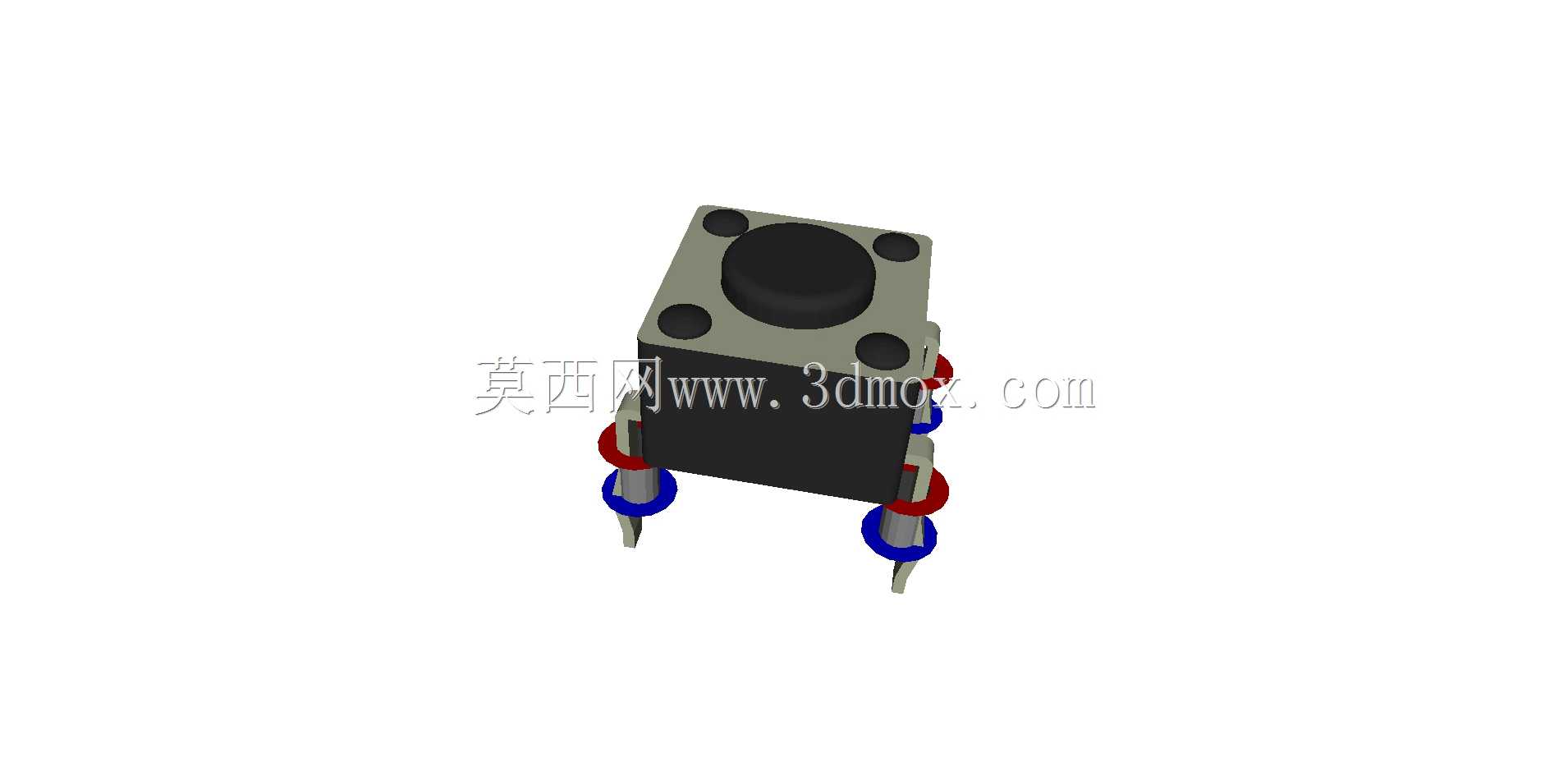

6mm通孔直插式黑色瞬时轻触按键

　　在消费电子、工业控制板卡、小型家电的PCB装配场景里，这类6mm规格的通孔瞬时按钮是板载人机交互最基础的触发元件，日常接触的路由器复位键、小型工控设备参数设置键、手持检测设备的功能触发键，大多采用同规格的轻触结构，区别仅在于按键帽配色与引脚成型的细微差异。做板卡结构设计时，这类元件的安装边界是必须提前卡死的参数，6mm的基座边长意味着在PCB布局时，元件本体占用的板面空间需要预留至少7mm见方的禁布区，避免周边贴片电阻电容与按键基座产生干涉；四个直插引脚的通孔孔径通常设定为1.0mm，焊盘外径不小于1.8mm，引脚中心距严格匹配6mm按键的标准脚位，过波峰焊时引脚吃锡高度控制在引脚长度的1/2到2/3区间，既保证焊接强度，

　　也避免焊锡过多溢到按键内部的弹片结构里，造成按键卡滞或者接触不良。这类瞬时按钮的核心功能是实现无锁的通断触发，按下时内部弧形弹片受力形变接触底部触点，导通回路给出触发信号，松开后弹片自动回弹复位，切断回路，不存在锁止保持的状态，这也是它和自锁按键最核心的区别，选型时如果误选成自锁结构，会直接导致板卡触发逻辑出错，比如复位键按下后持续保持复位电平，设备无法正常启动。从设计思路上看，这类按键的黑色基座大多采用耐温的工程塑料注塑成型，能够承受波峰焊260℃左右的高温冲击，不会出现基座融化变形的问题；顶部的黑色按键帽和基座之间预留了0.3mm左右的活动间隙，既保证按键按压时的顺畅行程，也避免间隙过大进入灰尘影响触点寿命；

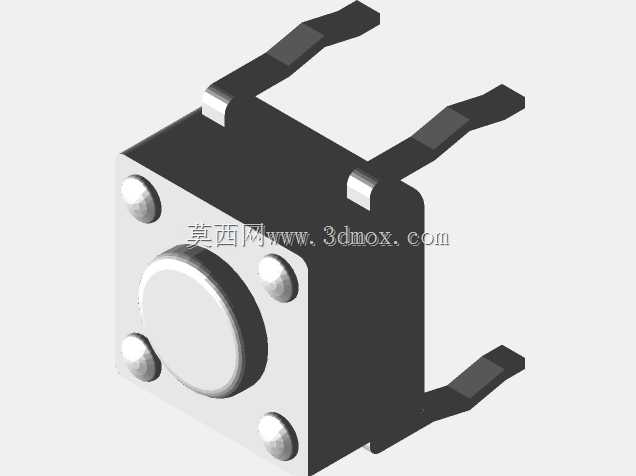

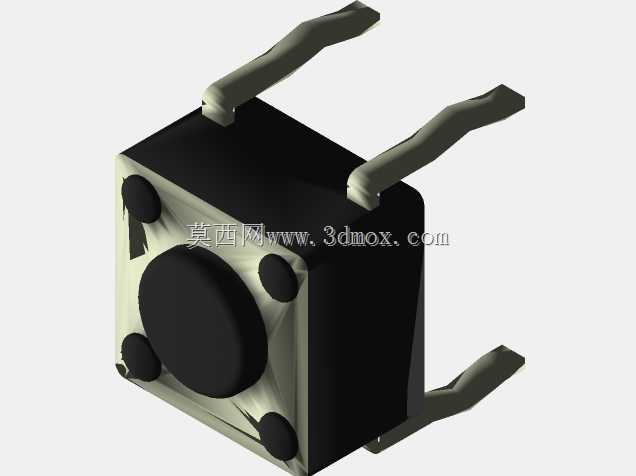

　　引脚部分采用铜质基材镀锡处理，兼顾导电性和焊接可靠性，引脚末端的弯折结构刚好卡在PCB板面的焊接面一侧，过炉时不会因为高温出现元件歪斜浮高的问题。实际装配时，这类通孔按键的安装高度需要和外壳的按键开孔做匹配，通常按键帽顶面高出PCB板面的高度控制在5mm左右，对应外壳上的按键开孔直径设置为4.5mm，按键帽伸出外壳表面的高度在1.2-1.5mm区间，既保证用户按压时有清晰的触感反馈，也不会因为伸出过长容易被外力误碰触发。在可靠性设计上，这类按键的内部弹片采用不锈钢材质冲压成型，常规工况下的触发寿命可以达到10万次以上，能够满足消费电子3-5年的使用周期需求，工业场景选用时会额外提升弹片的镀层厚度，应对潮湿、多粉尘的恶劣使用环境，避免触点氧化造成接触电阻过大、触发失灵的问题。做三维建模时，这类元件的细节还原需要注意几个关键点：一是四个引脚的弯折角度和伸出长度必须和实物完全一致，否则生成的PCB封装会出现脚位不匹配，直接导致元件无法插装；二是按键的按压行程要在模型里预留出活动空间，做结构干涉检查时，要分别验证按键按下和弹起两个状态下，和外壳、周边元件的间隙是否满足要求，避免按下按键时卡到外壳内壁；三是基座底部和PCB板面的贴合面要做平，不能出现凸起结构，否则焊接时元件会出现倾斜，导致按键帽和外壳开孔偏心，影响按压手感。很多新手工程师在选型这类按键时，容易忽略引脚的长度参数，选了引脚过长的型号，过波峰焊后引脚伸出焊盘背面过长，

　　容易和设备内部的其他结构件接触造成短路，或者选了引脚过短的型号，插装时无法完全穿过PCB通孔，焊接强度不足，经过几次按压后就出现引脚脱焊的问题。另外，按键的按压力度也是选型时需要考量的参数，消费电子类产品通常选用160gf左右按压力度的型号，按压手感偏轻柔，工业设备上会选用250gf左右的型号，按压力度偏大，避免轻微的触碰就造成误触发。这类黑色通孔瞬时按键虽然是结构非常简单的基础电子元件，但在整个人机交互链路里是直接和用户接触的部件，它的手感、可靠性直接影响用户对设备的整体使用体验，设计时哪怕是0.1mm的尺寸偏差，都可能导致装配后出现按键卡滞、手感偏硬或者偏软、触发不灵敏的问题，所以在建模和选型阶段，就需要把所有安装边界、尺寸公差、性能参数都核对清楚，不能因为元件结构简单就放松精度要求。
