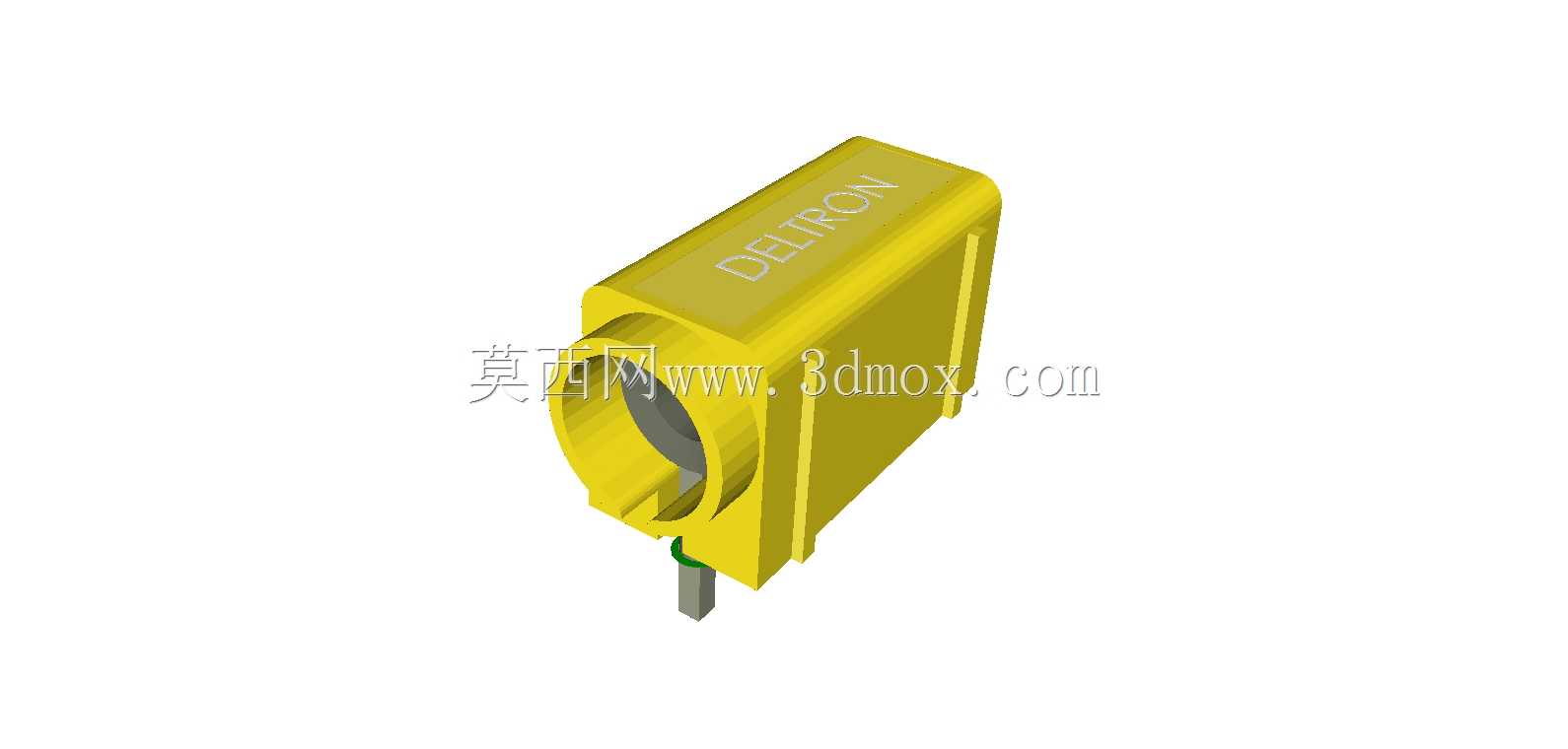

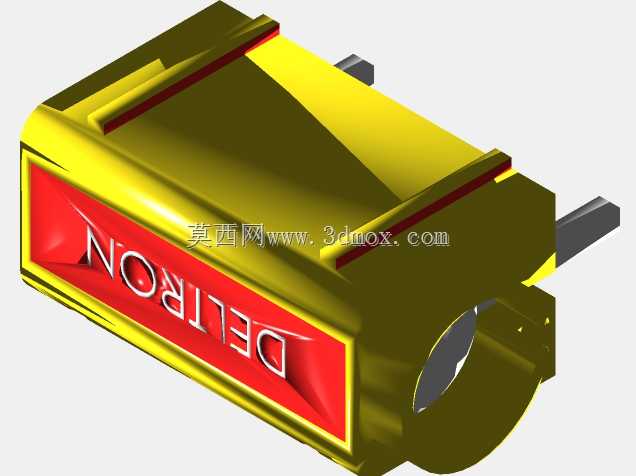

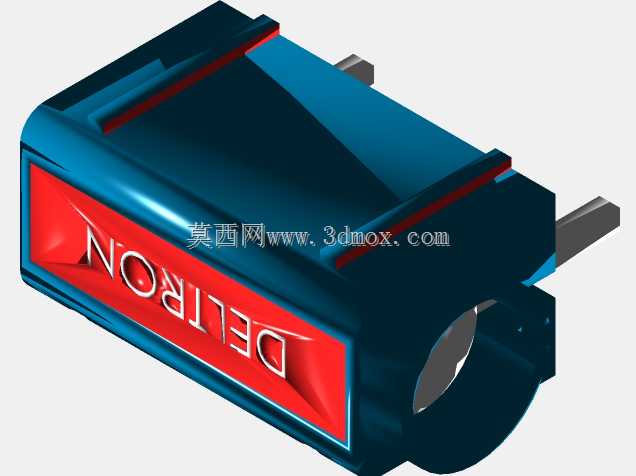

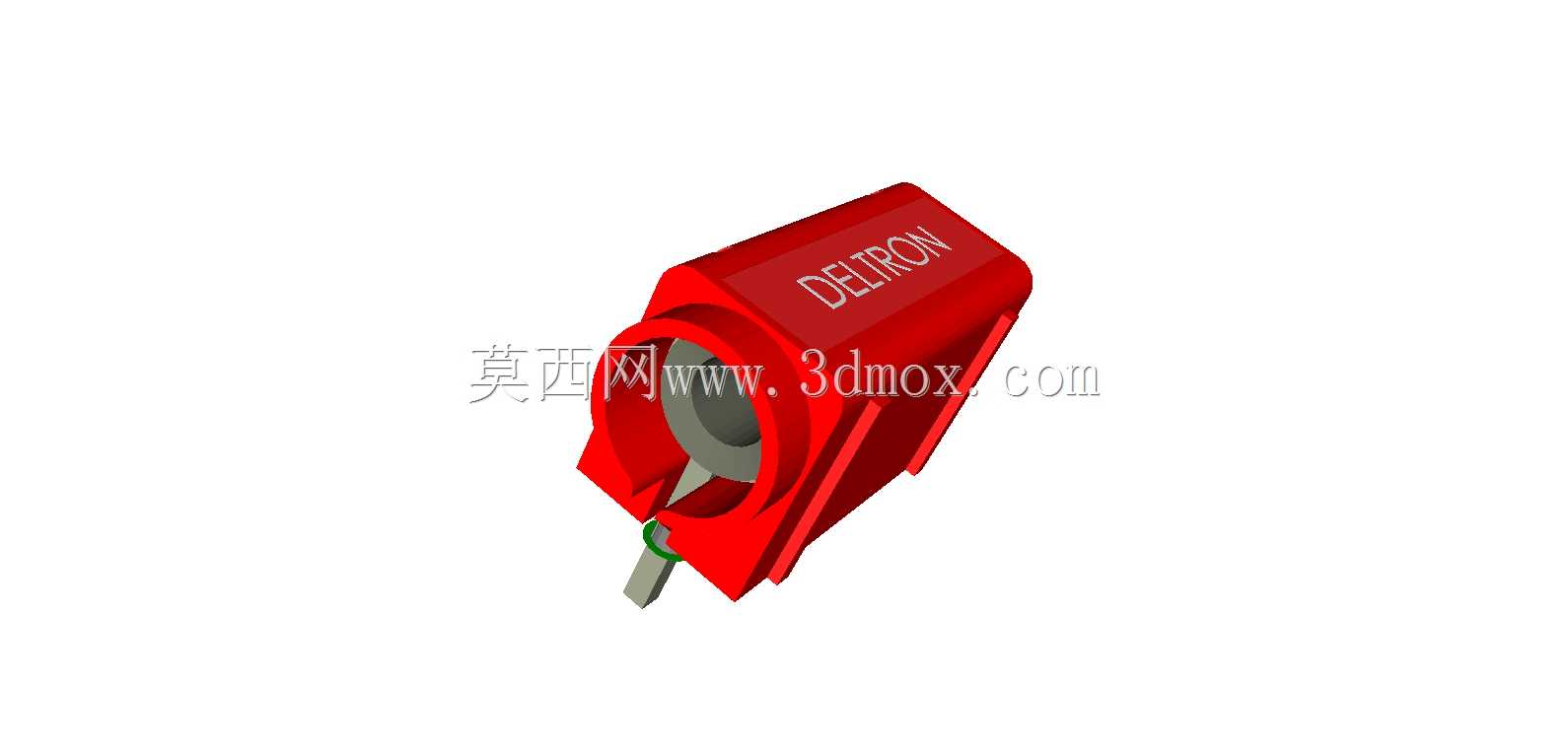

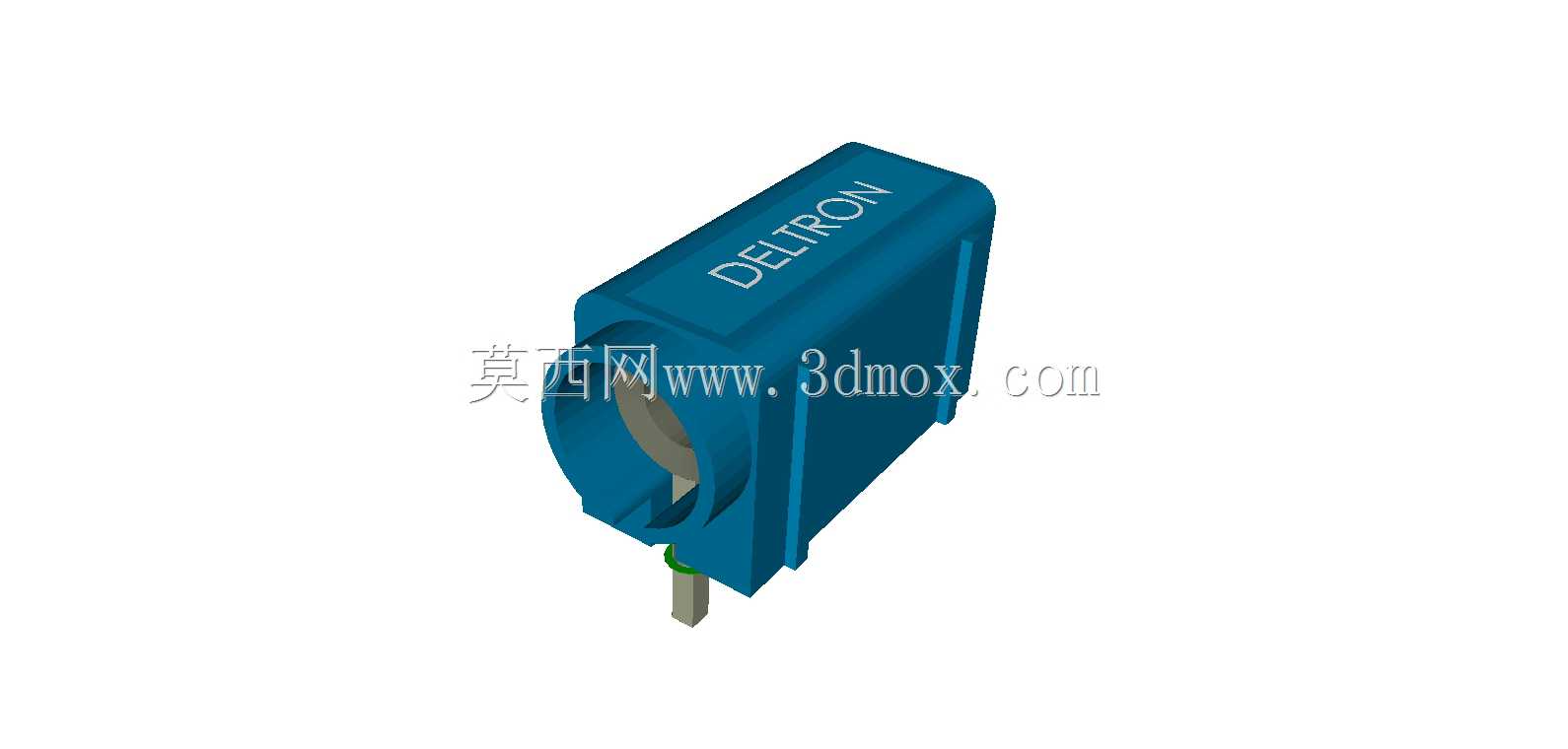

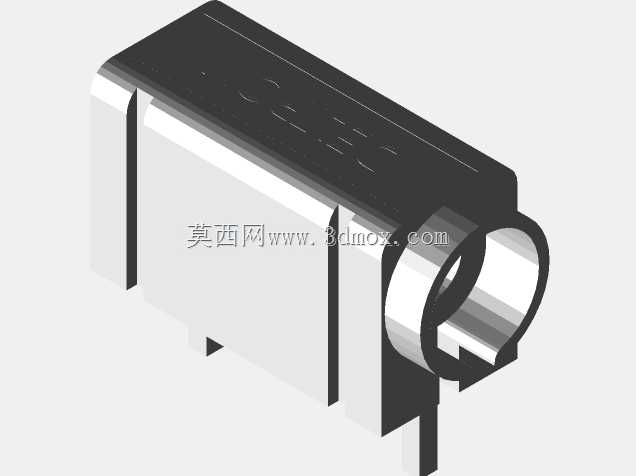

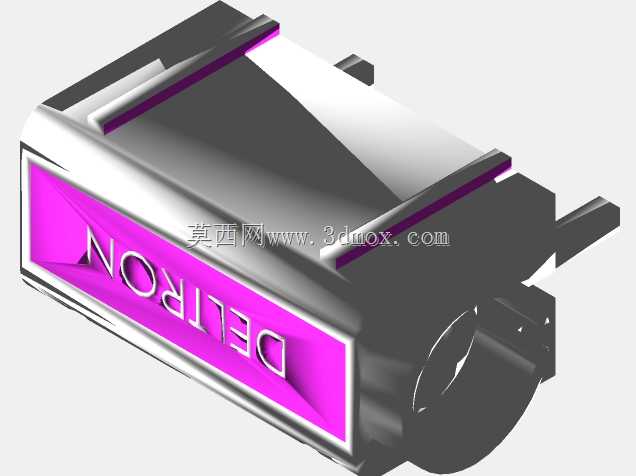

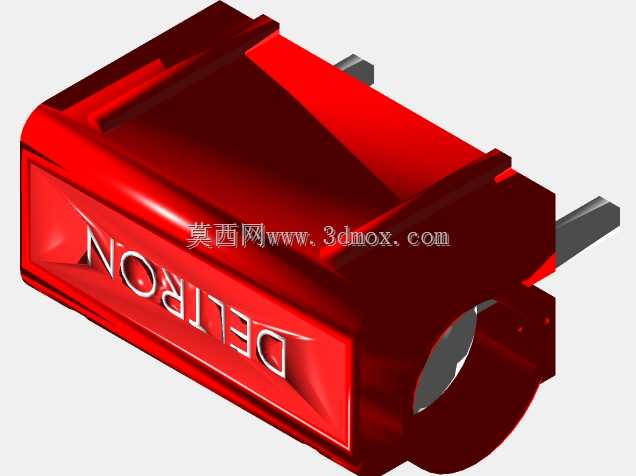

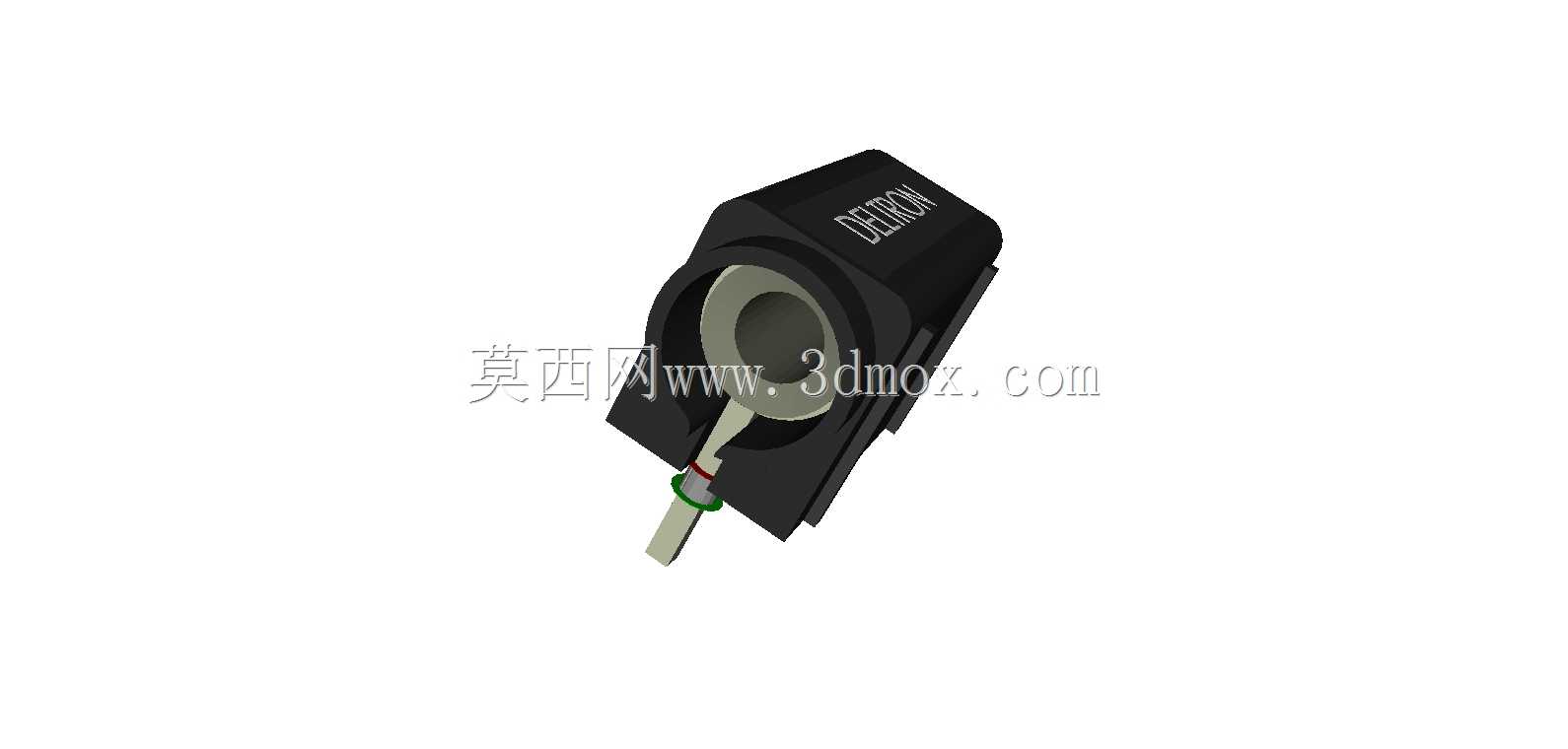

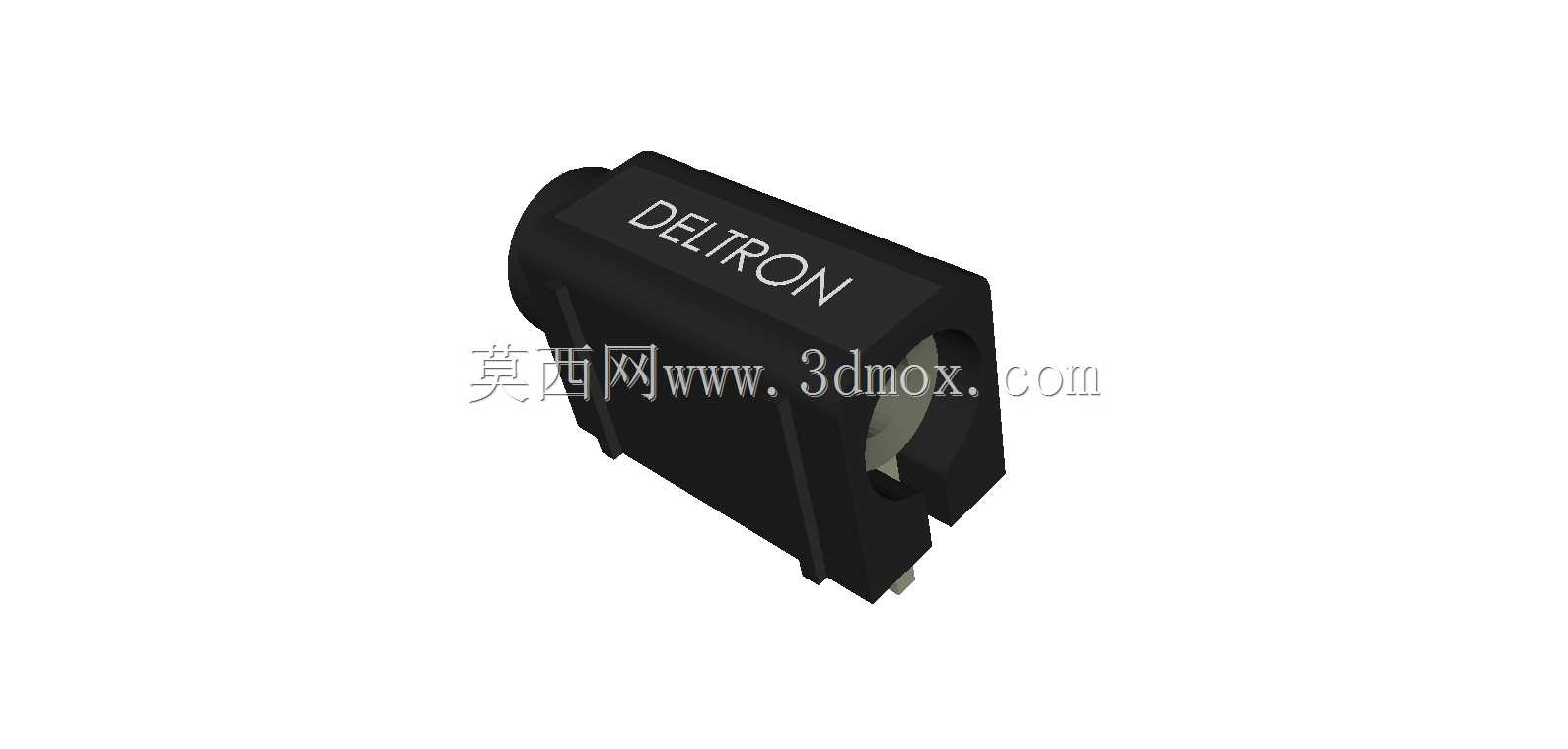

90度弯脚4mm彩色PCB安装香蕉插座

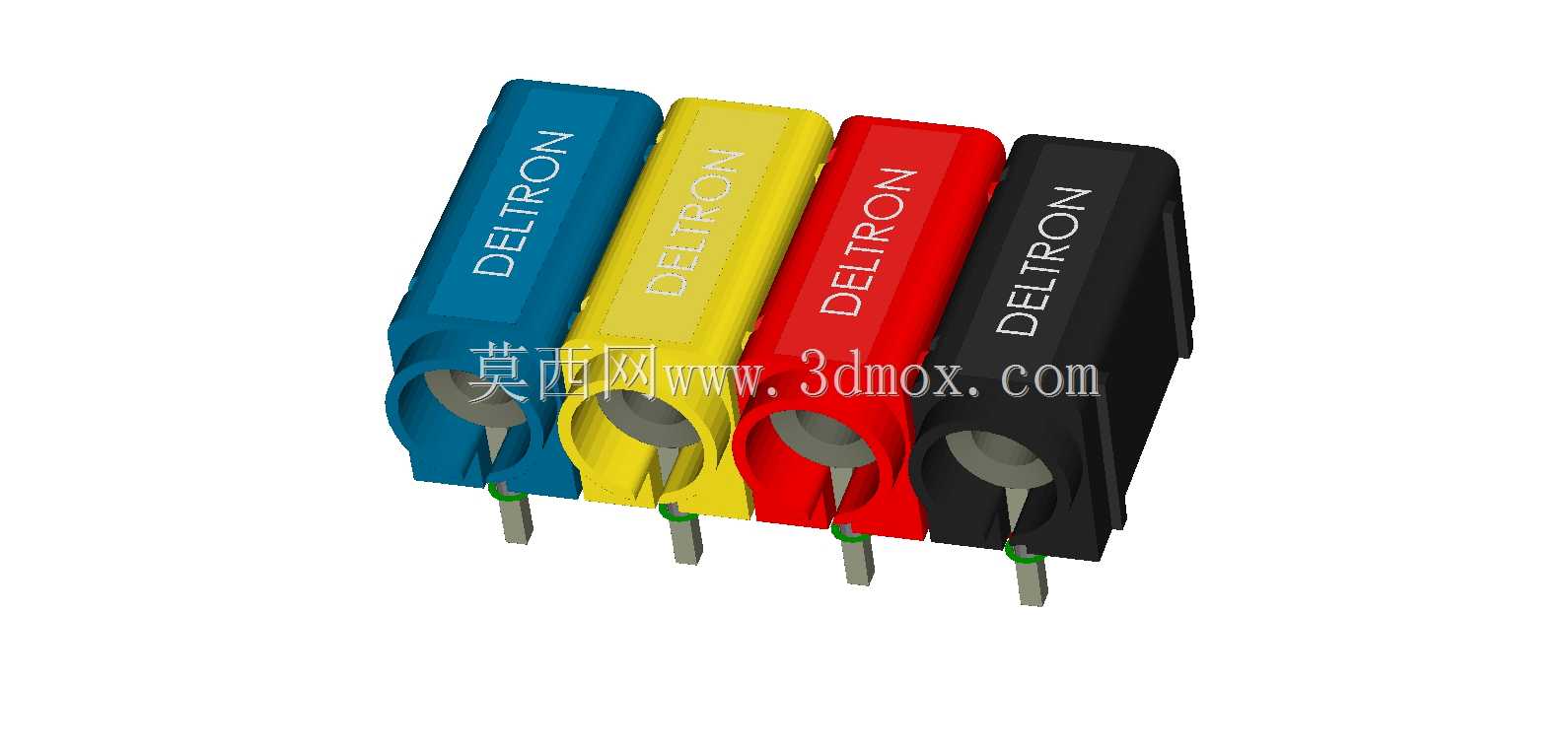

　　在电子测试设备、教学实验台、工业控制机柜的板卡接线环节，这类90度弯脚的4mm香蕉插孔是极为常用的板载接线部件，区别于直插式同规格插座，弯脚结构的核心价值在于适配PCB板水平安装后接线方向与板面平行的布局需求，避免直插插座接线后线材垂直板面突出带来的空间干涉问题，尤其适合机壳内部净空有限、板卡需要贴近壳体内壁安装的紧凑设备场景。从实际使用场景来看，这类插座主要承担低压大电流的临时测试接线、固定信号/电源接驳功能，4mm的插孔规格是通用香蕉插头的标准适配尺寸，可兼容市面上绝大多数常规测试表笔、接插导线的插头端，黑、红、黄、蓝四色的绝缘外壳设计，完全对应电子接线领域通用的色标规范，分别可用于接地、正电源、信号、负电源等不同回路的区分，

　　现场接线、调试排查时无需额外做线号标识就能快速区分回路，大幅降低接错线的概率。从结构设计逻辑来看，这款插座采用PTH通孔插装设计，插脚穿过PCB板对应的安装孔后进行波峰焊或者手工焊接，固定强度远高于表贴类接插件，能够承受频繁插拔带来的机械应力，不会因为多次插拔导致焊盘脱落；90度的弯脚结构在冲压成型时做了根部圆弧过渡处理，避免直角弯折带来的应力集中问题，焊接前插脚的尺寸公差控制在常规PCB孔径的适配范围内，插脚长度刚好满足过板后焊锡浸润的需求，不会因为插脚过长顶到机壳内壁，也不会因为过短导致焊接强度不足。绝缘外壳采用硬质绝缘工程塑料材质，表面做了防滑的筋位设计，插拔插头时手指捏住外壳不会打滑，

　　外壳内部的金属导电件采用铜质基材做镀层处理，接触电阻低，大电流通过时不会出现明显温升，金属插孔内部做了弹性收口结构，插头插入后能够保持足够的抱紧力，不会因为设备振动、线材拉扯出现接触不良或者松脱的情况。安装边界方面，四个同规格不同颜色的插座可以按照标准间距并排安装在PCB板边缘，单个插座的本体宽度、插脚间距都符合常规板载接插件的布局规范，设计PCB封装时只需要按照实物的插脚位置做通孔焊盘，在本体投影区域预留足够的禁布区，避免表层走线、丝印被插座本体压住即可；插座安装完成后，接线口朝向板卡外侧，线材从侧面接出后可以顺着机壳内部的走线槽排布，不会在板卡垂直方向占用额外空间，对于厚度方向尺寸受限的薄型设备、手持测试仪器来说，

　　这种结构的插座比直插式的适配性更强。从功能特性上看，绝缘外壳将带电的金属导电件完全包裹，仅露出插孔位置和焊接插脚，安装到PCB上之后，除了插孔内部和焊盘位置，其余部分都不会暴露带电体，能够避免相邻焊点之间、接线端与机壳之间的短路风险，满足常规电子设备的安规绝缘要求；不同颜色的外壳除了回路区分作用，也能在批量装配时快速识别规格，避免不同颜色的插座混装导致的装配错误，生产环节的物料防错成本更低。在实际选型应用中，这类插座常被用于直流电源输出板、信号转接板、实验台接口板的设计中，搭配同规格的香蕉插头使用，接线操作不需要工具，直接插拔即可完成回路的通断，非常适合需要频繁改接线路的测试场景，相比螺丝固定式的接线柱，接线效率提升数倍，同时接触可靠性也能满足常规工业环境、教学场景的使用要求，不会因为轻微的振动出现接线松动的问题。设计三维模型时，需要重点关注插脚的位置度公差、插孔的中心高度、本体的安装定位尺寸，确保模型导入PCB设计软件后生成的封装与实物匹配，不会出现焊接时插脚无法对准孔位、插座安装后与周边器件干涉的问题；外壳的颜色区分在模型中通过不同的外观材质体现，装配时可以直接按照颜色对应布局放置，不需要额外修改外观属性。
