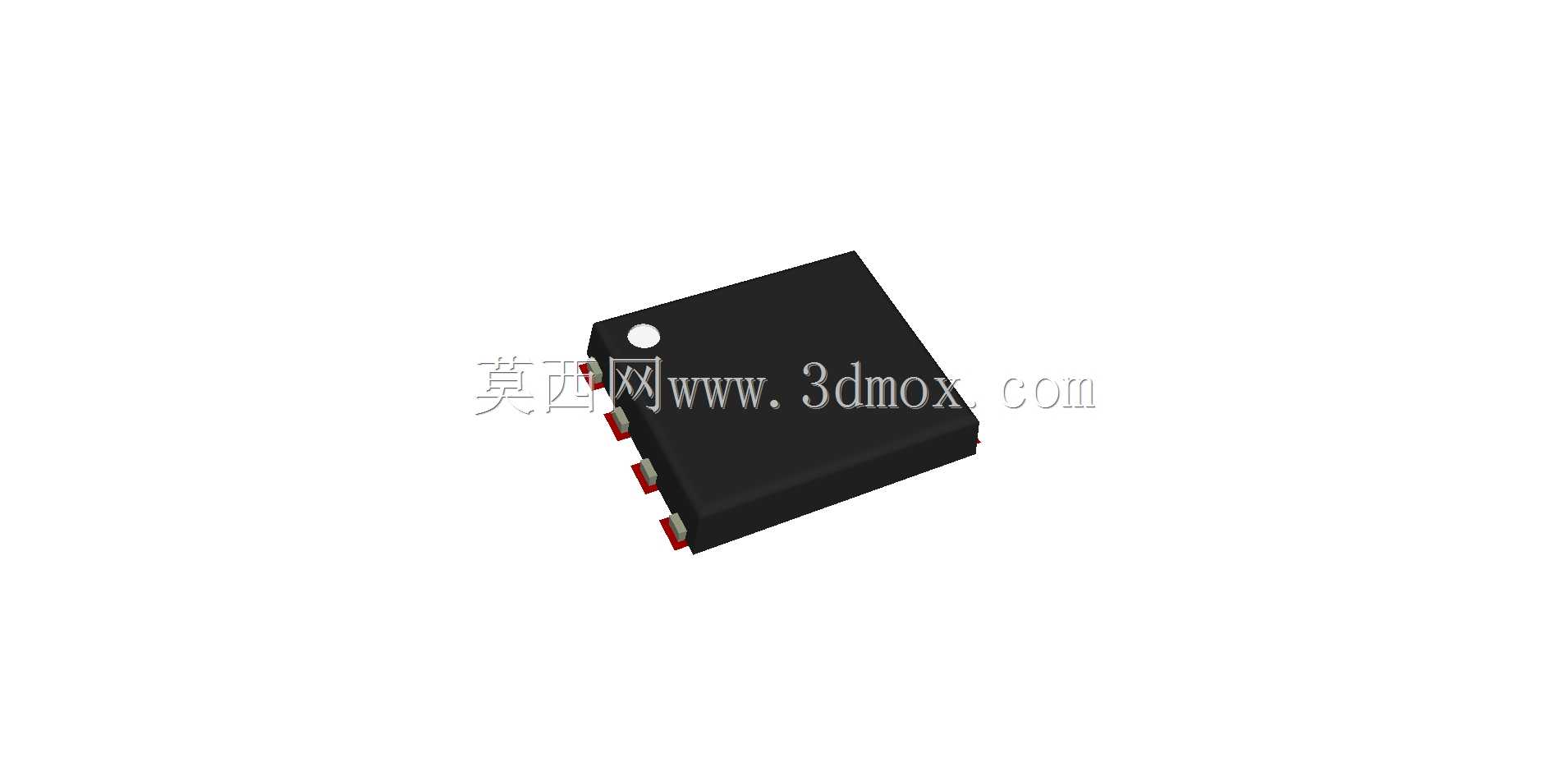

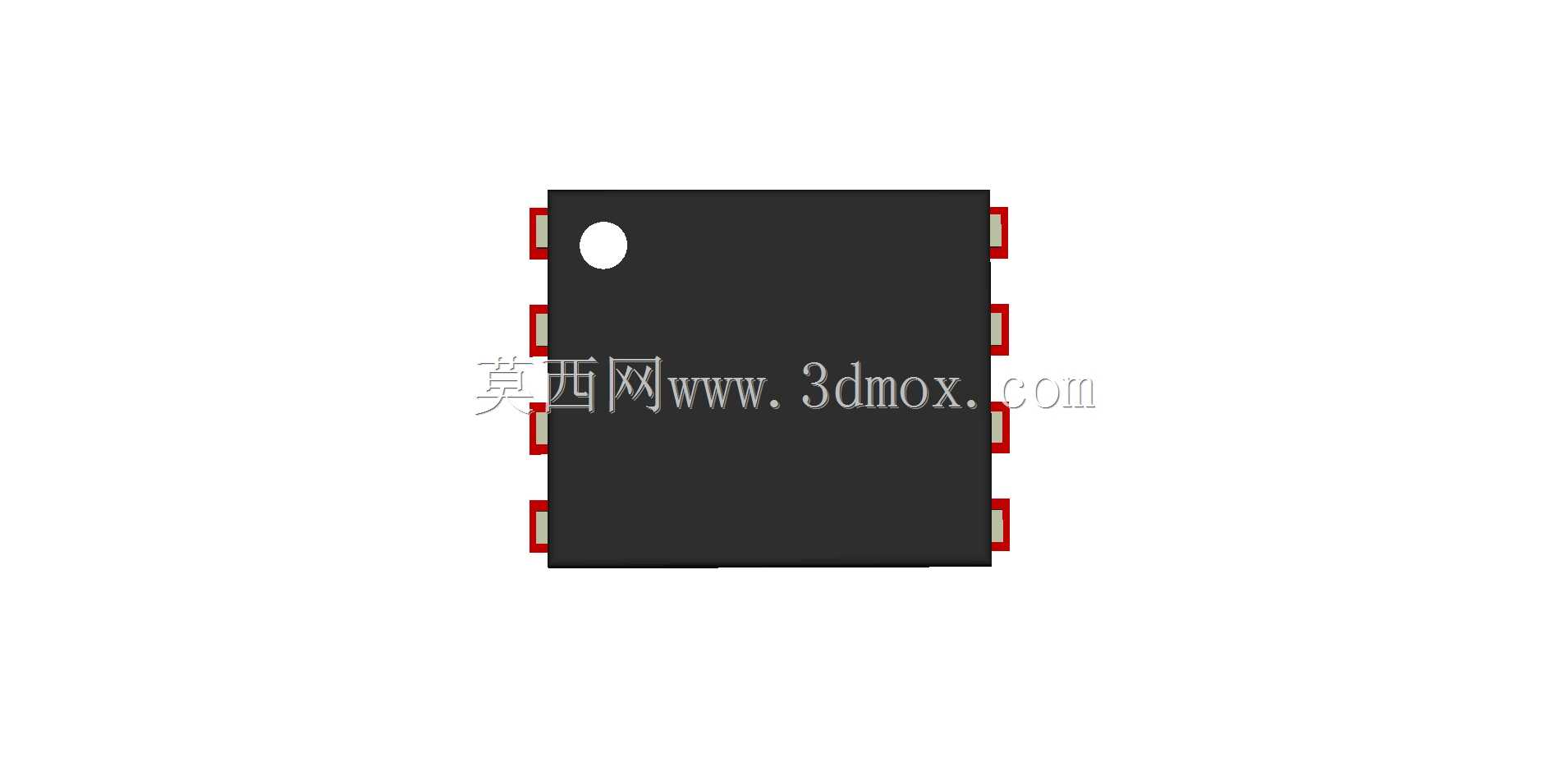

SON5x6MM八引脚SMD电子封装结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:446349
  • SON5x6MM八引脚SMD电子封装结构
  • SON5x6MM八引脚SMD电子封装结构
  • SON5x6MM八引脚SMD电子封装结构
  • SON5x6MM八引脚SMD电子封装结构

  在高密度电路板组装场景中,表面贴装器件的封装选型直接决定了整板的空间利用率、信号传输稳定性与量产良率,这款八引脚SON封装的结构设计,正是面向小尺寸电源管理、信号调理类芯片的板级集成需求开发。日常做PCB布局时,不少工程师会遇到板上预留空间局促、芯片周边布线密度过高的问题,传统鸥翼引脚的SOIC封装在5mm级尺寸下,引脚伸出塑封体的部分会额外占用板上横向空间,且细间距引脚在过回流焊时容易出现连锡、虚焊的问题,这款SON封装采用引脚内缩于塑封体侧面的设计,所有焊接引脚均分布在封装本体侧边,没有向外延伸的鸥翼结构,能在相同引脚数量下把封装占板面积压缩到最小。从安装边界来看,该封装本体外形尺寸控制在5mm×6mm的矩形范围内,

  塑封体厚度符合常规小功率半导体器件的薄型化要求,设计时特意将引脚的焊接面与封装底面保持齐平,回流焊接时焊锡能在引脚焊盘与PCB焊盘间形成均匀的焊缝,不需要额外预留引脚成型的空间,也避免了引脚变形导致的焊接偏移问题。做封装建库的时候要注意,八个引脚沿封装的两个长边对称分布,每个引脚的宽度、引脚间的间距都严格匹配对应芯片的晶圆焊盘位置,不会出现引脚与芯片内部焊盘错位导致的键合失效问题,封装顶面的定位标记点设置在边角位置,和行业通用的第一引脚标识规则保持一致,SMT贴片时设备的视觉识别系统能快速抓取定位点,不会出现贴装方向反向的批量事故。在实际电路应用中,这类小尺寸SON封装多用于便携消费电子、工业传感模块、车载小信号处理单元的板上集成,

  比如手持检测设备的电源管理芯片、工业传感器的信号放大芯片,都能通过这类封装实现板上空间的高效利用,相比传统通孔封装,它的贴装速度更快,能适配高速SMT产线的批量生产节奏,不需要额外的波峰焊工序,能大幅降低整板的组装成本。设计这款封装的三维结构时,需要充分考虑塑封体的边角倒角、引脚的金属层厚度、定位标记的凹陷深度这些细节,倒角的存在能避免封装在料带输送过程中出现卡料、边角崩损的问题,引脚金属层的厚度要匹配常规锡膏印刷的钢网厚度,保证焊接时焊锡量刚好覆盖引脚焊接面,不会出现锡量不足导致的虚焊,或是锡量过多导致的相邻引脚连锡。另外,封装底面的散热区域设计也贴合小功率芯片的散热需求,虽然是八引脚的小尺寸封装,

  底部预留的散热焊盘能直接和PCB上的散热铜箔连接,把芯片工作时产生的热量快速传导到板上,不需要额外加装散热片就能满足芯片在额定工况下的散热要求,避免芯片因过热出现性能漂移、寿命缩短的问题。在做板级布局的干涉检查时,这款封装的三维模型能帮工程师提前确认周边器件的高度差、走线间距是否符合安全要求,比如封装周边布置的0402阻容器件,和封装本体的间距只要满足0.3mm以上的工艺间隙,就不会在贴装、返修时出现器件干涉的问题,封装的高度参数也能匹配常规便携设备的壳体内部空间要求,不会出现器件顶壳的装配问题。不少刚接触高速PCB设计的工程师容易忽略封装三维模型的准确性,要是封装的引脚位置、塑封体尺寸和实际器件存在偏差,很容易在打样后出现器件贴装不上、焊接后和周边结构件干涉的问题,这款封装的结构完全对标行业通用的DQJ封装尺寸规范,每个引脚的坐标、塑封体的轮廓都和量产器件保持一致,能直接导入PCB设计软件做封装库使用,也能用于整板的三维装配校验,提前排查设计阶段的潜在问题。在返修场景下,这类侧面引脚的SON封装也比底部引脚的QFN封装更容易操作,维修人员用热风枪加热时,能直观看到每个引脚的焊锡熔化状态,不需要完全依赖温度曲线的控制就能完成芯片的拆焊,降低了返修时焊盘脱落的风险。
