小外形SOIC14引脚电子封装结构

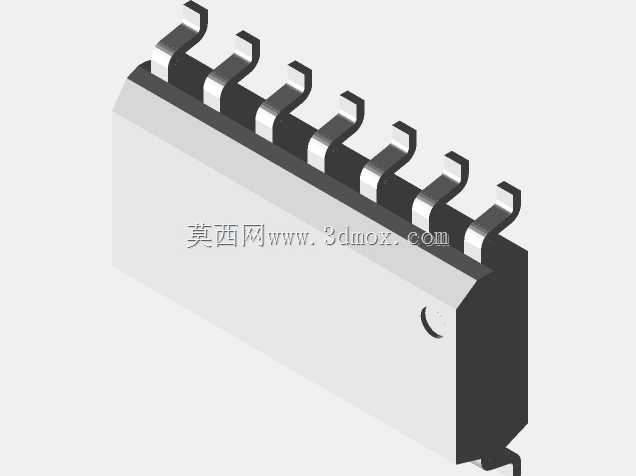

　　在消费电子、工业控制板卡、车载电子模块的PCB布局环节，SOIC-14这类小外形集成电路封装的选用频率极高，尤其是对板上空间有严苛限制的便携设备、高密度集成控制板场景，这类窄体小外形封装能在保证14个引脚电气连接可靠性的前提下，最大限度压缩元件在PCB板面的占用面积，给周边阻容件、走线预留足够的排布空间。做这类封装的三维建模时，不能只照着外形轮廓拉个实体应付，首先要卡准引脚的共面度公差，表面贴装工艺里，引脚共面度一旦超过0.1mm，过回流焊的时候就容易出现虚焊、立碑的缺陷，直接影响整板的焊接良率，所以建模时每一个鸥翼形引脚的弯折角度、引脚末端的平面度都要严格对应实际封装的尺寸规范，不能有肉眼可见的形变偏差。

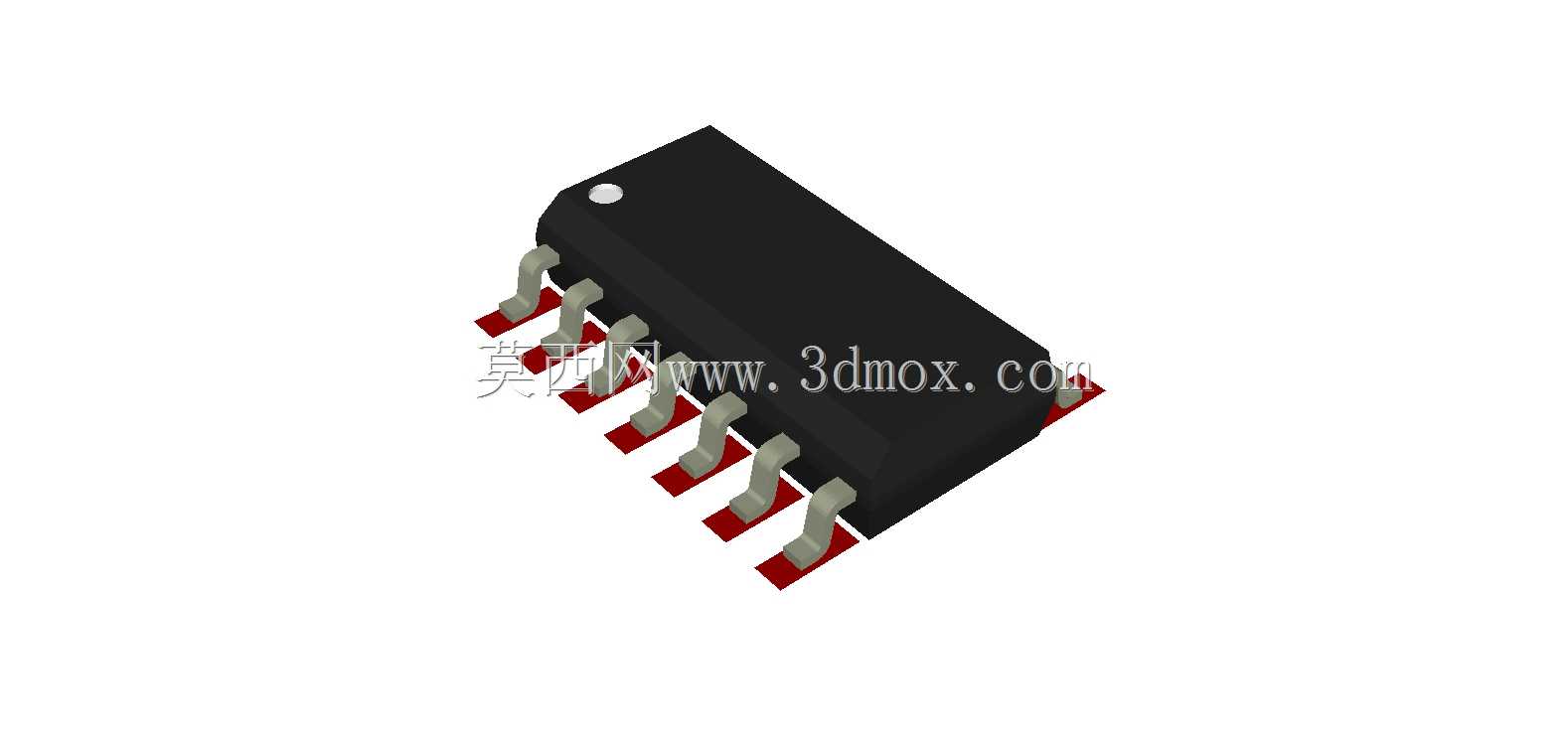

　　从安装边界来看，这类SOIC-14封装的引脚是两侧对称排布，建模时要同步考虑焊盘的占位空间，不能只做元件本体的尺寸，实际布局时元件本体两侧要预留出引脚伸出的长度，还要给焊接时的锡膏爬锡、引脚形变预留足够的安全距离，避免和周边相邻元件出现干涉。很多刚接触PCB结构协同的工程师容易犯的错，就是只按元件本体的最大外轮廓做布局禁布区，忽略了引脚向外延伸的部分，等到打样回来才发现元件和旁边的贴片电容挤在一起，根本没法顺利贴装。

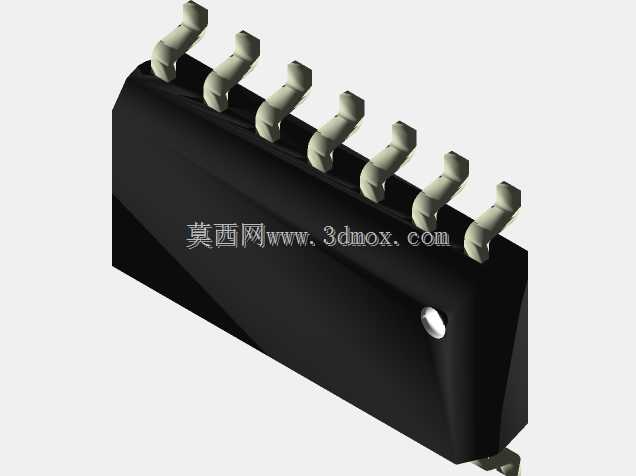

　　设计这类封装模型的时候，本体上的定位标记也不能省略，也就是封装一角的圆形凹点，这个标记是SMT贴装时的视觉识别基准，贴片机的相机要靠这个标记判断元件的摆放方向，一旦标记位置做反或者漏做，整盘元件贴装的时候就会出现方向错件的问题，批量生产时会造成极大的返工成本。引脚的截面尺寸、引脚之间的节距也要严格匹配标准规范，14引脚的SOIC封装节距为1.27mm，这个尺寸如果出现偏差，对应的PCB封装焊盘就没法和引脚对齐，焊接时会出现连锡、引脚偏移出焊盘的问题。

　　从实际使用场景来说，这类小外形封装的芯片大多用在板卡的信号处理、电源管理、逻辑控制环节，相比传统的双列直插封装，它的贴装效率更高，不需要在PCB上做通孔，能大幅简化PCB的加工工艺，同时因为元件贴装在板面表层，背面还可以排布其他元件，进一步提升板卡的集成度。建模的时候还要注意本体的高度尺寸，很多带外壳的电子产品，内部板卡到外壳的间隙很小，如果封装本体的高度尺寸做小了，实际装配时就会出现元件顶到外壳的问题，尤其是在薄型消费电子、手持设备的结构设计里，元件的高度公差直接影响整机组装的良品率。

　　另外，引脚的弯折弧度也要贴合实际生产的成型工艺，鸥翼形引脚的弯折处不能做成直角，实际冲压成型的引脚都会有微小的过渡圆角，这个细节不仅影响模型的写实度，更重要的是在做结构干涉检查的时候，直角的引脚模型会误判和周边焊盘、阻焊层的间隙，导致布局时预留的空间不符合实际情况。做这类电子封装的三维模型，核心是服务于PCB布局的结构校验、SMT贴装的工艺仿真，所以每一个尺寸细节都要对接实际生产的工艺要求，不能只追求视觉上的相似，要让模型能直接用到结构评审、工艺验证的环节里，帮设计团队提前发现布局、安装环节的潜在问题，减少打样返工的次数。
