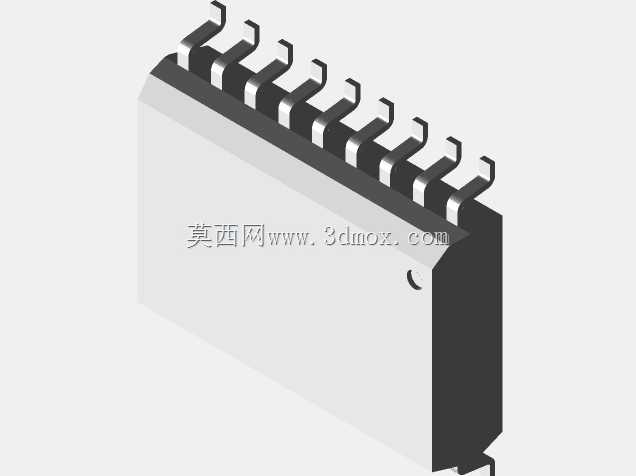

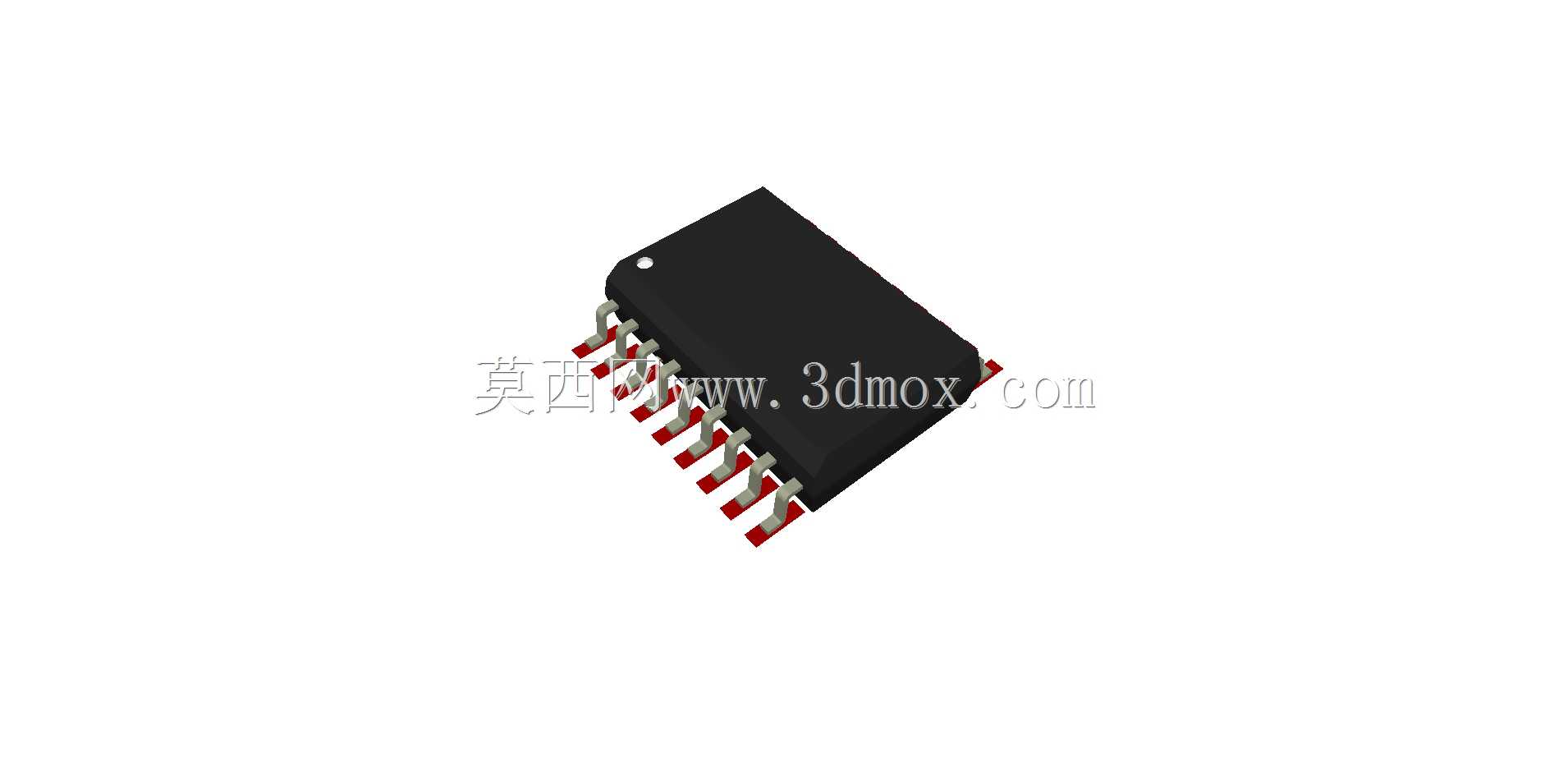

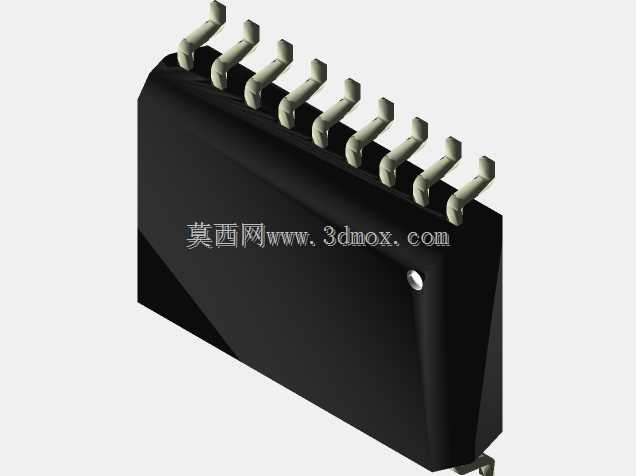

SOIC-18宽引脚电子封装外形结构

　　在电路板级结构设计工作中，表面贴装类集成电路的封装建模是PCB布局、整机结构干涉校验环节绕不开的基础工作，SOIC-18宽引脚封装作为中小规模逻辑、接口类芯片的常用封装形式，在工业控制板卡、消费电子主板、通讯接口模块、仪器仪表信号处理板上的应用占比极高，很多刚接触结构建模的工程师容易忽略这类小尺寸封装的细节精度，导致后续SMT贴片时出现引脚共面度不匹配、丝印干涉、焊盘对位偏差等生产端问题，反而拖慢整个项目的打样迭代节奏。

　　做这类封装的三维建模，核心思路是完全贴合实际生产的封装尺寸边界，不能只照着 datasheet 上的标称值做理想化建模，要考虑实际器件生产的公差带预留。首先是本体部分，SOIC-18宽体封装的塑封本体为黑色环氧模塑料材质，建模时本体的长宽尺寸要严格对应引脚外扩的安装边界，本体上的引脚定位凹点是生产时的第一引脚标识，这个特征不能省略，它是SMT贴片时视觉对位、后期维修时引脚判别的关键结构，凹点的位置、深度要和实际器件一致，不能做的过深或偏移，否则会影响贴片视觉系统的识别准确率。

　　引脚部分是这类封装建模的核心，宽引脚版本的SOIC-18，引脚采用翼形鸥翼结构，每侧9个引脚均匀分布在本体两侧，引脚的弯折弧度、伸出长度、引脚宽度、引脚间距都要严格匹配实际焊接要求，引脚末端的共面度要控制在合理公差范围内，建模时不能把引脚做成完全刚性的平直结构，要考虑实际引脚的微小形变余量，在做安装干涉校验时，引脚下方的预留空间要满足焊膏印刷、回流焊的工艺空间要求，不能和板上的其他贴片元件、结构加强筋、散热片产生空间冲突。

　　从实际应用场景来看，这类封装的芯片大多贴装在PCB的表层，部分高密度板卡会做双面贴装，建模时除了器件本身的外形，还要考虑器件离板高度的边界，也就是塑封本体底部到PCB板面的间隙，这个间隙直接影响后续板卡的清洗、三防漆涂覆工艺，如果间隙留的过小，三防漆无法顺利流入器件底部，容易形成积液、气泡，长期使用后会出现引脚腐蚀、绝缘下降的问题；如果间隙建模偏差过大，又会导致整体板卡的堆叠高度计算错误，在装入机壳时出现器件顶壳的问题。

　　很多工程师在做这类小尺寸封装建模时，容易忽略引脚的成型角度，SOIC封装的鸥翼引脚在靠近本体处有一个固定的弯折角度，这个角度直接决定了引脚和焊盘的接触长度，建模时如果把弯折角度做的过大，会导致模拟焊接时引脚搭接长度不足，出现虚焊的风险预判偏差；如果角度做的过小，又会导致引脚应力无法释放，板卡受冷热冲击时引脚容易出现断裂。另外，塑封本体的边缘倒角也不能省略，实际生产的塑封器件边缘都有微小的脱模倒角，建模时如果做成尖锐直角，在做装配干涉检查时会出现误报，把正常的装配间隙判定为干涉，影响结构评审的效率。

　　在做整机结构的热仿真时，这个封装的模型精度也会影响仿真结果，塑封本体的表面粗糙度、引脚的导热路径都要和实际器件匹配，因为SOIC封装的芯片散热主要通过引脚传导到PCB焊盘，再通过铜箔散热，建模时如果把引脚和本体的连接做的过于理想化，会导致热阻计算偏差，最终仿真出来的芯片结温不准，影响散热方案的选型。另外，在做板卡的振动仿真时，引脚的刚度参数设置也要结合模型的实际结构，引脚的截面尺寸、弯折位置直接决定了引脚的固有频率，如果模型尺寸不准，仿真出来的引脚共振频率会和实际情况偏差很大，无法提前预判振动环境下的引脚疲劳断裂风险。

　　从安装边界来看，SOIC-18宽体封装在PCB上的占位除了焊盘区域，还要在器件本体周围预留足够的维修空间，也就是返修时热风枪的操作空间，建模时可以把这个维护边界作为参考特征做在模型里，方便布局工程师在放置其他器件时预留足够距离，避免后期维修时拆卸芯片影响周边元件。另外，器件本体顶部的丝印区域高度也要考虑，部分板卡会在芯片上方贴装二维码标签、绝缘麦拉片，建模时要保证本体顶部的平面度，避免标签粘贴时出现翘边。

　　实际建模过程中，不需要把塑封本体内部的晶圆、引线键合结构做出来，因为结构设计、PCB布局阶段只需要外部的安装、干涉、工艺校验模型，过度细化内部结构反而会增加整个装配体的文件体量，拖慢大型板卡装配的打开、旋转、仿真运算速度，只需要把外部的所有装配相关特征做精准即可，包括第一引脚标识、引脚外形、本体尺寸、离板高度这几个核心要素，就能满足绝大多数工程场景的使用需求。
