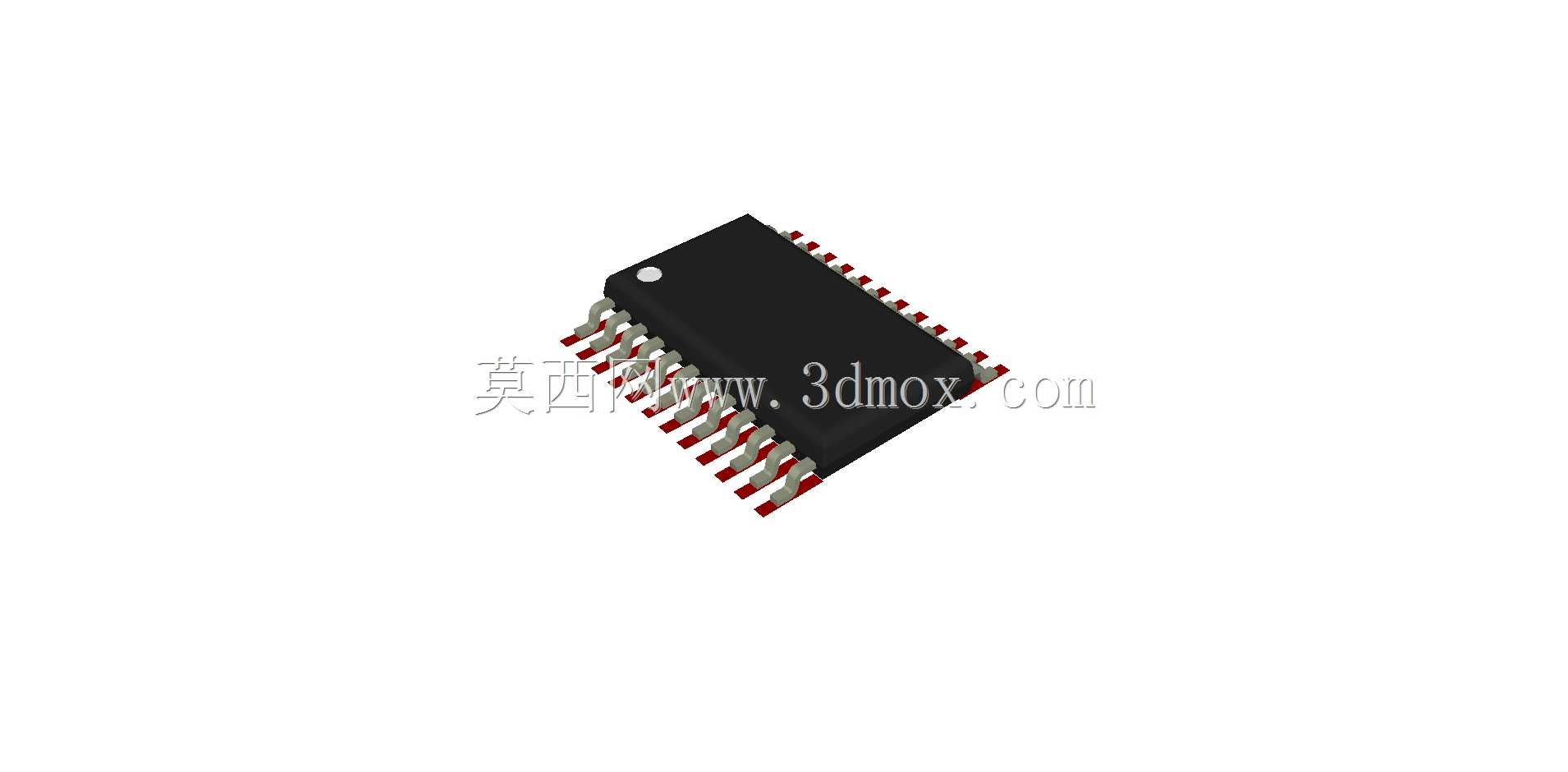

TSSOP24细收缩小轮廓芯片封装结构

　　本体宽度都比常规SOIC封装收窄，建模时要先明确引脚的成型角度——表贴器件的引脚不是垂直于本体侧面的，而是有固定的外张成型弧度，引脚末端的共面度是建模时必须重点把控的参数，要是引脚末端的平面度偏差超过工艺允许范围，回流焊时就容易出现虚焊、立碑的缺陷，直接影响整板的焊接良率。本体部分的建模要区分塑封主体与引脚的材质边界，塑封本体的顶部定位标记是生产时的引脚识别基准，那个圆形的凹点对应1号引脚位置，建模时这个标记的位置不能有偏差，否则后续做装配干涉检查、生产丝印对位时都会出现基准错位的问题。引脚的排布是两侧对称分布，每侧12个引脚，每个引脚的宽度、引脚之间的间隙尺寸，要匹配SMT钢网的开孔设计逻辑，不能把引脚间隙做的过小，在消费电子、工业控制板卡、便携检测仪器的PCB布局环节，板上空间的压缩一直是结构与硬件工程师协同攻坚的核心方向，TSSOP24细收缩小轮廓封装的器件，正是为适配高密度板卡安装需求诞生的封装形态，这类24引脚的表贴封装器件，常被用于接口转换、信号调理、小型逻辑控制类芯片的载体，在手持测量设备、嵌入式核心板、便携医疗监测模块这类对安装体积有严格限制的场景中，这类细轮廓封装能在保证引脚电气连接可靠性的前提下，最大程度压缩器件在PCB板面的占用面积，给周边布线、结构件避让留出更多余量。做这类封装的三维建模时，首先要锚定实际生产中的安装边界，不能只照搬标称尺寸忽略公差带来的装配风险，细收缩小轮廓的核心特点就是引脚间距、

　　否则后续做装配仿真时会误判引脚之间的锡膏桥接风险，也不能随意放大引脚宽度，导致和实际器件的焊盘设计不匹配。从安装适配的角度看，这类细轮廓封装的器件，在PCB上的占位要预留出回流焊时的器件偏移余量，本体下方不需要额外设置散热焊盘的话，建模时就要保证本体底部和PCB板面之间的间隙符合锡膏印刷的厚度要求，不能让本体底部直接贴死PCB表面，否则焊接时挥发的助焊剂无法排出，会在器件底部形成残留，长期使用可能带来绝缘性能下降的隐患。在做整机结构设计时，这类表贴芯片的上方不能有结构件直接压接塑封本体，要预留至少0.5mm的安全间隙，避免组装时结构件的压力传导到器件引脚，导致引脚脱焊或者塑封本体开裂。建模过程中还要考虑器件的公差累积，

　　塑封本体的长度、宽度尺寸要取标称值加上生产允许的最大正公差，引脚的外伸长度要考虑成型后的最小尺寸，这样在做PCB布局的干涉检查时，才能覆盖最极端的器件尺寸情况，不会出现设计阶段无干涉、实际生产时器件和周边接插件、结构筋位碰件的问题。很多刚接触板级建模的工程师容易忽略引脚的根部过渡结构，实际上TSSOP封装的引脚和塑封本体结合的位置有一段被塑封包裹的固定段，这部分的建模不能直接把引脚做成从本体侧面直接伸出的薄片，要还原引脚在塑封内部的固定结构，这样在做器件的抗振动仿真时，才能准确模拟引脚的受力情况，评估设备在运输、使用过程中遇到振动冲击时，引脚的疲劳强度是否满足可靠性要求。在便携仪器的设计场景中，这类24引脚的细轮廓封装器件，

　　往往会被布置在板卡的边缘位置，靠近接口端子，这时候建模时还要考虑器件和接口屏蔽罩之间的距离，屏蔽罩的焊接边不能和器件引脚的安全间距冲突，要保证焊接屏蔽罩时的高温不会传导到芯片塑封本体，导致塑封软化变形。另外，这类封装的器件在做返修作业时，需要用热风枪均匀加热引脚，建模时还原引脚的排布密度，也能帮助工艺人员评估返修时的温度控制要求，避免局部温度过高烧坏相邻的小型阻容元件。从设计思路上来说，这类细收缩小轮廓封装的三维模型，核心作用不是做外观展示，而是服务于板级布局的干涉检查、装配工艺验证、可制造性评审，所以建模时不需要做过度的外观细节渲染，重点要把所有和装配、焊接、干涉相关的尺寸做准确，比如引脚的共面度、本体的最大轮廓尺寸、引脚末端的宽度和间距、定位标记的位置，这些参数的准确性直接决定了模型在实际工程设计中的实用价值。如果忽略了这些工程属性，只做外观相似的模型，导入到PCB装配环境中就会出现尺寸偏差，导致设计评审时误判，给后续生产带来不必要的改板成本。在工业控制类的小型采集模块中，这类TSSOP24封装的芯片往往和周边的阻容件、小型接插件密集排布，模型的准确性能帮助结构工程师在设计阶段就调整板卡的固定孔位、外壳的筋位走向，避免后期开模后才发现器件和外壳干涉，拉长项目的开发周期。
