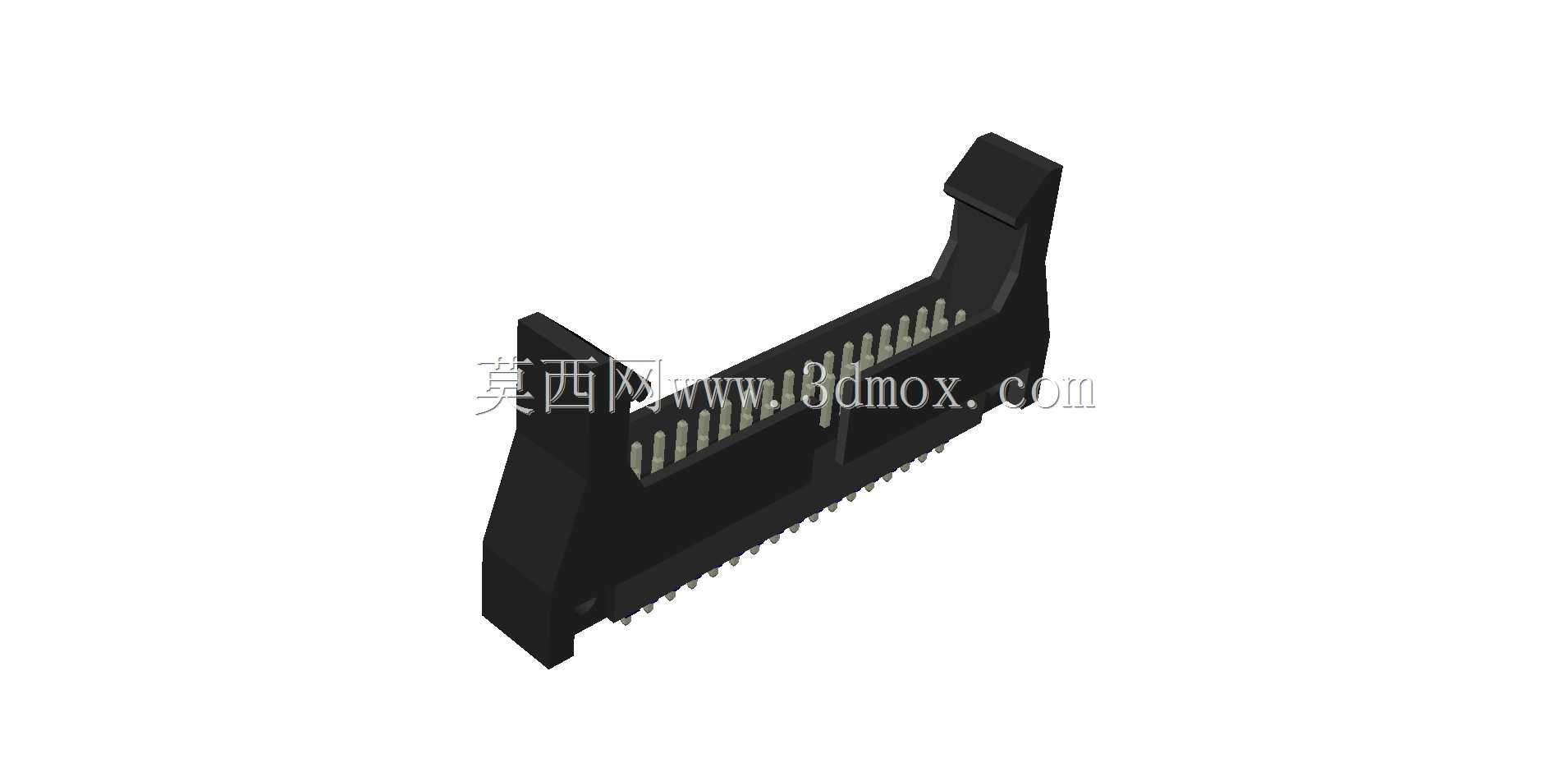

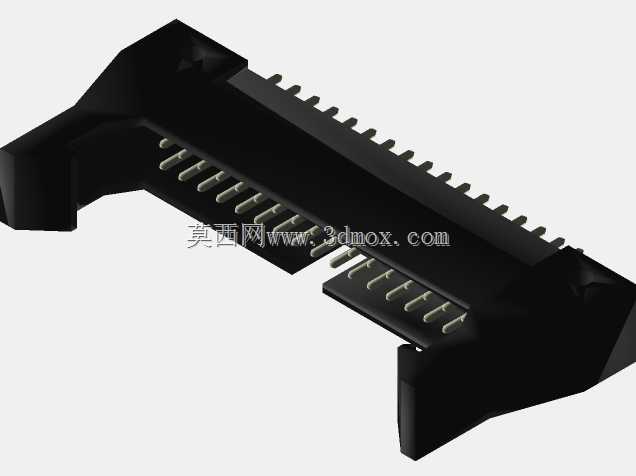

34位2x17针IDC割台护罩锁紧连接器结构

　　在工业控制板卡、伺服驱动接口、工业通讯模组的布线场景里，IDC连接器是实现排线快速压接、多信号并行传输的核心接插部件，而带护罩锁紧结构的34位2x17针IDC座，主要解决常规无锁止IDC件在设备振动、排线拉扯工况下容易松脱退针、接触不良的痛点。这类接插件常应用在PLC扩展模块IO排线连接、工控机主板与端子板的信号传输、小型自动化设备内部线束对接场景，相比无护罩的裸IDC座，带割台护罩的结构能在压接排线时给排线提供应力释放支撑，避免排线根部铜箔因反复弯折断裂，同时锁紧结构能让公母座对接后形成机械锁止，不需要额外打胶或者绑带固定，就能承受设备运行时的持续振动，适配车间内有电机、气缸等持续振源的设备安装环境。从结构设计逻辑来看，

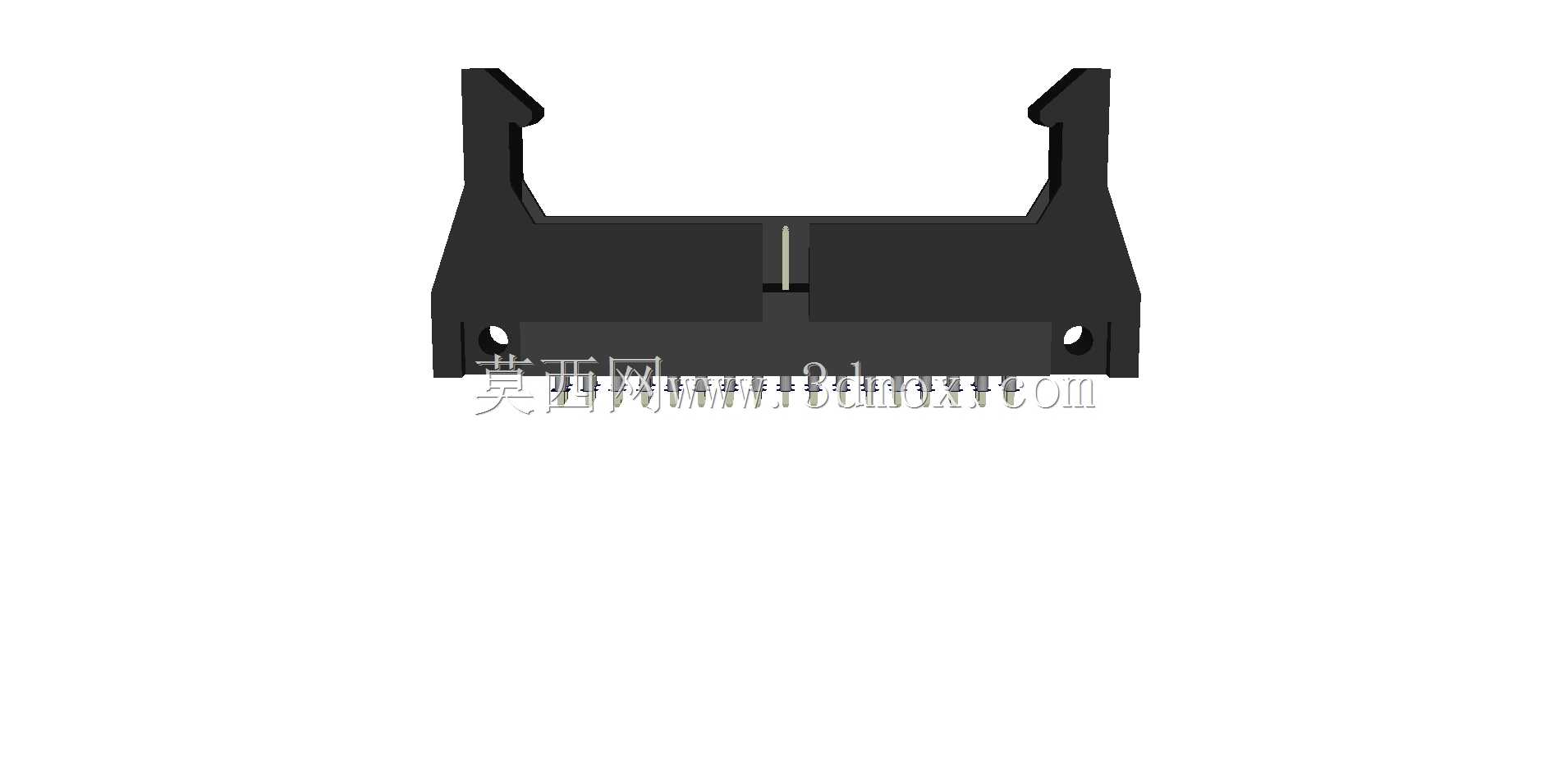

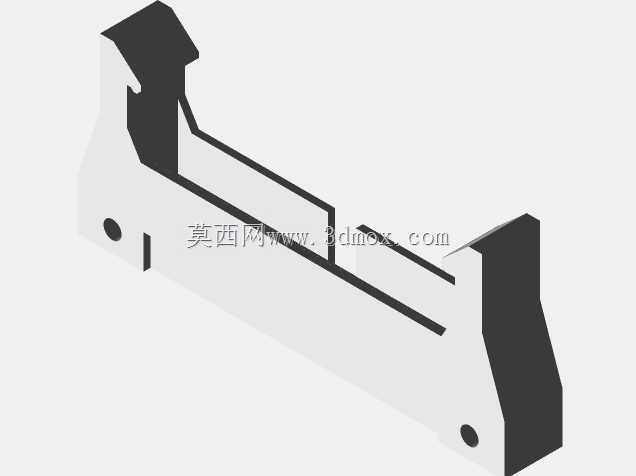

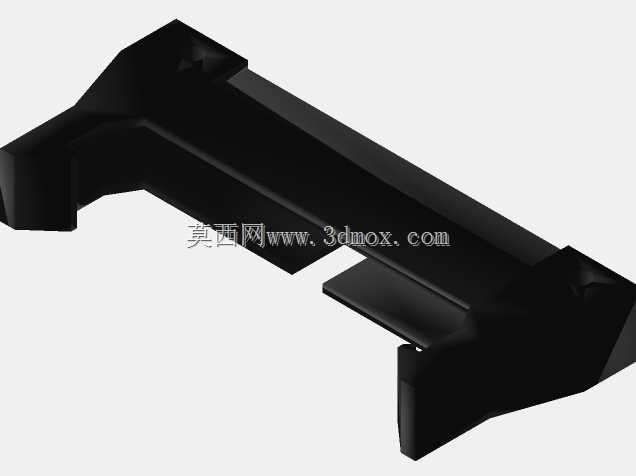

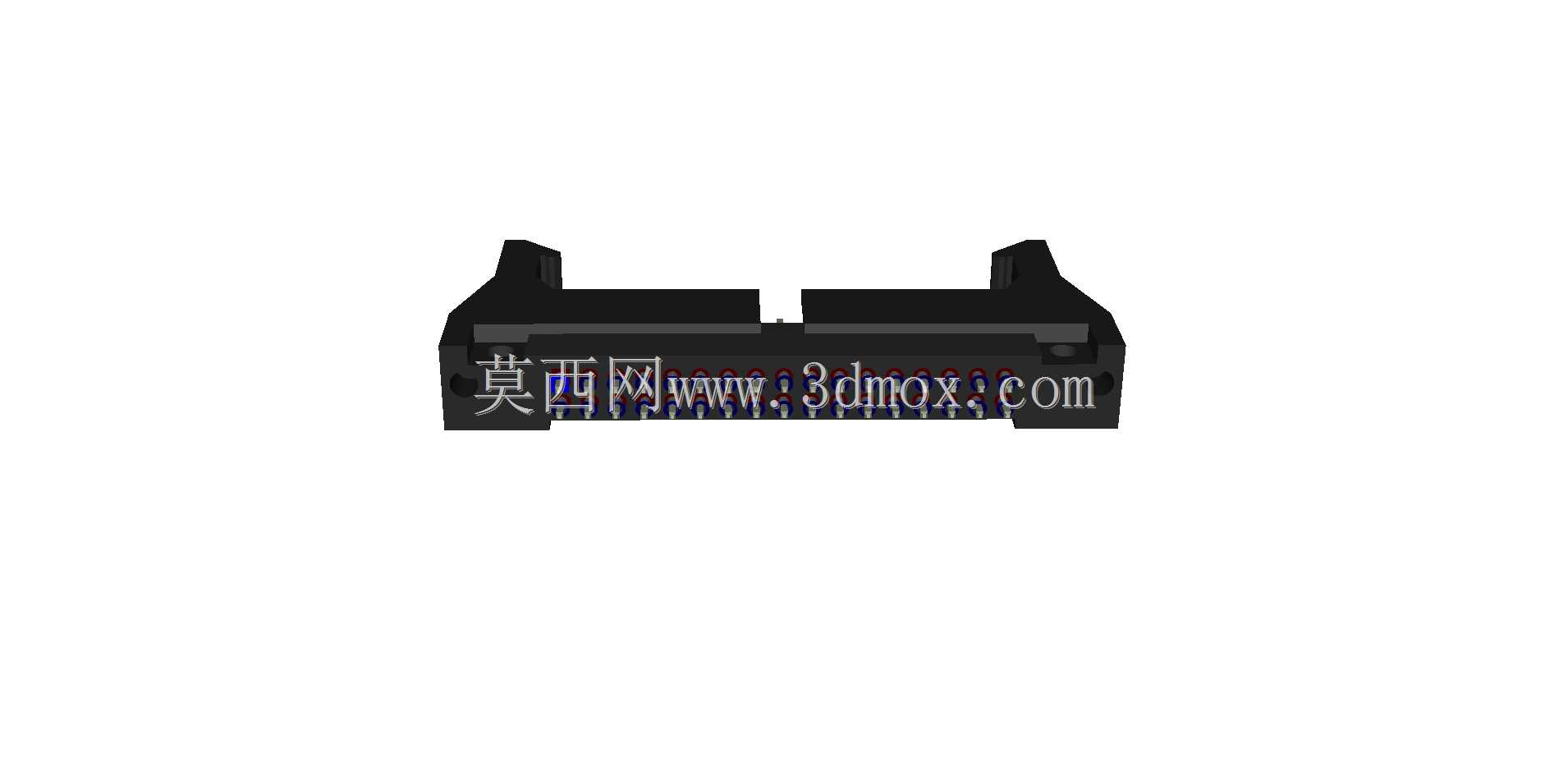

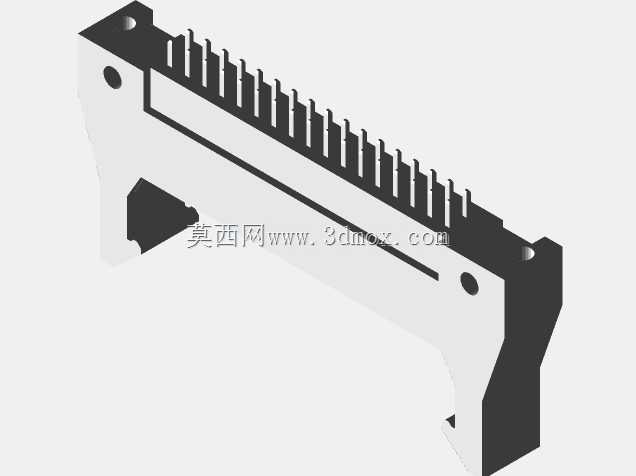

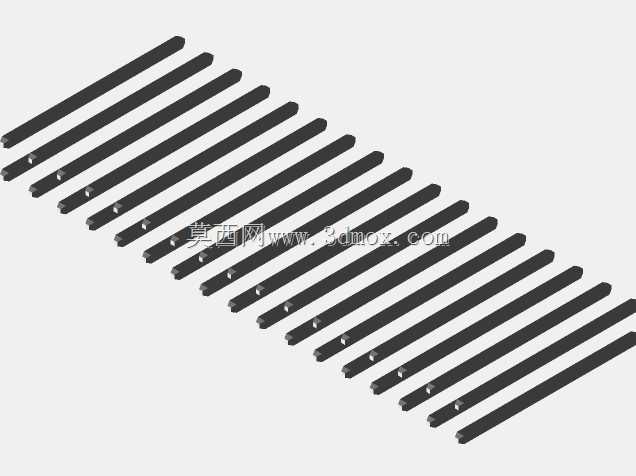

　　这个接插件的护罩部分采用半包式结构，两侧的锁止卡扣直接和护罩本体一体成型，扣合时卡扣会卡入公座两侧的卡槽内，对接到位后会有清晰的触感反馈，不需要目视检查就能确认锁止到位。护罩上的割台结构是专门为IDC压接工艺设计的，压接时排线的扁平线芯可以顺着割台的导向槽精准对准针脚的刺破位置，不会出现线芯偏移导致的压接虚接、相邻针脚短路问题，护罩内壁的定位筋刚好卡在排线的绝缘层外侧，压接完成后绝缘层被压在护罩内部，外部拉扯力不会直接作用到线芯和针脚的连接点上。针脚部分采用2排17针的等距排布，针脚间距符合标准IDC接插件的通用尺寸规范，焊盘位置的针脚长度刚好适配常规1.6mm厚度PCB的波峰焊工艺，针脚根部的凸台可以在焊接时起到限位作用，

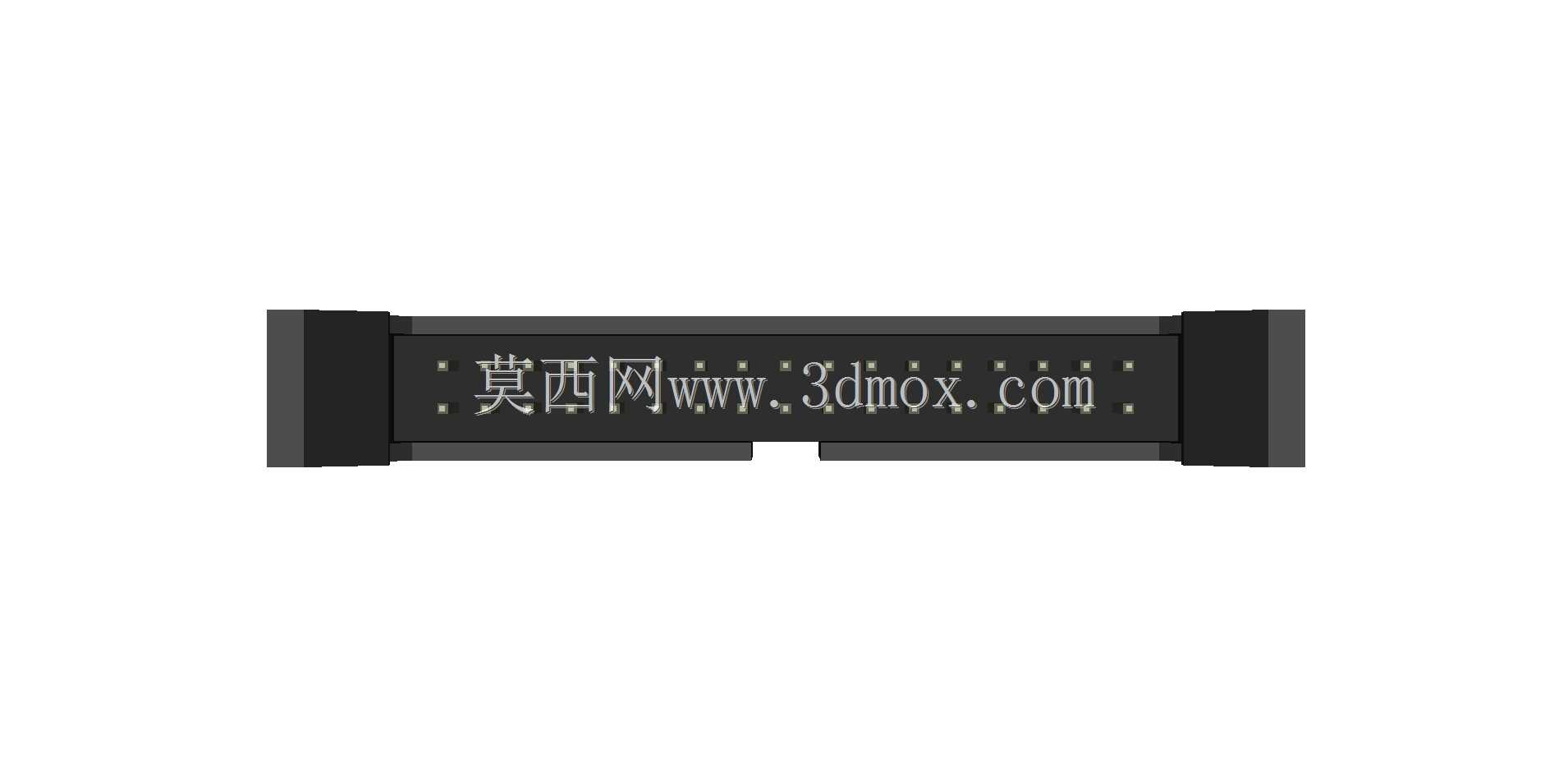

　　避免接插件贴装时过度下压导致焊盘短路。安装边界上，这个接插件的护罩外形做了倒角处理，在PCB上布局时，两侧不需要预留额外的卡扣操作空间，手指可以直接从护罩上方按压解锁卡扣，完成公母座的分离，护罩顶部的平面可以作为设备内部走线的支撑面，相邻布线的线束可以直接贴在护罩顶面固定，不会被针脚或者棱角划伤绝缘层。在实际选型应用中，这类带锁紧护罩的IDC座相比同针数的牛角座，整体占用PCB的面积更小，高度更低，适合对设备内部空间有严格限制的紧凑型控制设备使用，比如小型分布式IO模块、桌面型自动化设备的控制板，不需要预留牛角座扳手的操作空间，就能实现可靠的排线连接。建模过程中需要重点关注锁止卡扣的变形量设计，

　　卡扣的悬臂厚度要兼顾锁止强度和解锁手感，厚度过大则解锁需要按压力度过大，现场运维插拔不便，厚度过小则长期使用后卡扣容易产生塑性变形，失去锁止作用；护罩内部的排线导向槽深度要和常用扁平排线的厚度匹配，压接后排线不会在护罩内窜动，同时针脚的刺破口位置要和导向槽中心对齐，保证压接时每个线芯都能被针脚可靠刺破，形成稳定的电气连接。另外接插件底部的定位柱要和PCB上的定位孔精准对应，过炉焊接时不会出现偏移，定位柱的高度略高于PCB厚度，焊接后可以在PCB背面形成轻微的铆接效果，进一步提升接插件的固定强度，应对大力度的排线拉扯。
