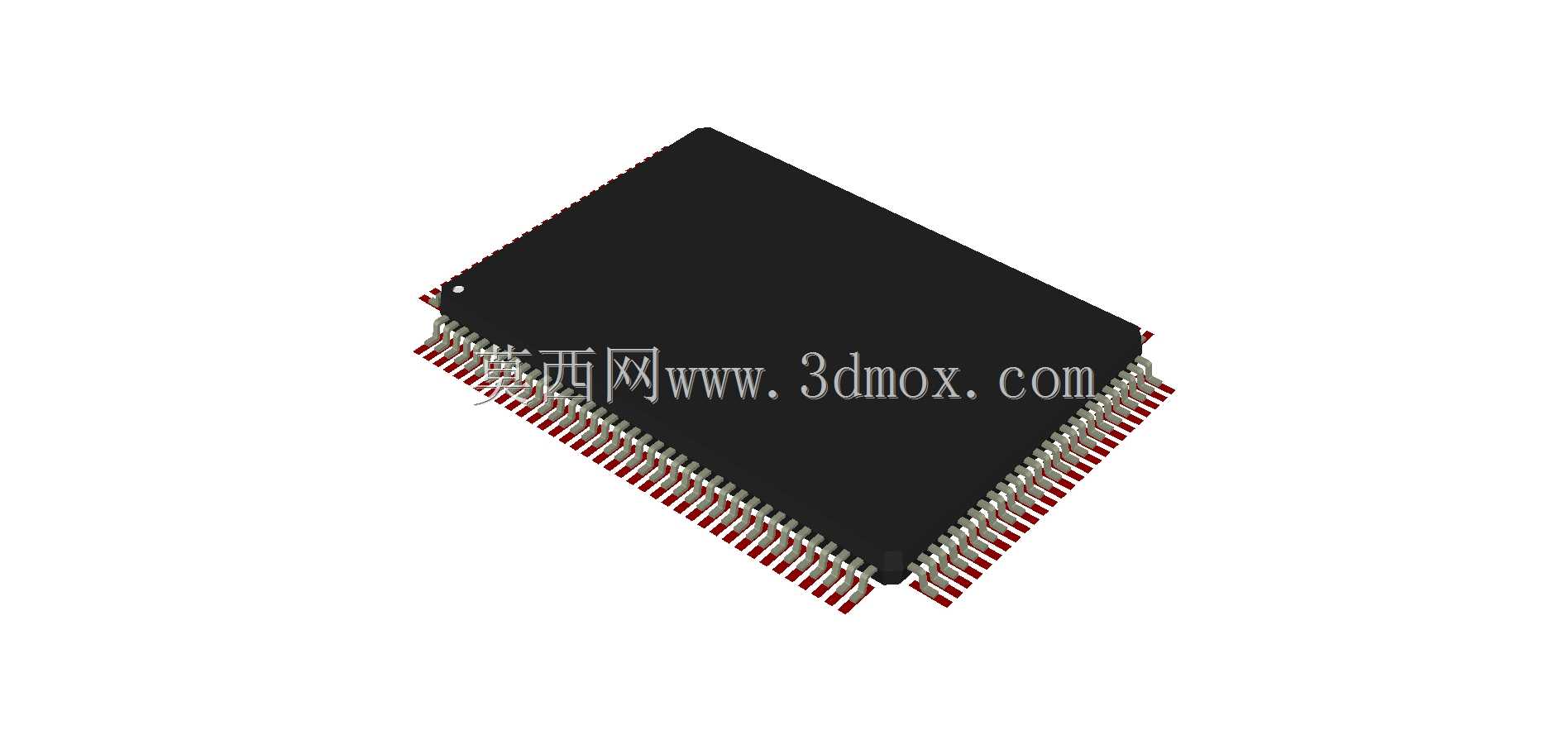

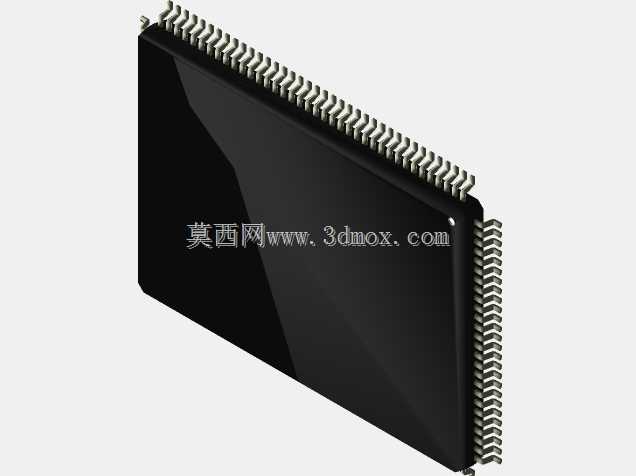

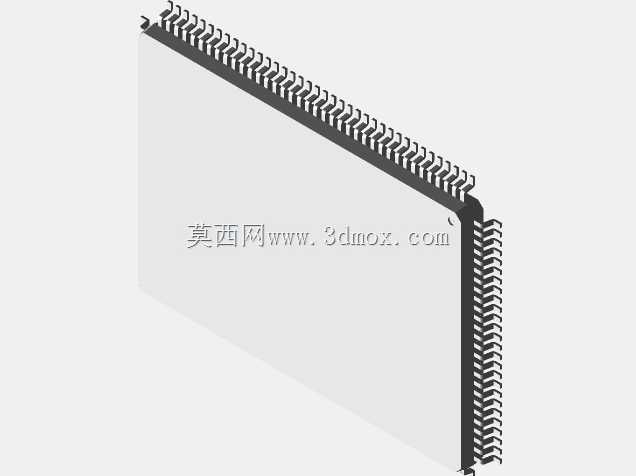

LQFP128引脚芯片封装三维结构设计

　　在电子设备的PCB设计与整机结构开发流程中，LQFP128封装的微控制器、接口芯片是工业控制板卡、消费电子主控板、车载电子模块上极为常见的核心元件，这类封装的三维模型精准度，直接影响到PCB布局阶段的干涉检查、焊盘设计匹配度、后期组装环节的工装适配性。做这类封装建模的时候，首先要锚定实际量产器件的安装边界，不能只看纸面的标称尺寸，要考虑芯片塑封本体的成型公差、引脚共面度的实际范围，还有引脚成型后的外扩尺寸，很多新手建模的时候只照搬 datasheet 上的理论值，做出来的模型放到PCB装配里，要么和周边的屏蔽罩支架干涉，要么引脚和焊盘的对位出现偏差，直接影响后期的SMT贴片良率。

　　从实际应用场景来看，这类128引脚的LQFP封装器件，大多用在需要较多IO接口的控制场景，比如工业PLC的主控单元、小型变频器的控制板、智能家居的网关主板、仪器仪表的采集控制模块，这些场景里的板卡空间通常比较紧凑，很多时候芯片周边要布置去耦电容、排针、接口座，甚至要贴合屏蔽罩的内壁，这就要求三维模型不仅要还原塑封本体的外形，还要精准还原每一根引脚的弯折角度、引脚伸出塑封体的长度、引脚末端的宽度，甚至引脚之间的间距公差也要在模型里体现出合理的范围，不能做完全理想化的等距无公差模型，否则结构评审的时候根本发现不了潜在的组装风险。

　　建模的时候要先确定基准面，通常以芯片的 seating plane也就是引脚焊接面作为Z向基准，这样导入PCB设计软件的时候能直接和板面对齐，不需要额外调整坐标偏移。塑封本体的边角要做符合实际的小倒角，不能做成尖锐的直角，实际量产的塑封芯片本体边角都是有微小脱模斜度和圆角的，虽然这个尺寸很小，但在做近距离的装配干涉检查，比如芯片上方紧贴散热片或者绝缘片的时候，这个倒角的存在与否会直接影响间隙判断的准确性。引脚部分的建模是重点，128根引脚分布在封装的四个侧边，每侧32根，引脚的弯折分为两个段，从塑封体引出的第一段是接近垂直向下的过渡段，然后是水平的焊接段，两段之间的弯折半径不能做的太小，要符合实际引脚冲压成型的工艺特性，实际器件的引脚弯折处是有圆弧过渡的，要是做成直角弯折，不仅不符合真实器件的形态，在做热仿真的时候也会影响引脚导热路径的模拟准确性。

　　还要考虑安装过程中的公差累积，比如塑封本体的长度、宽度方向的公差带，引脚焊接段相对于本体的位置度偏差，这些在建模的时候可以通过合理的尺寸设定来覆盖常规的公差范围，不需要做带参数的公差配置，但模型的名义尺寸要取实际器件的中间公差值，这样不管是做结构干涉检查，还是做SMT钢网设计参考，都能有足够的参考价值。很多工程师在做板级结构验证的时候，会忽略芯片引脚和周边过孔、丝印线的距离，还有芯片本体高度和上方壳体、散热件的间隙，精准的三维模型能在设计阶段就把这些问题排查出来，不用等到打样回来才发现芯片顶到外壳，或者引脚和旁边的高大电容干涉。

　　另外，这类封装模型还要考虑和KiCad、Altium Designer这类ECAD软件的适配性，建模的时候坐标原点要设置在芯片本体的几何中心，也就是第一引脚标识的对角中心位置，这样导入PCB软件的时候能直接和封装库的原点对齐，不需要重新调整坐标。第一引脚的标识特征也要做出来，通常是塑封本体一个角上的小圆点或者小凹坑，这个特征虽然不影响装配尺寸，但在做整机装配的可视化检查、生产作业指导书的渲染图制作的时候，能清晰标识芯片的安装方向，避免生产的时候出现芯片贴反的问题。

　　从设计思路上来说，做这个模型不是为了做外观渲染的好看，而是要服务于实际的工程设计流程，所以不需要做多余的细节，比如塑封本体表面的激光刻字就没必要做，因为不同厂商的芯片刻字内容、位置都不一样，做了反而会限制模型的通用性，只需要把和装配、干涉检查相关的结构特征做精准就足够了。引脚的厚度也要符合实际的冲压引脚厚度，不能做的太厚或者太薄，因为在做引脚焊接强度的有限元分析，或者做返修工装的设计时，引脚厚度是很重要的参数，要是这个尺寸错了，仿真出来的结果和实际情况会有很大偏差。

　　在实际的设备组装环节，这类LQFP128的芯片通常会采用回流焊工艺焊接，有些功耗稍大的芯片还会在塑封本体上方粘贴导热垫，连接到外壳或者散热片上，这时候模型的本体高度尺寸就非常关键，要是模型高度做低了，设计的时候留的导热垫压缩量不够，会导致导热接触不良，散热效果打折扣；要是做高了，又会导致装配的时候壳体压到芯片，长期使用下来可能会导致芯片引脚受力脱焊，或者塑封体出现应力开裂。所以建模的时候，本体的高度尺寸要严格对应实际量产器件的标称值，同时考虑塑封体的厚度公差，取合理的名义尺寸，保证结构设计的间隙预留是合理的。

　　还有引脚的共面度问题，实际器件的引脚不可能完全在同一个平面上，会有微小的高度差，不过在三维建模的时候不需要把这个公差做进模型的静态形态里，只需要保证所有引脚的焊接面在同一个基准平面上就可以，因为共面度是属于器件来料的品质管控参数，结构设计的时候只需要保证焊盘的平整度、钢网的厚度能覆盖这个共面度公差就可以，模型本身不需要刻意做出高低不平的引脚，那样反而会影响装配检查的准确性。

　　总的来说，这类电子封装的三维模型，核心价值是为板级结构设计、装配验证、工装设计提供精准的尺寸参考，不需要追求华而不实的外观细节，所有的建模特征都要围绕工程实际需求来设置，每一个尺寸、每一个倒角、每一段引脚的形态，都要对应真实器件的工艺特性和安装要求，这样的模型在实际设计工作中才能真正起到减少打样迭代次数、提升设计可靠性的作用。
