Vishay封装2010贴片电阻器三维建模

　　在消费电子、工业控制板卡、汽车电子模块的PCB设计流程中，表面贴装电阻是板上用量最大的无源元件之一，2010封装作为中功率贴片电阻的常用规格，其三维模型的精度直接影响PCB布局阶段的干涉检查、SMT产线的钢网开孔校验、以及整机装配阶段的空间校核工作。本次建模严格遵循Vishay官方公开的2010封装电阻外形尺寸规范，完全匹配KiCad标准封装库的焊盘布局参数，可直接导入主流ECAD软件与机械三维软件进行协同设计。

　　从实际工程应用场景来看，2010封装电阻通常承载0.5W至1W的额定功率，多用于电源回路的限流、信号链路的分压、功率回路的采样等场景，在工业变频器控制板、车载BMS采样板、大功率开关电源模块上的应用占比极高。这类元件在布局时不仅要考虑焊盘的焊接可靠性，还要预留足够的爬电距离，同时要规避与周边接插件、散热片、 tall 电解电容的空间干涉，传统二维封装只能体现焊盘的平面位置，无法呈现电阻本体的高度、端电极的突出尺寸、塑封本体的倒角细节，很容易在装配阶段出现元件顶壳、与结构件干涉、焊盘与元件电极错位等问题，高精度的三维模型可以在设计阶段就提前排查这类隐患。

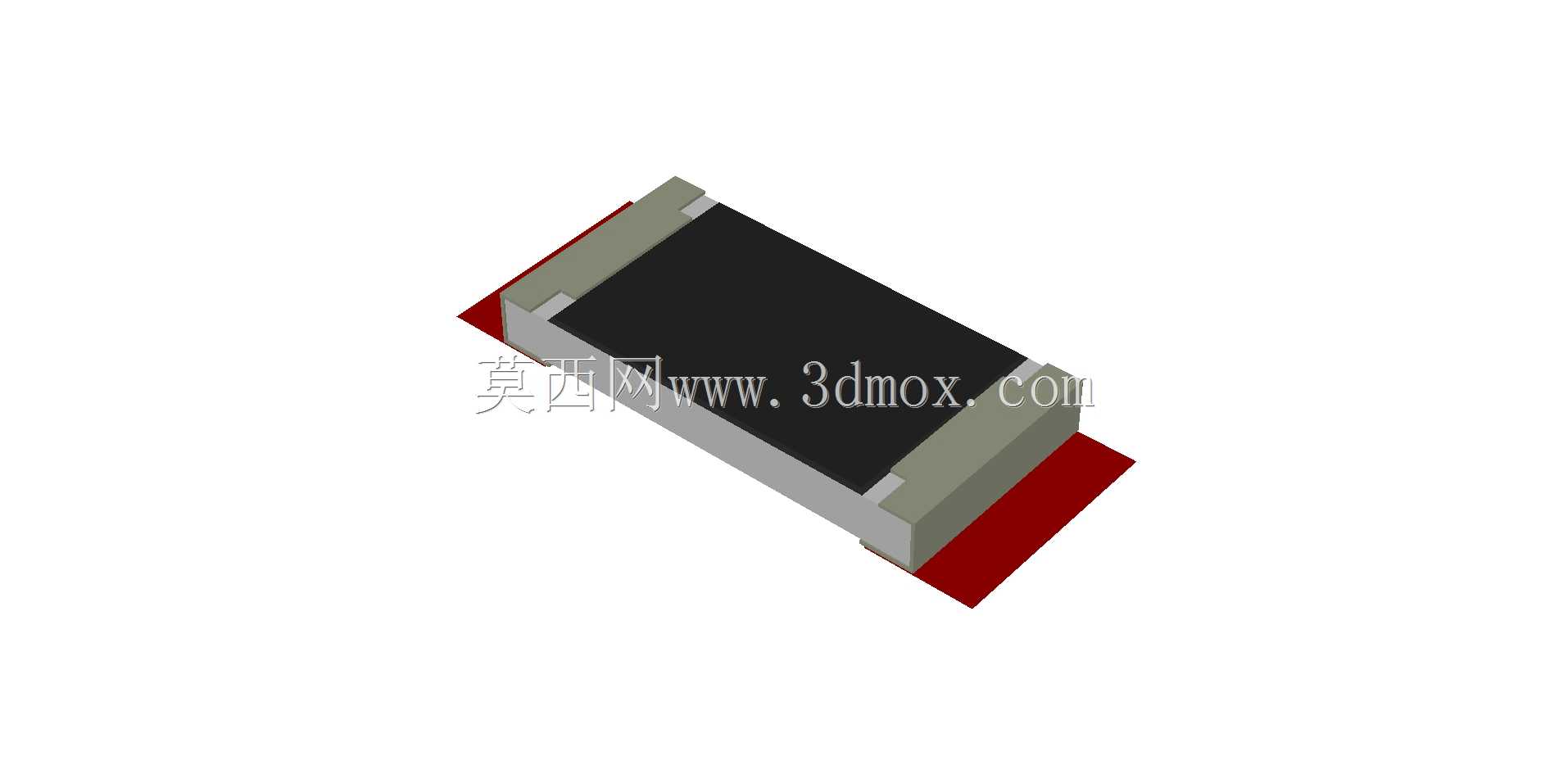

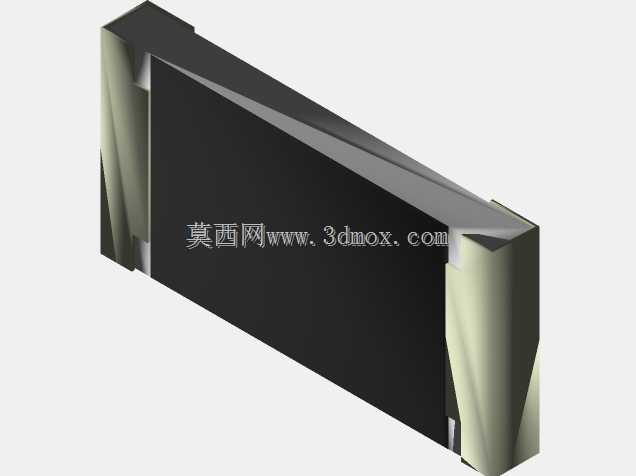

　　建模过程中首先锁定安装边界：2010封装的公制尺寸对应长2.0mm、宽1.0mm，本体塑封部分的厚度根据Vishay量产规格设定为0.5mm，两端端电极的金属帽部分突出本体端面0.15mm，电极厚度覆盖本体上下表面各0.1mm，焊盘区域按照回流焊工艺要求预留0.2mm的焊锡浸润过渡区域，完全匹配行业通用的SMT贴装精度要求。端电极的红色阻焊层标识、黑色塑封本体的哑光表面质感、电极与本体结合处的台阶细节都做了还原，既保证模型轻量化，不会给大型PCB装配体带来过大的运算负担，又能准确反映元件的真实外形轮廓。

　　从设计思路上，这个模型没有做多余的内部结构还原，因为对于结构设计和PCB布局工作来说，无源元件的外部轮廓与安装尺寸是核心需求，过多的内部细节反而会增加模型文件体积，拖慢大型装配体的打开和运算速度。模型的坐标系原点设置在元件本体的几何中心，底面与XY平面重合，符合绝大多数ECAD软件导入三维模型的坐标约定，不需要额外调整坐标位置就能直接匹配封装库的焊盘位置。在实际选型阶段，结构工程师可以直接调用这个模型放入PCB装配体，测量电阻顶面到上方结构件的间隙，确认是否满足安规要求的电气间隙，SMT工程师可以对照模型检查钢网开孔与电极位置的匹配度，避免出现立碑、虚焊等工艺问题，硬件工程师在布局时也能直观判断电阻与周边高大元件的间距是否满足焊接工艺的操作空间要求。

　　不同于通用的参数化电阻模型，这个模型完全贴合Vishay量产的2010电阻实际外形，端电极的倒角、塑封本体的边角弧度都和实物保持一致，不会出现通用模型尺寸偏差导致的干涉误判。在做整机热仿真时，模型的外形尺寸准确也能保证热仿真的辐射面积、对流换热参数设置更贴近真实情况，提升仿真结果的参考价值。对于做非标设备控制板设计的工程师来说，这类标准化的无源元件三维模型可以大幅减少重复建模的工作量，把更多精力放在核心电路与结构的设计优化上，不需要为每个常用元件花费时间核对尺寸建模，也能避免自行建模时的尺寸误差导致后续生产装配出现问题。
