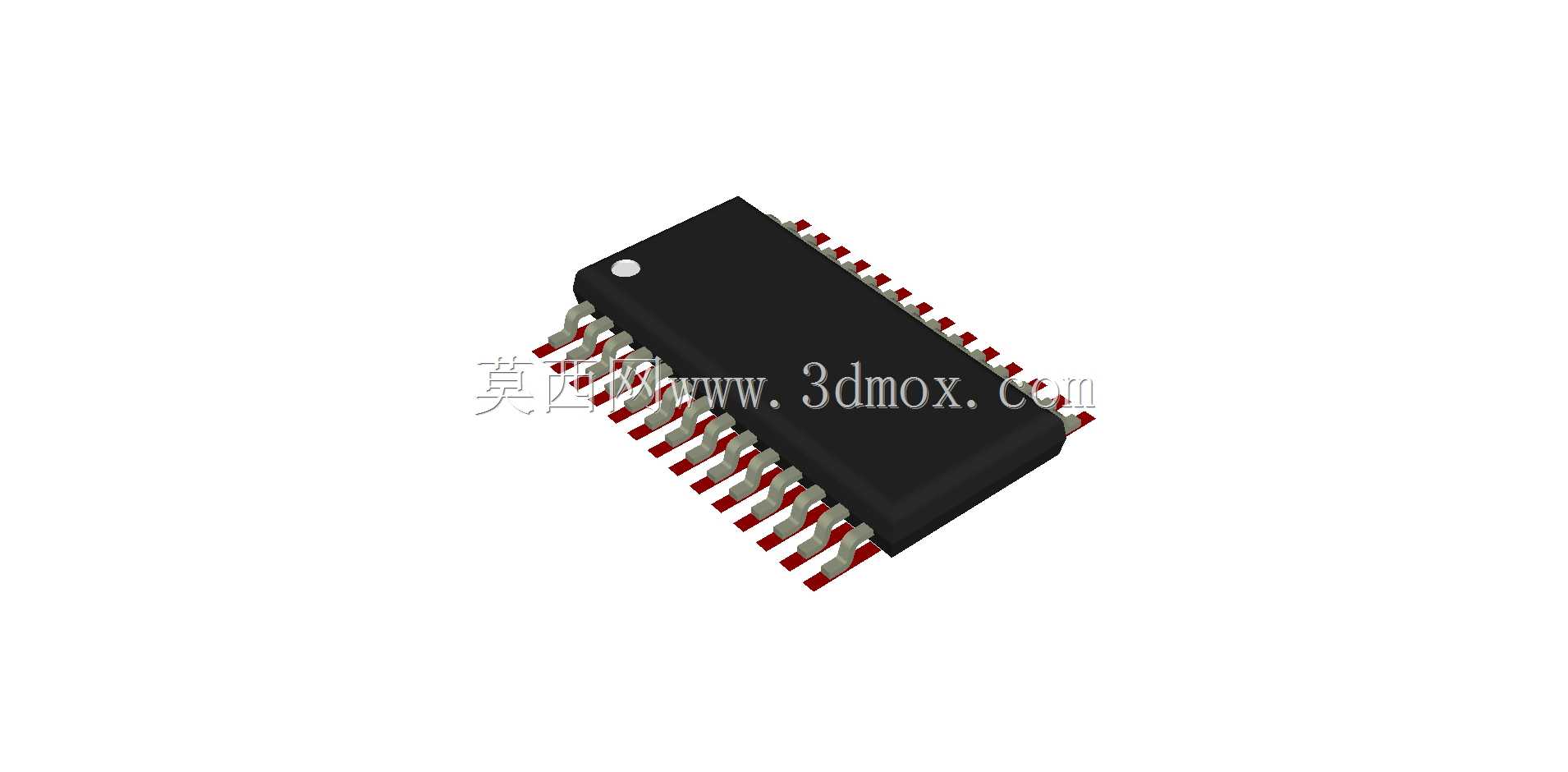

TSSOP28引脚细收缩小轮廓封装结构

　　在消费电子、工业控制板卡、便携检测仪器的PCB设计环节，表面贴装器件的封装选型直接决定了整板的布局密度、焊接良率与长期运行可靠性，TSSOP28引脚细收缩小轮廓封装，是当下中引脚数小功率逻辑芯片、接口转换芯片、小型驱动芯片最常用的封装形态之一。做这类封装的三维建模时，首先要锚定实际SMT生产的安装边界，不能只盯着器件手册的标称尺寸做纸面建模——很多新手建模时容易忽略引脚共面度的公差带、塑封本体脱模斜度、焊盘与引脚的搭接余量，导致建好的模型导入PCB后出现干涉，或者导出的钢网开孔数据不符合产线要求。

　　从实际应用场景看，这类28引脚的细收缩小轮廓封装，大多用在板内空间局促的场景：比如手持工业测温仪的主控板、便携数据采集卡的信号转换模块、小型伺服驱动器的逻辑控制单元，这类场景既要求芯片能承载28路信号的走线引出，又不能占用过多板上面积，相比传统的SOP28封装，细收缩轮廓的本体宽度压缩了近30%，引脚间距维持在0.65mm的常规SMT可加工尺寸，不需要额外采购精密贴装设备就能完成焊接，兼顾了密度与工艺兼容性。

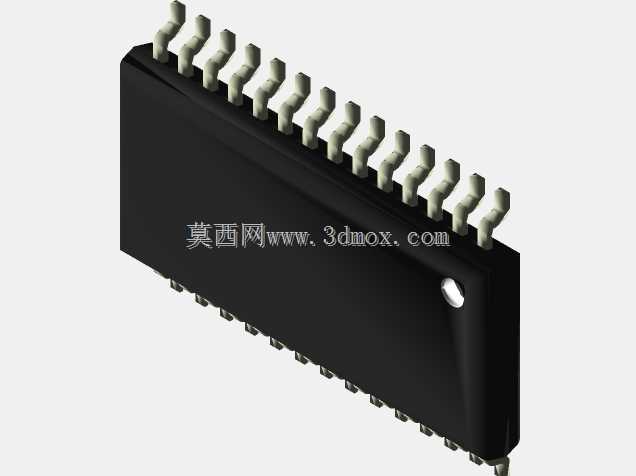

　　建模过程中，塑封本体的尺寸控制是第一要点：本体长度方向要覆盖引脚根部的塑封包裹区域，不能让引脚根部裸露在本体外，同时要在本体一端预留引脚1的标识凸点，这个凸点的尺寸不能过大，否则会和旁边的丝印标识产生视觉混淆，也不能过小，不然产线目检时无法快速识别引脚方向，容易出现贴装反向的批量质量问题。引脚部分的建模要贴合实际冲压成型的形态，不能做成简单的直角折弯——实际生产中，TSSOP封装的引脚是铜合金带材冲压后经过打弯成型，引脚末端有轻微的外翻弧度，和PCB焊盘接触的位置是平面，这个接触面的平面度公差要控制在0.1mm以内，建模时如果把引脚做成尖锐的棱边，后续做装配干涉检查时就会出现误报，也无法准确模拟焊锡爬升的实际形态。

　　从安装边界来看，这类封装在PCB上的占位要预留三个方向的余量：首先是本体下方的空间，要避开下方走顶层走线的区域，防止塑封本体压到走线造成绝缘磨损；其次是引脚外侧的维修余量，要预留至少1mm的空间方便后期返修时用热风枪操作，不会吹到周边的阻容器件；最后是本体上方的高度余量，细收缩小轮廓的TSSOP封装本体厚度通常在1.2mm以内，建模时要准确还原这个高度尺寸，方便结构工程师评估外壳和板卡之间的装配间隙，避免外壳装配后压到芯片本体造成应力损伤。

　　很多工程师做封装建模时容易忽略引脚的成型角度，实际SMT贴装时，引脚的打弯角度决定了引脚和焊盘的贴合压力，角度过大容易导致引脚虚焊，角度过小则会让引脚顶起本体，造成相邻引脚的锡膏连桥。建模时要把引脚的折弯内R角做出来，这个R角通常在0.15mm左右，和实际冲压工艺的参数匹配，不能做成直角折弯，否则模型导入装配环境后，无法准确模拟器件过回流焊时的应力形变，后续做板级可靠性仿真时结果会出现明显偏差。另外，塑封本体的边角要做微小的倒角处理，这不是无关紧要的细节，实际器件脱模时边角不会是绝对的尖锐直角，做上微小倒角后，模型在渲染、装配检查时更贴近实物状态，也能避免导出STEP格式时出现碎面、破面的问题，方便不同EDA软件之间的模型互通。

　　在板级协同设计时，这个封装的三维模型还要和焊盘、钢网层的尺寸做匹配校验：引脚伸出本体的长度要和焊盘的长度对应，焊盘内侧不能伸到本体下方太多，否则锡膏熔化后会顺着引脚流到本体下方，形成隐藏的锡珠造成短路；焊盘外侧要留出足够的锡膏爬升空间，保证焊点的浸润角符合IPC-A-610的检验标准。对于需要做灌封处理的板卡，建模时还要考虑塑封本体和灌封胶的接触面积，准确还原本体的表面形态，方便仿真时评估灌封胶对芯片的应力影响，避免温度循环时灌封胶拉扯引脚造成焊点开裂。
