16A四极IP65防护红色旋钮旋转隔离开关

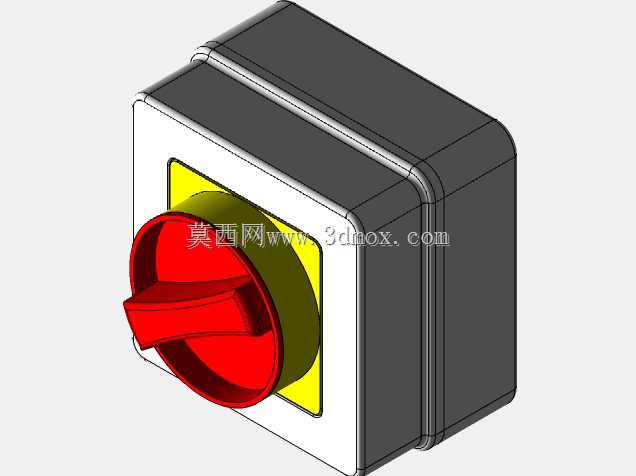

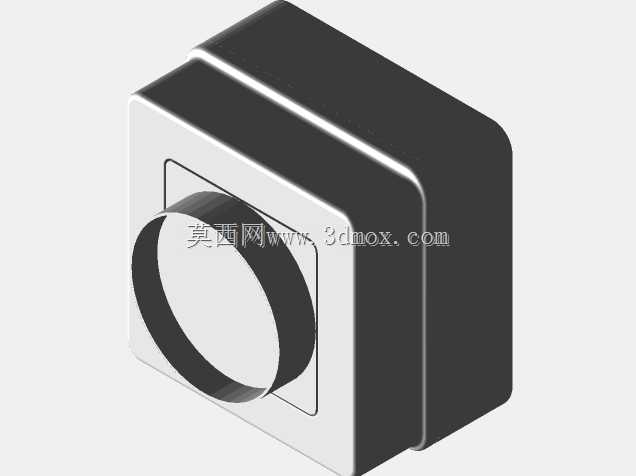

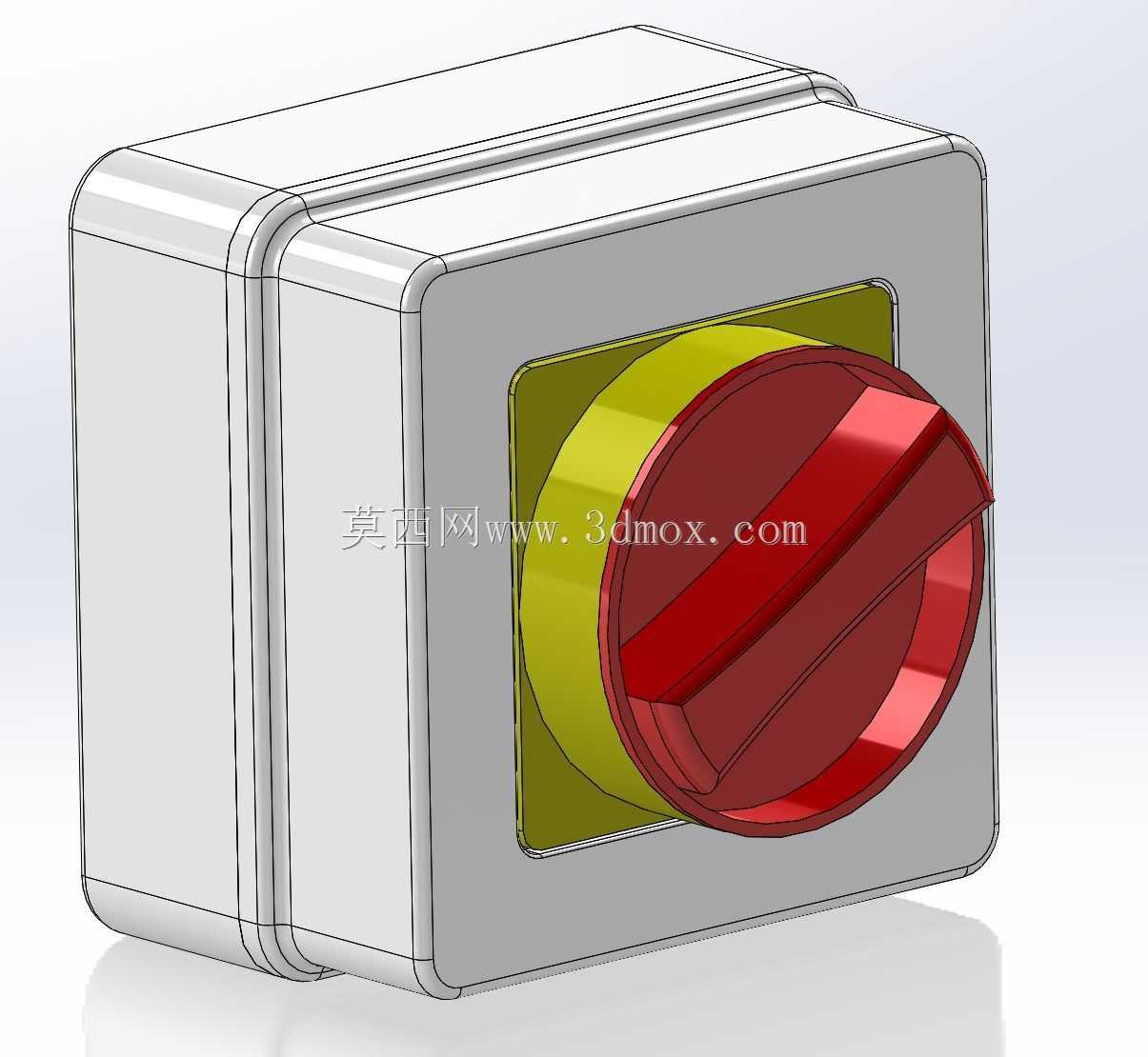

　　在户外施工临时配电、港口码头岸电接驳、食品加工车间冲洗区域这类对配电元件防护等级有硬性要求的场景里，进线端的隔离开关往往需要同时满足带载分断、明显断点、误操作防护、耐水淋防尘的多重需求，这款四极旋转隔离开关就是针对这类工况开发的进线隔离元件。从结构设计逻辑来看，这款开关采用明装壁挂式的方形壳体，壳体边缘做了双层止口的密封结构，配合旋钮转轴处的多层密封圈，才能达到IP65的入口防护等级，也就是说在日常运行中，哪怕是用高压水枪直接冲洗设备表面，或是在多粉尘的建材加工车间长期使用，水汽和粉尘都不会侵入壳体内部造成触头氧化、短路故障。开关的操作旋钮选用醒目的大直径红色结构，旋钮和壳体之间设置了亮黄色的法兰衬圈，

　　这种高对比度的配色不是为了美观，而是在车间复杂的光线环境下，操作人员隔着数米距离就能快速定位到隔离开关的位置，在设备检修、紧急停机的场景下能第一时间操作分断。旋钮自带锁止结构，当开关处于分断位置时，可以直接在旋钮上挂装安全挂锁，避免无关人员误合闸造成检修安全事故，这一点完全符合工业配电的安全规范要求。作为16A额定电流的四极开关，它可以同时分断三相相线和中性线，在检修下级设备时能够形成完全的电气断点，不会出现中性线带电的隐患，相比三极隔离开关更适合民用建筑户外配电、小型加工设备进线端的隔离需求。从安装边界来看，这款开关采用墙面明装的固定方式，壳体背部预留了四个标准安装孔位，不需要额外预埋安装盒，直接用膨胀螺丝就可以固定在墙面、

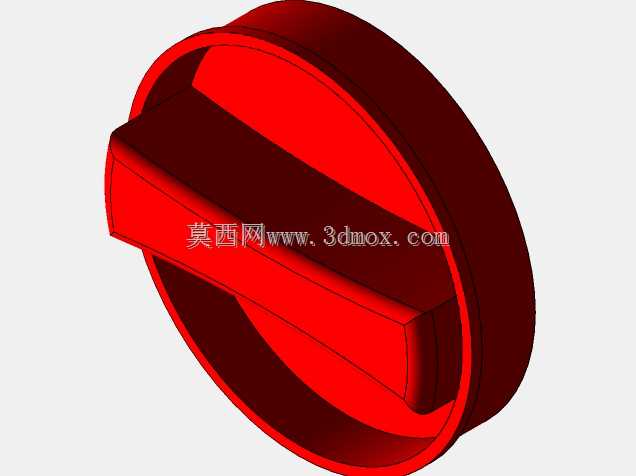

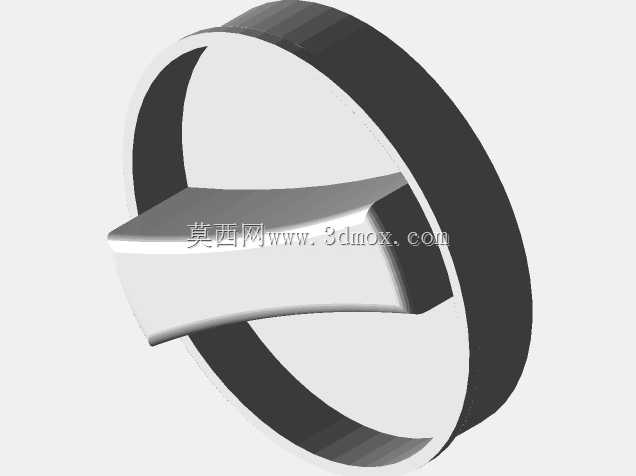

　　设备机架侧面，安装时需要注意进线电缆的密封接头要和壳体下方的进线孔匹配，拧紧电缆接头的密封压盖才能保证整体的防护性能。壳体内部的触头结构采用旋转式分断设计，相比直推式的隔离开关，旋转操作的力矩更大，分断时的电弧会被引导至灭弧栅区域快速熄灭，带载分断16A的阻性负载时不会出现触头熔焊的问题。在实际选型应用中，这类隔离开关通常作为小型设备的主进线开关，或是户外临时配电箱的总隔离开关，不能作为频繁启停的负荷开关使用，它的核心作用是在设备维护时提供可见的安全断点，配合红色旋钮的锁止功能，保障检修人员的作业安全。设计这款开关的三维模型时，需要重点关注几个配合尺寸的公差：一是旋钮和黄色法兰衬圈的间隙，要保证旋钮旋转时没有卡滞，

　　同时间隙不能过大否则会影响IP65的防护等级；二是壳体上下盖的止口配合尺寸，止口处的密封胶条预留压缩量要控制在合理范围，压缩量太小密封失效，压缩量太大则会造成上下盖装配困难；三是安装孔位的中心距要和市面通用的明装隔离开关安装尺寸兼容，方便用户替换老旧的同规格开关，不需要重新在墙面打孔。另外旋钮的操作角度要做明确的限位，分断和合闸位置都有清晰的档位手感，操作人员旋转旋钮时能明确感知到开关是否到位，避免出现半分半合的中间状态造成触头接触不良发热。从外形尺寸来看，这款开关的方形壳体大小刚好适配16A电流等级的电气间隙要求，内部四组触头之间的绝缘隔板高度足够，哪怕在潮湿环境下也不会发生极间飞弧短路，壳体选用的绝缘材料具备耐紫外线老化的特性，长期在户外日晒环境下使用也不会出现壳体脆化、开裂的问题。
