水用大功率浸入式螺纹安装水箱加热装置

　　在民用供水、工业循环水系统、小型工艺储水罐的温度维持场景中，浸入式电加热元件是最直接的热交换部件，无需额外搭建换热管路，直接插入水体内部即可完成热传递，热损失远低于外伴热结构。这款24KW功率的水用浸入式加热器，核心加热管采用Incoloy800合金材质，这种镍铁铬合金在长期水浸工况下，抗氯离子点蚀、抗高温氧化的表现远优于普通304不锈钢，适配市政供水、软化水甚至轻度工业废水的加热场景，避免长期使用后管壁结垢穿孔导致的漏电、加热失效问题。

　　从安装结构来看，该加热器采用标准螺纹连接接口，配置1又1/4英寸BSP和2又1/4英寸BSP两种黄铜螺纹接头，黄铜材质的螺纹接头在安装时与水箱壁的螺纹座配合密封性更好，不会像不锈钢螺纹那样容易出现咬合咬死的问题，后期维护拆卸也更方便。元件与头部接线端采用钎焊工艺连接，钎焊填充料充分填充接头缝隙，既保证了结构连接强度，也能避免水体顺着管壁缝隙渗入接线腔造成短路。接线端外壳采用IP54防护等级的铝制壳体，适配1又1/4英寸安装位，同时针对2又1/4英寸BSP安装位，配置IP66防护等级的聚酰胺端子外壳，两种防护等级的壳体可根据安装现场的环境条件选择，户外安装、高湿度车间场景优先选用IP66等级的聚酰胺外壳，可有效阻挡飞溅水滴、潮气侵入接线腔。

　　设计阶段充分考虑了不同场景的控温需求，所有该系列加热器均可在头部集成一体式恒温器，无需额外在水箱壁开孔安装独立温度传感器，恒温器的感温端直接贴合加热管根部的水体区域，温度检测响应速度更快，可直接设定目标水温，当水体温度达到设定值时自动切断加热电源，温度低于下限时自动重启，避免持续加热造成的能源浪费与水温过高风险。加热管采用多根U型管平行排布的结构，管间距经过严格计算，既保证足够的换热面积，也避免管间距过小导致的局部水流死区，减少管壁结垢的概率，延长元件使用寿命。

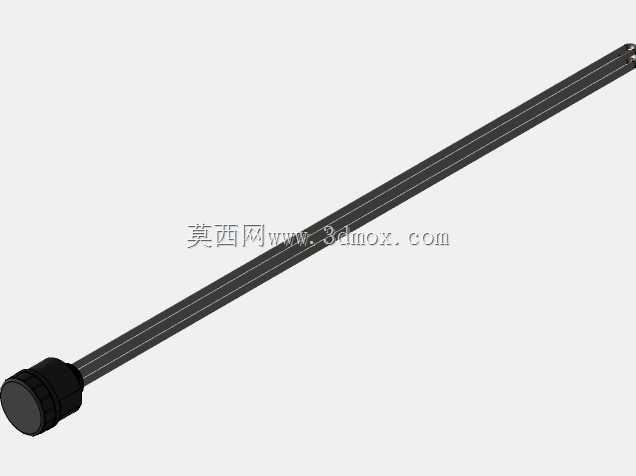

　　建模过程中，严格还原了实物的安装边界尺寸，螺纹接头的牙型、螺距完全符合BSP标准规范，接线腔的外部尺寸、出线口位置均按照实物1:1复刻，加热管的插入长度、弯折半径也与实际产品保持一致，方便设计人员直接将模型导入储水设备的总装文件中，验证安装干涉问题，提前确认加热管插入深度是否符合水箱的液位要求，避免出现加热管露出水面干烧的情况。在实际选型应用中，需要注意该加热器的功率密度适配水介质工况，不可直接用于油类、腐蚀性化学液体的加热，不同介质的换热系数差异会导致加热管表面温度超标，缩短元件寿命甚至引发安全隐患。安装时需保证螺纹接口的密封垫安装到位，根据水箱壁的材质选择合适的密封垫片，饮用水场景选用食品级硅胶垫，工业水场景可选用耐温橡胶垫或聚四氟乙烯垫，拧紧螺纹时需控制扭矩，避免黄铜螺纹接头因受力过大出现开裂。接线时需根据额定功率匹配对应线径的供电电缆，做好接地保护，接线腔内部的端子螺丝需充分拧紧，避免接触电阻过大导致的接线端过热。
