不锈钢Prochem脉动阻尼器结构设计

　　在水处理加药、化工药剂投加、精细化工配料这类存在往复式容积泵作业的管路系统里，流量与压力的周期性脉动一直是困扰现场运维与结构设计的常见问题——往复泵的柱塞或者隔膜每完成一次往复动作，管路内的介质压力就会出现一次陡升陡降的峰值波动，这种波动轻则导致管路支架长期受交变载荷出现紧固件松脱、流量检测仪表数据漂移失准，重则造成管路焊缝疲劳开裂、泵体阀组过早损坏，甚至引发密封件击穿泄漏的安全隐患，而脉动阻尼器就是针对这类工况开发的专用管路压力缓冲元件。

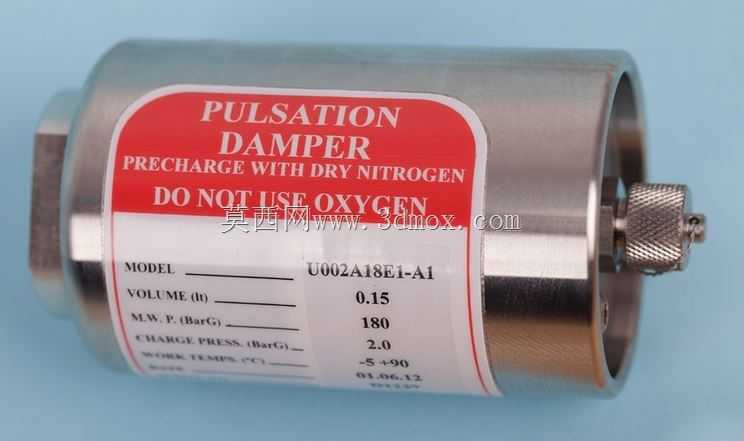

　　这款脉动阻尼器采用全不锈钢筒体结构，从外观看整体为圆柱式封闭腔体设计，两端预留标准管螺纹连接接口，可直接串接在加药泵的出口或者吸入侧管路上，不需要额外设计复杂的安装支架，只要保证接口同轴度、预留出侧面预充注气嘴的操作空间即可完成安装，整体安装边界紧凑，适合在加药撬装这类管路排布密集、安装空间有限的场景下使用。筒体侧面的预充注气嘴采用滚花旋钮式结构，不需要借助专用工具即可完成预充压力的检测与调整，现场运维操作门槛较低。

　　从功能设计逻辑上看，这款阻尼器属于气液隔离式结构，腔体内部分为气腔与液腔两个独立区间，出厂前气腔预充干燥氮气作为弹性缓冲介质，使用时严禁充入氧气等助燃性气体，避免腔体内残留的可燃药剂介质与高压氧气接触引发安全风险。当往复泵输出的高压介质脉冲进入阻尼器液腔时，气腔内的预充氮气会被压缩，吸纳掉压力陡升阶段的多余能量，将管路内的压力峰值拉低；当泵进入吸程阶段、管路内压力下降时，被压缩的氮气膨胀释放能量，推动腔体内储存的介质补充到管路中，填补压力低谷，最终将管路内的压力波动控制在极小范围内，让管路内的流量保持相对稳定的状态。

　　针对不同的工况需求，这类阻尼器的内部缓冲结构可分为气囊式、隔膜式、波纹管式三种配置，分别适配不同的工作压力区间、介质腐蚀特性与容积补偿需求。接触介质的结构件可根据输送介质的属性选择PP、PVC、PVDF、PTFE等非金属材质，或是316不锈钢、哈氏合金、钛材等特种金属材质，覆盖常规水处理药剂、强腐蚀性化工介质、高纯食品级药剂等不同输送场景的使用要求，最高工作压力可达200Bar，能够适配绝大多数中高压加药系统的压力缓冲需求。

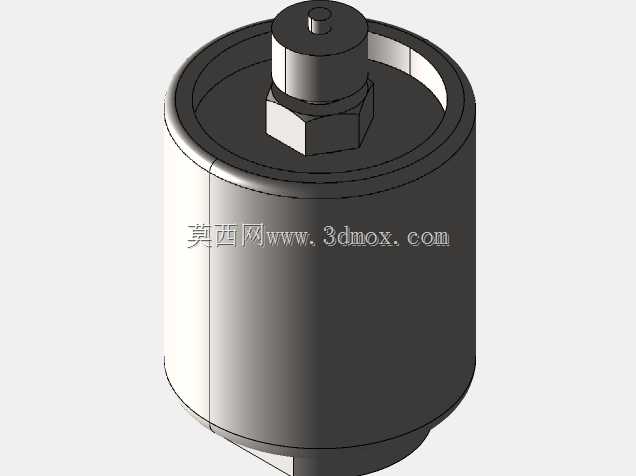

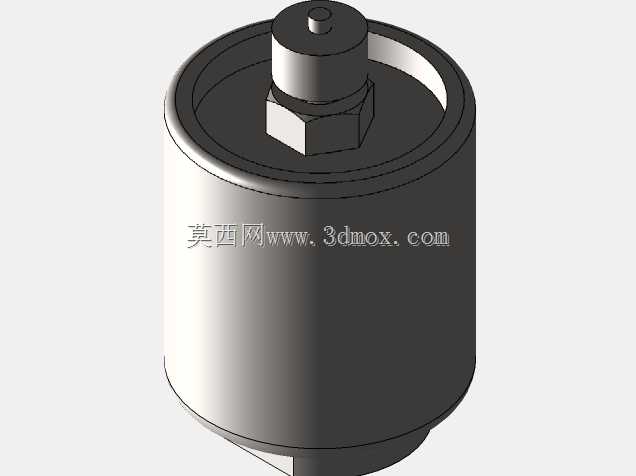

　　在实际选型与三维建模过程中，需要重点关注几个核心设计边界：首先是接口的螺纹标准，这款产品采用BSPF直管螺纹连接，建模时需要严格匹配对应螺纹的牙型、螺距与密封面尺寸，避免现场安装时出现螺纹不匹配、密封失效泄漏的问题；其次是筒体的容积参数，0.15L的腔体容积需要匹配对应流量规格的往复泵，容积过大会导致系统响应滞后，容积过小则无法有效吸纳压力脉冲，建模时需要准确还原腔体的内部净容积，保证气液腔的比例符合设计要求；第三是预充气嘴的安装位置与操作空间，建模时需要在气嘴外侧预留足够的扳手或者手动操作空间，避免安装后气嘴被管路或者支架遮挡，无法进行预充压力的定期检测与调整；最后是筒体的强度校核，不锈钢筒体需要承受最高180Bar的试验压力，建模时需要准确还原筒体壁厚、端盖焊接结构的尺寸，保证结构强度满足压力工况的安全要求。

　　在加药系统的管路布局中，这类阻尼器的安装位置也有明确的工程要求：安装在泵出口侧时，需要尽量靠近泵的出口端，距离泵出口的管路长度不宜超过1米，才能最大化吸纳泵输出的压力脉冲；如果安装在泵的吸入侧，则可以有效消除吸入管路的负压气穴现象，避免泵在吸程阶段出现气蚀，延长泵体内部阀组与密封件的使用寿命。同时，稳定的管路压力也能让管路上安装的流量计、压力传感器等检测仪表获得更准确的测量数据，减少因压力波动导致的计量误差，对于需要精准控制药剂投加量的水处理、化工配料场景来说，这一作用尤为重要。

　　从结构细节上看，这款阻尼器的筒体表面采用拉丝抛光处理，既提升了不锈钢材质的耐腐蚀性能，也避免了粗糙表面残留药剂介质造成的腐蚀隐患；端盖与筒体采用焊接密封结构，没有额外的外露紧固件，减少了潜在的泄漏点；侧面的参数标识采用耐腐蚀标签印刷，清晰标注产品型号、容积、工作压力、预充压力、工作温度范围等核心参数，方便现场运维人员快速核对设备参数，避免错用。在三维建模过程中，这些细节结构都需要准确还原，尤其是标签的位置、气嘴的滚花结构、接口的螺纹细节，才能保证模型用于装配校验、运维培训、产品展示时的准确性。
