Niezgodka不锈钢0.38口径直角式泄压阀结构

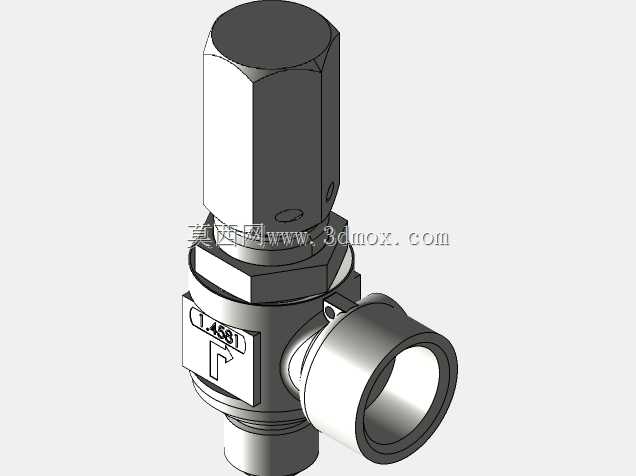

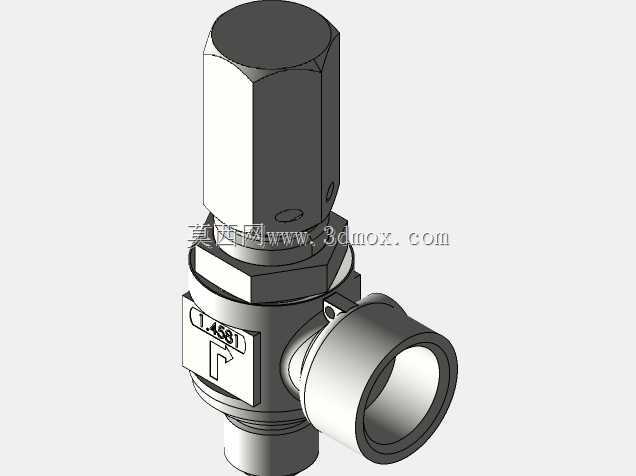

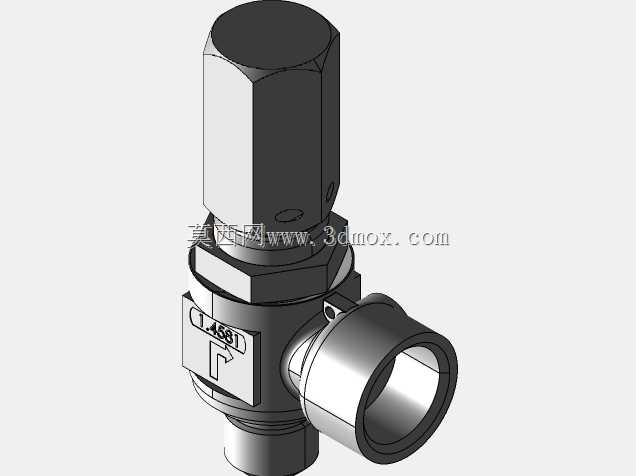

　　这款直角式不锈钢泄压阀，主要面向小口径流体管路的超压泄放场景，常见于实验室小型流体试验台、医疗制药洁净管路、食品级流体输送支线、小型气动液压控制回路这类对管路材质洁净度、压力控制精度有一定要求的工况中，用来在管路压力超过设定阈值时自动开启泄放多余介质，避免管路、前端动力元件或者后端承压仪表因为压力骤升出现密封失效、结构破损的问题，待管路压力回落至安全区间后可自动复位闭合，维持系统正常工作压力。从结构设计来看，整体采用直角进出的布局，侧向水平接口为介质接入端，垂直向下的接口为泄放出口，顶部的六角结构是压力设定调节端的防护外壳，内部集成了弹簧加载的阀芯组件，阀体上直接模压了介质流向标识，安装时无需额外核对流向标牌，

　　能有效避免现场装反导致的功能失效问题。阀体主体采用不锈钢棒料加工成型，所有流道转角处都做了圆弧过渡处理，没有直角积料死角，既适合洁净类介质输送场景的定期CIP清洗要求，也能减少介质流经阀口时的湍流压损，降低泄放动作过程中的流致振动。进出接口采用标准外螺纹连接形式，接口端面加工有密封垫圈贴合槽，安装时搭配对应规格的密封垫片即可完成可靠密封，无需额外焊接加工，适合现场快装快拆的维护需求。从安装边界来看，垂直方向的总高度从泄放接口端面到顶部六角端的尺寸，适配小空间管路布局的要求，侧向接口的中心到阀体背面的距离预留了足够的扳手操作空间，现场安装拧紧时不会和相邻管路、支架产生干涉，顶部的六角调节端尺寸符合标准开口扳手的操作规格，

　　后期现场校准整定压力时无需专用工装，用常规扳手即可拆开防护外壳调整弹簧预紧力。阀芯密封面采用锥面贴合结构，相比平面密封结构，对中精度更高，闭合状态下的密封比压更均匀，在低压工况下也能保证可靠的密封性能，不会出现微漏问题；阀芯导向段采用和阀体同材质的不锈钢配合，没有额外加装非金属导向套，既避免了非金属材料在温度波动下出现的尺寸变形卡滞问题，也兼容更高的介质温度适用范围。在实际选型应用中，这款阀的0.38口径规格对应的额定泄放流量，刚好匹配通径10到15的小型支管泄放需求，不需要在泄放管路上额外加装变径接头，减少管路泄漏点；阀体上的标识区域直接标注了整定压力数值，现场多阀并排布置时可以快速识别对应阀的压力参数，

　　避免运维过程中出现调错压力的问题。从建模细节来看，所有配合面的尺寸公差都按照机械切削加工的常规精度预留，螺纹段的收尾退刀结构、六角端的倒角、密封槽的圆角都做了完整还原，没有做过度简化，导入装配环境时可以直接用来做管路干涉检查、安装工位模拟，也可以作为小型阀类产品设计的参考结构，提取其中的弹簧加载阀芯布局、直角流道设计、标识集成设计的思路，用到同类型小口径压力控制阀的开发中。需要注意的是，这类直角式泄压阀安装时要保证泄放口垂直向下或者朝向安全泄放方向，避免泄放的介质直接喷向操作人员或者周边敏感设备，同时泄放管路的通径不能小于阀的泄放接口通径，防止泄放背压过高导致阀无法正常回座。
