Burkert8032型DN15流量变送器结构设计

　　这款DN15规格的流量变送器，是流体管路测控系统里常用的 inline 式检测部件，日常在纯水输送、小型化工药剂投加、实验室流体回路、中小型水处理设备的管路上十分常见，它不需要额外旁通管路，直接串接在工艺管道中就能完成流量参数的实时采集，省去了传统插入式流量计需要开孔焊接、现场配装的繁琐工序，对于紧凑布局的小型流体设备来说适配性很强。从结构设计来看，这款产品采用上下对称的活接式管路连接结构，两端的锁紧螺母带防滑滚花纹理，安装时不需要额外夹持阀体主体，只需要用普通管钳卡住活接螺母就能完成和UPVC或者同规格塑料管路的对接，密封面采用锥面配合结构，不需要额外加装生料带或者密封垫片就能达到可靠的密封效果，

　　避免了小口径管路安装时密封件错位导致的渗漏问题。变送器的电气接线部分采用侧出式的赫斯曼接头结构，接线腔和流体腔完全隔离，中间的密封结构能有效避免管路内的流体顺着壳体缝隙渗入电气部分，哪怕是在有轻微喷淋的车间环境里也能稳定工作，电气部分的外壳采用增强尼龙材质，兼顾绝缘性能和抗冲击能力，日常设备搬运、管路检修时的轻微磕碰不会造成外壳破损。从安装边界来看，这款变送器的主体通径为DN15，适配的管路外径和常规1/2寸塑料管路完全匹配，安装时只需要保证前后预留大概5倍管径的直管段就能保证检测精度，不需要过长的稳流段，对于空间局促的柜式集成设备来说十分友好，整体安装高度控制在紧凑范围内，上下管路对接完成后，侧面的电气接头不会和周边的管路、

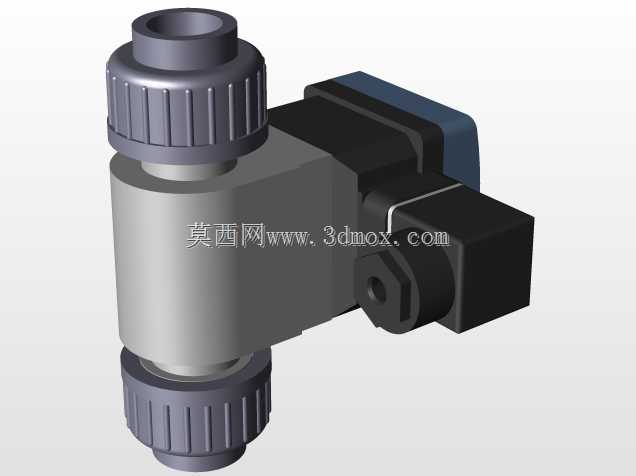

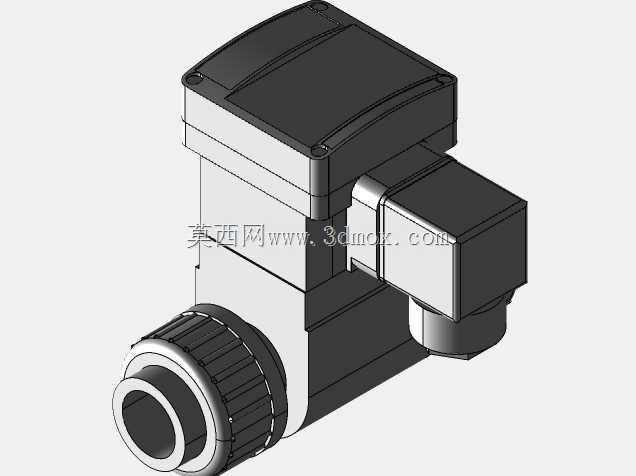

　　阀件产生干涉，接线时可以直接插拔航空插头，不需要拆解变送器主体就能完成线缆更换。在功能设计上，这款产品将流量检测单元和信号变送单元集成在同一个壳体内，不需要额外配置信号转换模块，直接输出标准的工业测控信号就能对接PLC或者二次仪表，省去了现场额外布置转换模块的空间和接线工作量，流体过流部分采用无阻碍的直通流道设计，压损非常小，对于小流量、低压力的流体回路来说不会造成明显的压力衰减，也不容易截留流体中的杂质，日常维护只需要在管路检修时顺带冲洗流道即可，不需要频繁拆解清理。设计这款产品的三维模型时，重点还原了活接螺母的齿形细节、电气接头的安装卡扣位置、壳体上的工艺分型线，所有配合面的尺寸都按照实际产品的装配公差做了预留，

　　比如活接螺母和主体的配合间隙、电气盒和主壳体的定位止口都做了准确还原，不管是用来做设备管路的布局干涉检查，还是做备件的测绘参考，都能直接复用模型里的尺寸参数，不需要再反复核对实物的安装边界。在实际的设备选型过程中，这款变送器常和同品牌的电磁阀、调节阀搭配使用，组成闭环的流体流量调节回路，比如在小型加药装置里，它实时检测药剂的投加流量，反馈给控制系统后调节阀门开度，就能实现精准的药剂投加，避免投加量过大或者不足影响工艺效果；在纯水设备的产水管路上安装这款变送器，可以实时监测产水流量，判断滤芯是否堵塞、膜元件是否存在性能衰减，不需要人工拆检就能掌握设备的运行状态。从结构可靠性来看，这款产品的壳体承压部分做了加厚设计，能满足常规低压流体管路的工作压力要求，上下活接的锁紧行程做了限位设计，安装时不会因为拧动过度导致壳体开裂，电气部分的防护等级能满足常规工业车间的使用要求，哪怕是在湿度较高的水处理车间里，也不会因为凝露导致电路故障。建模过程中对流体接触部分的内壁做了等壁厚处理，还原了实际产品的流道形态，不会出现模型内壁有台阶、阻碍流体的问题，所有外部的安装尺寸都和实物保持一致，比如电气接头的朝向、锁紧螺母的外径、主体的安装中心距都做了精准核对，在做整机设备的三维布局时，可以直接调用这个模型装配到管路中，提前检查是否和周边的钣金框架、其他阀件存在安装干涉，减少现场安装时的整改工作量。
