潜油电泵结构三维设计方案

　　在陆上油田、海上采油平台的井下原油举升作业场景中，潜油电泵是大排量采油工况下的核心流体输送设备，整套机组需要完全沉没在井筒液面以下运行，将地层产出的原油连同伴生的井液一同举升至地面集输管网，相比传统的杆式抽油设备，它没有长抽油杆带来的偏磨、冲程损耗问题，适合斜井、水平井以及高含液量的生产井使用，在中后期高含水油田的提液稳产作业中应用占比逐年提升。

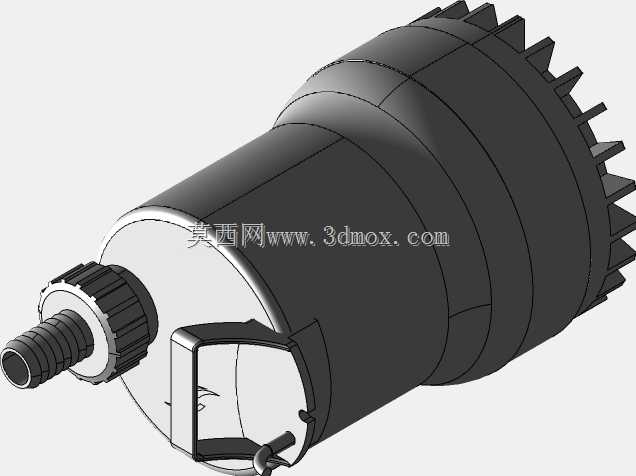

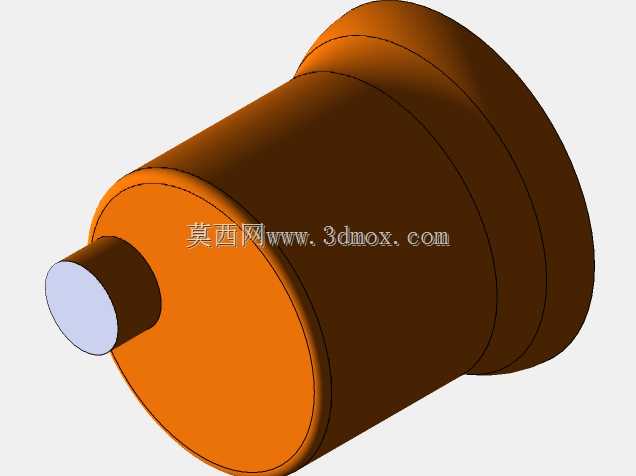

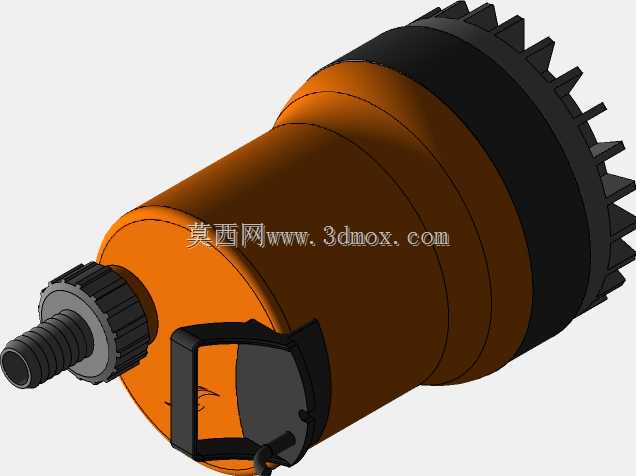

　　从结构设计逻辑来看，这套模型还原的潜油电泵采用多节段集成式布局，最外侧的带散热鳍片的壳体段是电机与保护器的集成舱段，鳍片结构的设计并非冗余造型，而是考虑到井下环境中电机运行产生的热量需要通过井液循环带走，凸起的鳍片能够增大壳体与井液的接触面积，提升散热效率，避免电机长期在高温井筒环境中出现绕组过热绝缘老化的问题。靠近输出端的橙色筒段是多级离心泵的泵体总成，每一级叶轮与导壳的配合精度直接决定泵效，建模时对筒段的阶梯式限位结构做了还原，现场装配时每一级泵节都依靠筒壁的止口定位，不需要额外做同轴度找正，能够大幅缩短井下机组的组装时间，降低现场作业的出错概率。

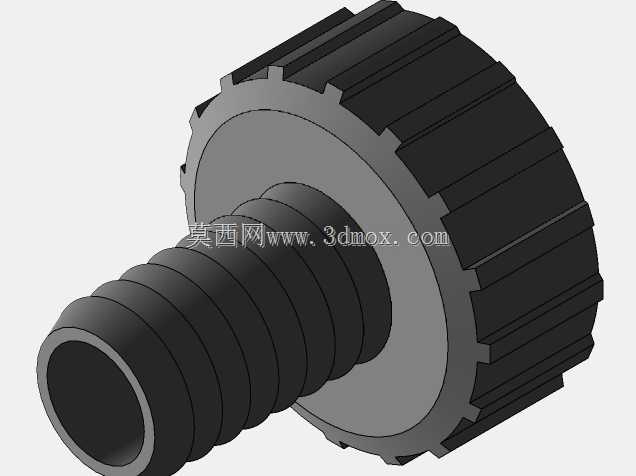

　　端部的带螺纹接头是泵的输出连接端，采用标准的油管连接螺纹，能够直接和现场的生产油管柱对接，接头外侧的滚花防滑结构是为了现场上扣作业时方便管钳夹持，避免钳口打滑损伤螺纹密封面。侧面的卡扣式结构是电缆护罩的固定座，潜油电泵的动力电缆需要顺着泵体外侧一直延伸到地面，这个固定座能够将电缆牢牢卡在泵体表面，避免机组下井过程中电缆被井筒壁刮蹭破损，同时也能防止生产过程中井液流动冲击导致电缆移位磨损。

　　在安装边界的设计考量上，整套泵体的最大外径严格控制在常规套管的通径范围内，模型中鳍片的外边缘到泵体轴线的尺寸经过校核，能够满足5寸半标准套管的下井间隙要求，不会出现下井过程中卡阻的问题。泵体整体的长度分段也符合现场作业的吊装能力限制，每一段筒节的重量都控制在井场作业小吊的额定吊装载荷内，不需要额外调用大型吊装设备就能完成机组对接。

　　从功能特性的还原度来看，模型区分了不同功能段的材质表现：电机段的黑色壳体对应耐高温防腐涂层，能够适应井下高含硫、高矿化度的腐蚀环境；泵筒段的橙色外观对应泵体的耐磨防腐处理层，因为泵段长期过流含砂的井液，内壁需要足够的抗冲蚀能力才能保证较长的检泵周期。端部的进水段做了格栅式的进水口设计，能够阻挡井筒内的较大粒径杂质进入泵腔，避免叶轮被大颗粒杂物卡滞导致泵轴断裂，这个细节在很多简化模型中经常被忽略，但在实际现场应用中，进水口的过流面积与格栅间隙直接影响泵的吸入性能，间隙过小容易被垢片、蜡堵堵塞，间隙过大又起不到防护作用，设计时需要结合油井的出砂、结垢情况匹配对应的格栅参数。

　　很多刚接触采油设备的结构设计人员容易把潜油电泵和普通地面离心泵混淆，实际上二者的使用环境差异决定了结构设计的核心逻辑完全不同：地面泵不需要考虑细长轴的挠度问题，而潜油电泵的泵轴长度可达数米甚至十几米，每一级泵节内都设置有径向滑动轴承支撑轴系，建模时虽然没有把内部的每一个轴承都做单独拆分，但外部筒节的分段位置完全对应内部轴承的支撑点位，每一段筒节的长度都经过轴系挠度校核，保证泵轴高速旋转时的径向跳动量在允许范围内，避免叶轮和导壳发生偏磨。另外保护器的结构集成在电机段靠近泵体的一侧，能够平衡电机腔与井筒的压力差，同时防止井液进入电机绕组，这个位置的密封结构是整套机组的寿命薄弱点，外部壳体上的台阶结构就是密封组件的安装定位槽，装配时密封圈的压缩量完全依靠这个台阶的尺寸精度保证，建模时对这个位置的公差配合做了预留，能够直接导出工程图用于生产加工参考。

　　在实际选型应用中，这套结构的潜油电泵可以根据油井的产液量需求调整泵段的级数，模型的筒段采用参数化建模逻辑，只需要调整中间橙色筒段的节数就能匹配不同扬程的需求，不需要重新设计整套连接结构，通用化的连接接口能够和不同功率的电机段匹配，覆盖不同井深、不同产液量的工况需求。对于三维建模从业者来说，还原这类工业泵设备时不能只做外观的曲面造型，更要理解每一处外部结构对应的实际功能，比如为什么散热鳍片是轴向排布而不是周向环绕，为什么电缆固定座要设计成卡扣式而不是焊接式，这些细节都是现场作业需求倒逼出来的结构设计，脱离实际应用场景的造型是没有工程参考价值的。
