带轮驱动旋转齿轮泵结构设计

　　这款旋转齿轮泵的结构设计，首先围绕流体输送的核心工况展开，在润滑系统、低压液压回路、轻质燃油输送这类对流量脉动要求不极端严苛、但对运行可靠性有明确要求的场景中，这类带轮驱动的齿轮泵应用十分普遍。不同于电机直联的泵型，带轮传动的结构可以通过带轮直径匹配灵活调整泵的工作转速，适配原动机的输出转速区间，同时带传动本身具备一定的过载缓冲能力，能在瞬时负载波动时避免齿轮副承受刚性冲击，延长核心啮合部件的使用寿命。

　　从功能特性来看，该泵采用外啮合齿轮的容积式工作原理，泵腔内部一对参数匹配的齿轮在啮合转动过程中，轮齿脱开侧的容积逐渐增大形成负压，将待输送介质从进油口吸入，随着齿轮转动，介质被封存在齿槽与泵体内壁形成的密闭腔室中，沿壳体内壁被推送至轮齿啮合侧，啮合过程中腔室容积减小，将介质从出油口压出，整个工作过程连续稳定，输出流量与转速基本呈线性对应关系，便于系统做流量匹配计算。泵体侧置的四个油口接口采用标准外圆接头结构，可直接适配硬管或软管的安装连接，接口的位置布局充分考虑了管路走向的避让需求，避免安装时与周边带轮、支架结构产生干涉。

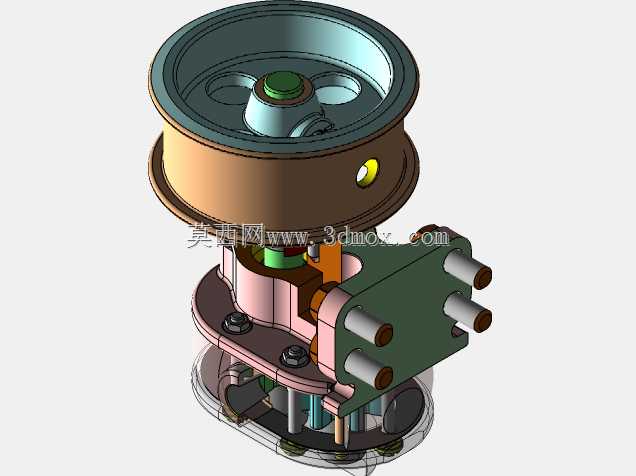

　　设计思路上，这款泵优先考虑了装配与维护的便捷性，整体采用分层堆叠的装配结构，从上至下依次为带轮组件、上端盖、泵体主腔、齿轮副、下端密封座、安装支架，各层之间通过螺栓紧固件连接，结合面采用平面密封加密封垫的结构，既保证装配时的定位精度，也便于后期拆解维护齿轮副、更换密封件。带轮与泵轴之间采用键连接传递扭矩，轴端设置轴向定位挡圈，避免带轮在运转过程中出现轴向窜动；泵轴的支撑部位设置滑动轴承衬套，衬套采用耐磨铜合金材质，可在介质润滑的工况下长期稳定运转，无需额外添加润滑脂，减少日常维护点位。下端的透明密封端盖设计，可以直观观察泵腔内部的齿轮运转状态、介质液位以及是否存在杂质沉积，日常巡检时无需拆解泵体就能判断设备运行状态，降低运维排查的工作量。

　　关于安装边界与外形尺寸，该泵的安装基准为侧置的安装支架平面，支架上预留的四个螺栓安装孔呈矩形分布，孔位间距匹配常规液压站、发动机机体的预留安装位，安装时需保证泵轴与原动机输出轴的平行度误差控制在允许范围内，避免三角带出现偏磨。带轮的外圆直径决定了泵组的整体外廓宽度，安装时需在带轮外侧预留足够的皮带拆装空间，同时带轮旋转区域需设置安全防护结构，避免运维过程中发生卷入风险。泵体的进出油口中心高度与安装基准面的尺寸差经过精准核算，可直接匹配常规管路的安装高度，无需额外做管路变向接头。整体结构的轴向尺寸紧凑，在安装空间局促的小型动力单元、移动式液压设备上也能完成布置，不会因为泵体长度问题挤占其他元件的安装空间。

　　在细节结构处理上，泵体的卸荷槽设计在齿轮啮合区的端盖位置，可有效缓解齿轮啮合过程中的困油现象，降低运转过程中的振动与噪声，避免困油产生的高压冲击对密封件、齿轮端面造成额外损耗。齿轮副的端面间隙控制在合理区间，既保证容积效率不会因为内漏过大出现明显下降，也避免间隙过小导致齿轮端面与端盖在热胀状态下出现摩擦抱死。所有外露的紧固件都采用标准内六角圆柱头螺栓，扳手操作空间充足，拆装时无需特殊定制工具，现场运维的适配性较强。
