耐驰Nemo系列单螺杆泵结构设计

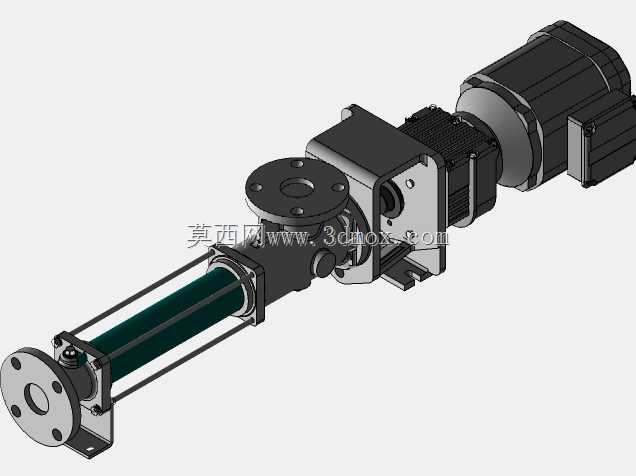

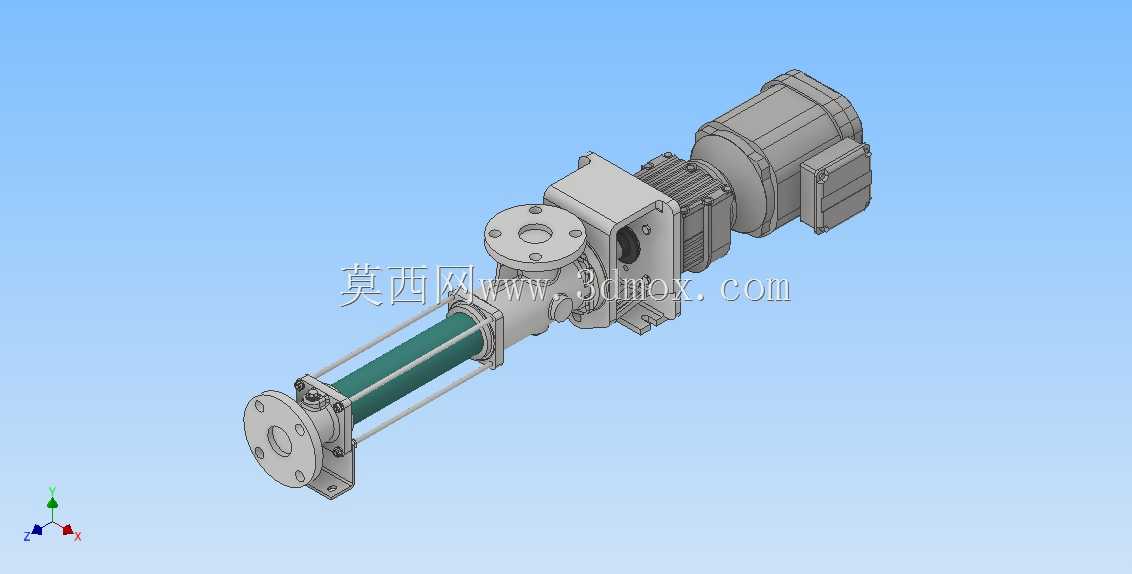

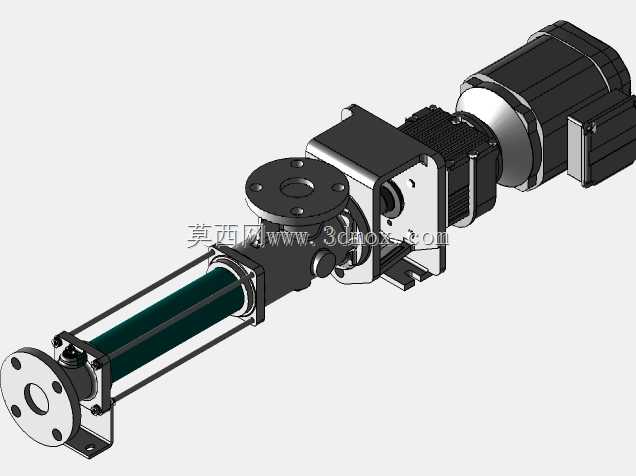

　　在市政污泥输送、粘稠化工介质转运、食品酱料均质输送这类对介质适应性要求极高的工况里，单螺杆泵的应用占比常年居高不下，这次拆解建模的耐驰NM031型单螺杆泵，就是这类工况里非常典型的通用款型。从实际落地的安装场景来看，这款泵的驱动端采用标准卧式电机直联减速箱体的布局，没有额外的联轴器外露结构，整体安装底座的固定孔位沿泵体轴向对称布置，进出口法兰的公称通径匹配常规DN50工艺管线，安装时不需要额外做变径转接，现场配管的容错空间比较大。

　　从功能实现逻辑来看，这款泵的核心输送部件是偏心螺杆与橡胶定子的配合副，建模时特意还原了定子衬套的双螺旋型腔结构，当转子在型腔内做行星回转运动时，啮合形成的封闭腔室会沿轴向匀速推移，不会对输送介质产生强烈的剪切破坏，这也是它能输送含固体颗粒的污泥、高粘度果酱甚至气液混合介质的核心原因。驱动端的减速箱体采用正交齿轮传动布局，把电机的高转速降到螺杆工作需要的低转速区间，同时把电机的卧式安装方向和泵体的轴向输送方向做了90度转换，能有效压缩整机的轴向安装长度，在空间局促的车间设备层里布置时优势很明显。

　　建模过程中对安装边界的还原做了不少细节考量：泵体进出口的法兰螺栓孔严格按照PN16压力等级的标准尺寸排布，密封面的突台高度、倒角尺寸都和实际安装要求一致，避免后期出工程图时出现配管干涉；底座的安装腰型孔预留了足够的调整余量，现场找正的时候可以微调泵体和管线的同轴度，不会因为基础预埋的小误差导致安装卡滞；电机接线盒的位置特意做了可旋转的结构示意，实际安装时可以根据现场进线方向调整接线盒朝向，不用额外拆解电机端盖。

　　从结构设计的合理性来看，这款泵的拉杆式定子固定结构很有实用价值，三根均匀分布的拉紧杆把定子两端的法兰和减速箱体、出口端盖牢牢锁在一起，需要更换定子磨损件的时候，只需要松开拉杆螺母就能把定子从轴向抽出来，不用拆解整个进出口管线，后期维护的工作量能减少六成以上。传动轴和螺杆转子之间采用万向铰接结构，能补偿转子做行星运动时的偏心摆动量，避免传动部件出现附加的弯曲应力，延长核心传动件的使用寿命。另外在轴封位置，建模时还原了标准的机械密封安装腔，既可以适配常规的填料密封，也能直接替换成集装式机械密封，针对不同腐蚀性、不同洁净度要求的输送介质都能快速适配，不用改动泵体的主体铸件结构。

　　在实际选型参考时，这款泵的整体外形尺寸控制比较紧凑，从电机尾端到泵出口法兰端面的总长度控制在1200mm以内，整机重心落在底座安装面的中心区域，运行时的振动幅值很小，不需要做特别厚重的混凝土基础，普通的型钢焊接支架就能满足安装刚度要求。进出口的流向采用轴向进、侧向出的布局，进口端的喇叭口型腔做了顺滑过渡，能减少高粘度介质进入泵腔时的阻力，避免出现进料不足导致的流量脉动问题。针对粘稠介质容易在泵腔残留的问题，泵体最低位置预留了排空螺塞的安装位，停机维护时可以彻底排净泵腔内的残留介质，不会出现介质凝结堵塞泵腔的情况。
