德尔塔DTK-48V12盘装式温度控制器

　　这款盘装式温度控制单元，是工业温控场景里应用极广的典型器件，常见于恒温烘道、小型实验电炉、包装设备热封工位、注塑机料筒温控段、橡塑挤出生产线温控回路这类需要精准控温的点位，作为闭环温控回路的核心控制节点，它承担着温度信号采集、偏差运算、控制量输出的核心作用，直接决定被控温区的温度稳定性与控制精度。

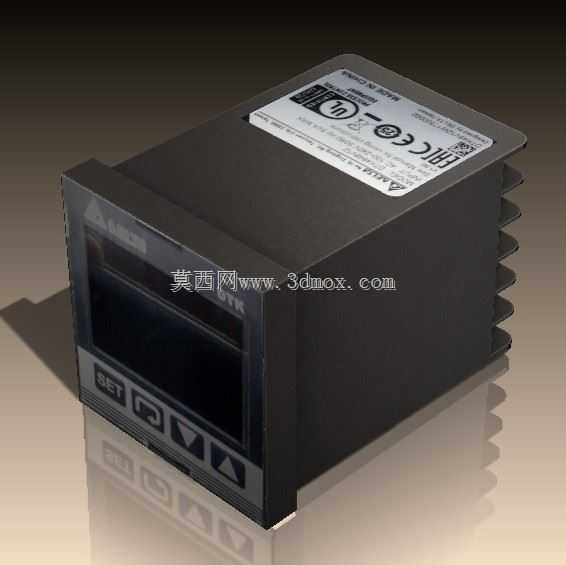

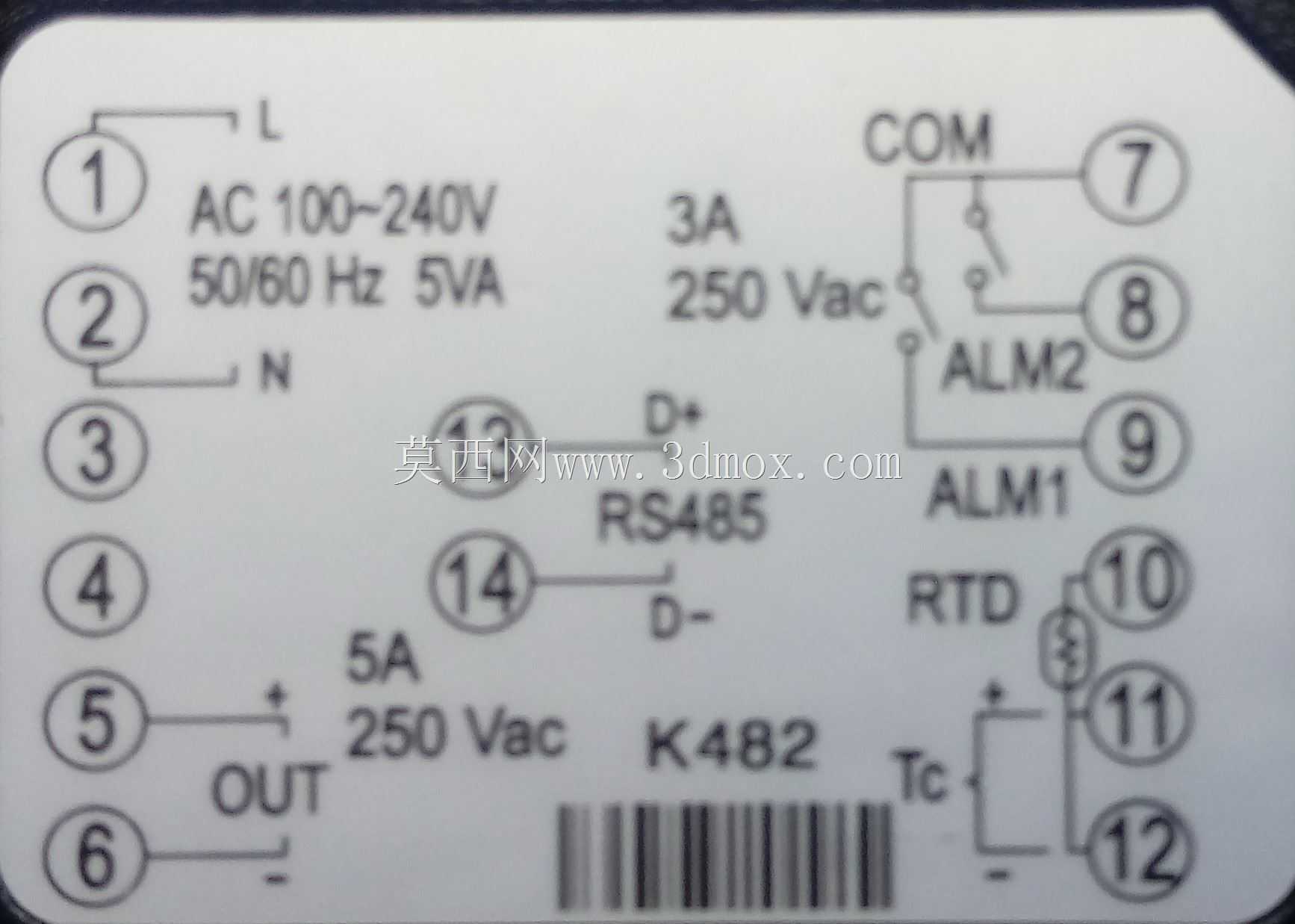

　　从实际安装适配性来看，该控制器采用标准48mm×48mm盘面开孔尺寸，属于工业仪表里通用的1/16DIN规格，适配市面上绝大多数电控柜、设备操作面板的预留开孔位，安装时仅需将本体从面板正面推入开孔，通过侧边自带的卡扣即可完成快速固定，无需额外的安装支架，安装深度控制在100mm以内，不会过度占用电控柜内部的布线空间，接线端子排布在本体尾部，采用插拔式端子排设计，现场接线时可先将端子排拆下完成压接线缆后再插回本体，大幅提升现场装配与后期维护的效率，本体侧面设计有散热鳍片结构，在长时间满负载输出的工况下，可通过鳍片将内部功率器件产生的热量自然散出，无需额外加装散热风扇，降低了设备运行的故障点。

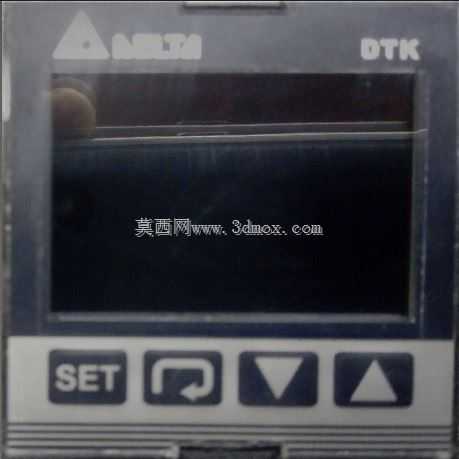

　　从功能配置上，这款控制器支持J型热电偶、PT100铂电阻两类常用温度传感器的信号接入，可覆盖-200℃到800℃区间的温度检测需求，适配绝大多数中低温工业控温场景，自带三路独立输出通道，可根据实际工况配置为继电器开关输出、固态继电器驱动输出或者模拟量输出，既可以搭配交流接触器实现大功率加热回路的通断控制，也可以驱动固态继电器实现更高频的温度调节，还能输出标准模拟量信号对接调压模块、比例阀等执行器件，实现连续的温度调节。面板上配置了高亮度数码显示屏，可实时显示当前测量温度与设定温度值，配套的四个实体按键分别承担参数设置、数值移位、数值增减、设定确认的功能，按键采用长行程轻触开关，按压反馈清晰，戴劳保手套操作时也能准确触发，不会出现误触的情况，面板表面覆盖透明防刮PC面罩，可阻挡车间内的粉尘、少量飞溅的切削液或水汽侵入仪表内部，适配车间复杂的使用环境。

　　从设计思路来看，这款温控器的结构设计完全围绕工业现场的实际使用需求展开，外壳采用阻燃ABS材质注塑成型，满足电控设备的阻燃等级要求，内部电路板做了三防涂覆处理，可在多粉尘、轻度潮湿的工业环境下长期稳定运行，电路设计上集成了输入信号滤波回路，可有效屏蔽车间内变频器、伺服电机等设备产生的电磁干扰，避免温度显示出现跳变、控制输出出现误动作的问题，参数设置层级做了简化处理，常用的温度设定值可通过短按设置键直接进入修改界面，高级参数则通过组合按键进入，既避免了无关人员误改核心控制参数，也方便设备调试人员快速完成参数配置。在实际设备选型过程中，这类标准尺寸的温控器通用性极强，可直接替换同尺寸规格的老旧温控仪表，无需改动面板开孔与接线定义，大幅降低设备改造的工作量与改造成本，建模时完整还原了面板按键布局、尾部接线端子位置、侧面散热鳍片结构与安装卡扣的细节，可直接用于电控柜的布局干涉检查、设备操作面板的可视化装配仿真，也可用于设备操作培训的三维演示素材，帮助装配人员快速掌握仪表的安装位置与接线方向。
