嵌入式数显信号指示控制单元

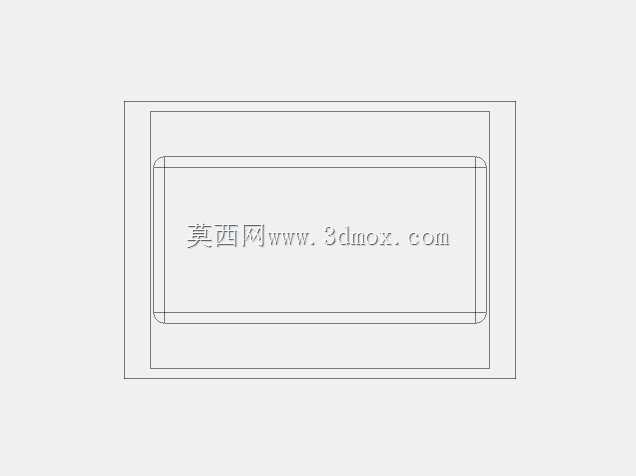

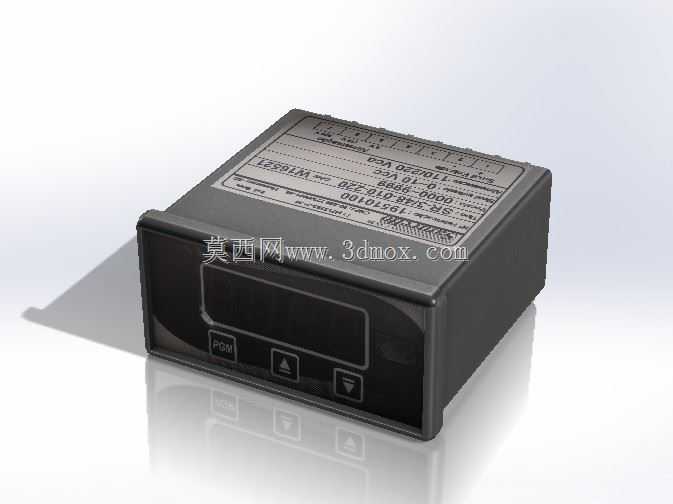

　　在工业自动化生产线的信号采集与状态指示环节，这类嵌入式安装的数显指示单元是现场操作人员获取设备运行参数最直接的交互载体，常见于输送线工位状态监控、小型机组运行参数显示、非标设备本地参数指示等场景，不需要复杂的组网通讯，就能完成标准模拟量信号的就地转换与数值展示，降低现场运维人员的参数读取门槛。从实际使用需求出发，这类单元的设计首先要适配工业现场的标准面板开孔尺寸，整体采用方正的盒式壳体结构，前端面板做了窄边设计，嵌入安装后能与设备面板保持齐平，不会突出过多影响现场操作空间，也避免外力磕碰导致的面板损坏。壳体侧面预留了标准的接线端子安装位，接线方向朝向柜体内部，不会占用面板正面的操作空间，布线时可以顺着柜内走线槽排布，

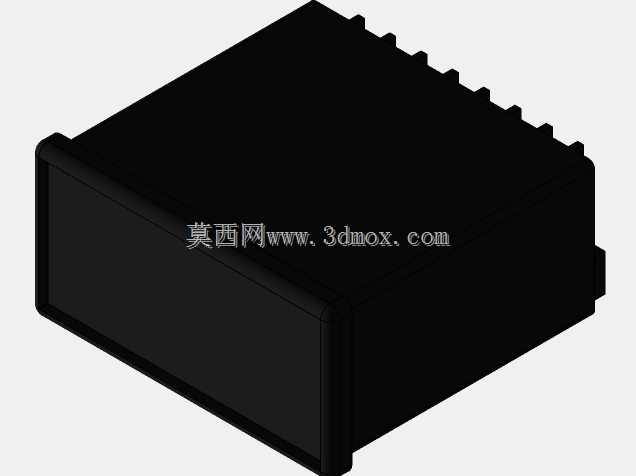

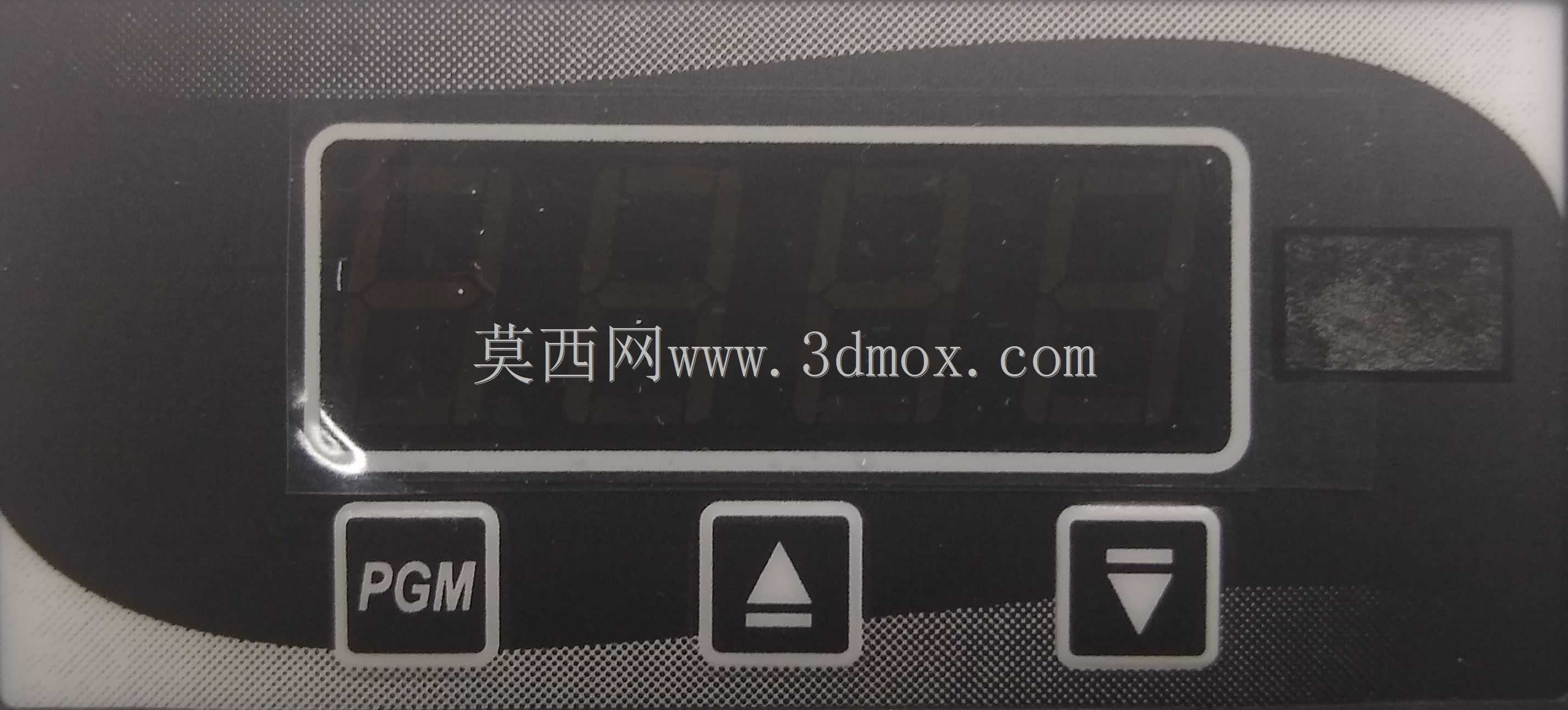

　　不会和柜内其他动力线路产生过多交叉。前端操作区域只保留了三个功能按键，分别对应参数设置、数值上调、数值下调，没有多余的冗余按键，现场操作人员不需要经过复杂培训就能完成量程校准、零点偏移设置这类基础操作，按键采用内嵌式设计，按键表面和面板表面保持齐平，日常清洁设备面板时不会误触按键导致参数错乱。显示区域采用高对比度的数码管方案，相比液晶显示，数码管在工业车间的强光、低温环境下可视性更好，不会因为环境温度过低出现显示拖影，也不会因为现场强光直射导致数值看不清，显示数值范围覆盖0到9999，能适配绝大多数0-10V标准模拟量信号的量程显示需求，不需要额外做量程换算。从结构设计的细节来看，壳体采用阻燃ABS材质注塑成型，壳体壁厚均匀，

　　既保证了整体结构强度，在柜内安装时不会因为接线拉扯导致壳体变形，又能控制整体重量，不会对设备面板造成额外的负重压力。壳体上下边缘做了安装卡扣的预留结构，嵌入面板开孔后，卡扣能自动卡紧面板背面，不需要额外的螺丝固定，安装效率更高，后期维护拆卸时只需要按压卡扣就能将单元从面板正面取出，不需要拆解柜内其他部件。在电路布局的结构适配设计上，内部PCB板采用分层固定方式，电源处理部分和信号采集部分做了物理分隔，减少电源部分的纹波对微弱模拟量信号的干扰，保证显示数值的稳定性，不会因为现场电源波动出现数值跳变的情况。前端面板和壳体之间做了密封胶条的预留槽位，安装后能达到基础的防尘防水等级，适配车间内多粉尘、偶尔有液体飞溅的使用场景，

　　不会因为粉尘进入壳体内部导致电路接触不良。这类指示单元的输入电源兼容100V到220V的交流供电范围，能适配不同国家地区的工业供电标准，不需要额外配置电源转换模块，在出口设备配套时能减少配件选型的工作量，信号输入端直接匹配0-10V的标准模拟量输出，能和绝大多数传感器、变送器、变频器的模拟量输出端口直接对接，不需要额外加装信号转换模块，减少整个控制系统的接线节点，降低故障排查的难度。从安装边界的尺寸设计来看，整体深度控制在100mm以内，嵌入安装时不需要柜内预留过深的安装空间，即使是厚度较薄的壁挂式控制箱也能顺利安装，不会出现柜门关不上的情况，前端面板的显示区域做了下沉式保护，透明保护罩采用耐刮擦的PC材质，长期使用后不会因为擦拭出现划痕影响数值读取，保护罩和面板之间采用超声波焊接固定，不会因为现场振动出现脱落的情况。在实际选型配套时，这类单元不需要复杂的参数配置，只需要根据现场的信号量程设置对应的显示上下限，就能直接投入使用，对于很多不需要复杂控制功能，只需要就地显示参数的工位来说，相比带复杂通讯功能的人机界面，这类数显指示单元的可靠性更高，成本更低，也不会因为程序故障出现显示异常，更适合工业现场长时间连续运行的使用需求。
