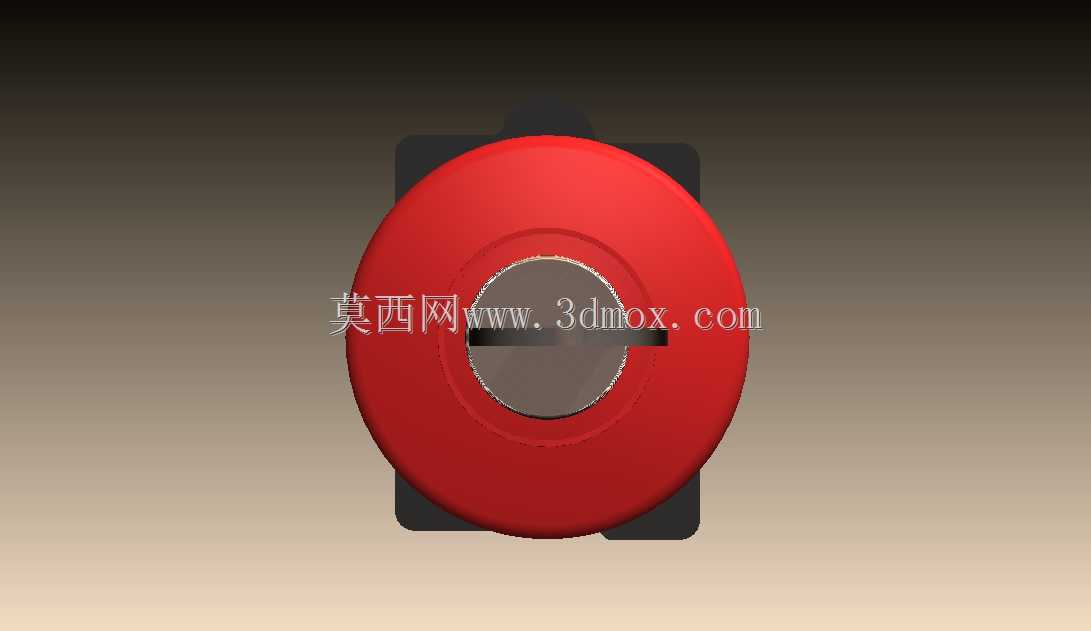

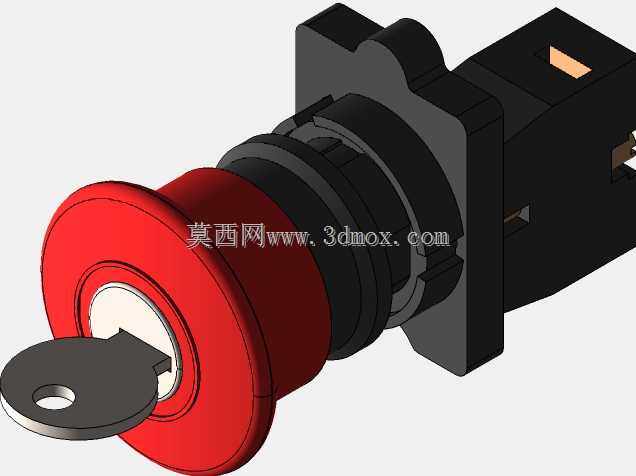

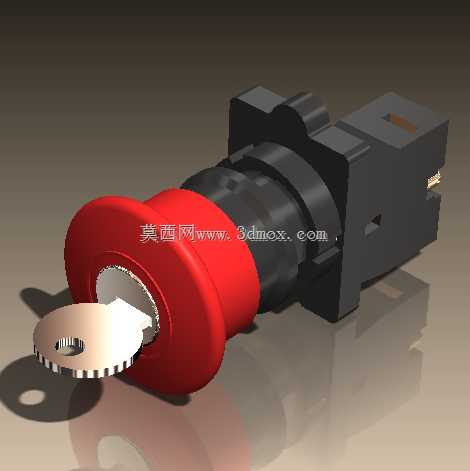

带钥匙复位红色蘑菇头急停按钮结构

　　在工业控制回路的安全设计环节，带钥匙复位的蘑菇头急停按钮是设备安全防护体系里的核心操作元件，这类元件广泛分布在自动化生产线操作工位、机床操作面板、输送设备沿线、起重设备操控端、特种设备操作区等位置，作为现场紧急工况下的快速切断触发装置，承担着第一时间切断设备动力输出、避免危险工况扩大的关键作用。和普通自复位按钮不同，这款钥匙复位式急停采用红色蘑菇头按压触发结构，触发时仅需直接向下按压蘑菇头端面即可完成动作，按压行程设计符合常规操作的施力习惯，操作人员在紧急状态下无需精准定位，手掌或手肘拍击即可触发，避免慌乱中操作失效的风险。触发后按钮会保持在锁定位置，不会因为外力消失自动复位，必须使用配套的专用钥匙插入锁芯旋转后才能解除锁定，

　　这种设计从根源上避免了无关人员误操作复位导致的设备意外重启，只有现场确认危险完全排除的授权人员，才能完成复位操作，完全符合工业安全规范里的防误操作要求。从结构设计来看，这款按钮采用模块化拼接结构，前端蘑菇头操作端采用大直径圆弧过渡设计，边缘做了圆滑倒角处理，既保证了足够的按压接触面积，也避免了尖锐棱角在操作时造成磕碰伤害；中部的安装基座采用标准工业安装尺寸，适配常见的面板开孔规格，安装时从面板正面插入，后部通过卡扣或者螺纹锁紧圈固定，不需要复杂的安装工具即可完成面板装配，基座上的定位卡槽可以避免按钮安装后出现旋转偏移，保证按钮标识方向始终保持正确位置。后部的触点模块采用快接式结构，可以根据实际回路需求搭配常开或者常闭触点组合，

　　常规急停回路优先采用常闭触点串联的接线方式，当线路出现断线故障时也能触发急停动作，进一步提升安全冗余。锁芯结构集成在蘑菇头中心位置，钥匙插入后旋转解锁的行程和按钮复位行程做了联动设计，解锁过程中不会出现卡滞，钥匙只有在复位完成后才能拔出，避免钥匙遗留在锁孔内被无关人员操作。从安装边界来看，这款按钮的面板后部安装深度适配常规厚度的设备控制柜面板，后部接线端子预留了足够的接线空间，适配多股铜芯硬线或者带冷压端子的软线接入，端子的压线结构可以保证接线牢固，不会因为设备运行的振动出现松脱。在实际选型应用中，这类带钥匙复位的急停按钮多用于需要严格管控复位权限的场景，比如大型自动化产线的总急停、特种设备的操作端、有安全联锁要求的设备工位，

　　和普通旋转复位的急停按钮相比，钥匙复位的形式可以明确复位操作的责任主体，避免多人协作场景下出现误复位的安全隐患。建模过程中对按钮的各个配合间隙做了还原，包括蘑菇头和基座之间的活动间隙、钥匙插入的配合公差、后部触点模块的拼接定位结构都做了准确呈现，既可以用于设备操作面板的布局干涉检查，也可以作为电气控制柜三维布线的参考模型，帮助设计人员在方案阶段就确认按钮安装位置的操作可达性、和周边元件的安全距离，避免后期装配时出现位置干涉、操作空间不足的问题。按钮的红色外观符合安全色的规范要求，蘑菇头的表面做了细微的防滑纹理处理，即使操作人员手上有油污或者汗水，也能顺利完成按压触发动作，不会出现打滑的情况。
