斜置式带加强筋连接固定构件

　　在各类工装夹具、小型机架拼接、非标设备局部支撑的场景里，这类斜置连接构件的使用频率并不低，很多时候设备的斜向支撑、角度固定工位都需要这类一体成型的构件来替代零散的角码拼接，减少装配累计误差。从实际使用的角度出发，这个构件的核心作用是完成两个呈固定夹角的部件之间的刚性连接，自身斜向的主体结构直接匹配安装面的夹角需求，不需要额外加装角度调整垫片，装配时只要将两个对接面分别贴合待连接的部件端面，拧入紧固件即可完成固定，相比多零件拼接的连接结构，一体结构的抗形变能力更强，在承受周期性载荷的工位上也不容易出现连接松动的问题。

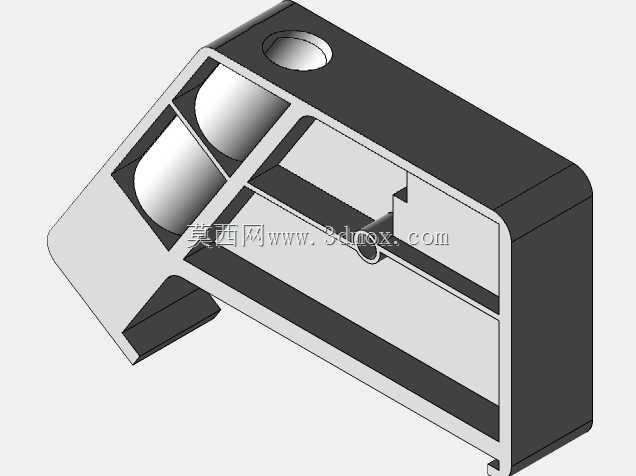

　　设计上这个构件采用了框型加斜向加强筋的结构，主体的外轮廓是斜置的盒型结构，内部沿受力方向布置了整根的加强筋，既可以降低整体的重量，减少材料消耗，又能保证斜向的抗弯、抗扭强度，避免在承受侧向载荷时出现结构弯折。构件上端预留的通孔是主安装孔，用于穿入销轴或者螺栓完成与上部部件的铰接或者紧固，内部的小凸台孔位是辅助定位孔，装配时可以先插入定位销完成构件的预固定，再拧入其他紧固件，降低装配时的对位难度，减少现场安装的调整时间。构件底部的平直端面是下部安装基准面，加工时保证了足够的平面度，与下部支撑件贴合时不会出现间隙，避免紧固后构件存在内应力，长期使用出现应力开裂的问题。

　　从安装边界来看，这个构件的整体外轮廓没有多余的外凸结构，所有的安装孔位都布置在构件的实体区域内，安装时不需要在周边预留太大的操作空间，适合在设备内部空间紧凑的工位使用。构件的壁厚设计均匀，没有出现壁厚突变的区域，不管是采用机加工还是注塑、铸造成型，都不容易出现缩孔、变形的问题，成型后的尺寸稳定性更好。斜向的主体角度是根据常见的设备支撑夹角设计的，在很多小型输送线的侧边挡料架安装、工装夹具的斜向压头支撑、设备外壳的内部加强支撑场景里都能直接适配，不需要再对构件进行二次加工。实际选型时需要注意，这个构件的主安装孔的深度要匹配所选紧固件的长度，避免螺栓过长顶到构件内部的加强筋，导致紧固不到位，下部安装面的固定孔位间距是固定值，选型时要提前核对下部安装基座的孔位间距，保证安装时可以直接对位。另外构件内部的加强筋是沿主受力方向布置的，安装时要注意受力方向与加强筋的走向保持一致，不要让加强筋承受垂直于筋板方向的侧向载荷，避免筋板出现断裂。在一些需要频繁拆装的工位使用时，可以在主安装孔内加装衬套，减少孔壁的磨损，延长构件的整体使用寿命，不需要因为单个孔位磨损就更换整个构件，降低后期的维护成本。
