施迈赛AZM400安全联锁开关三维结构

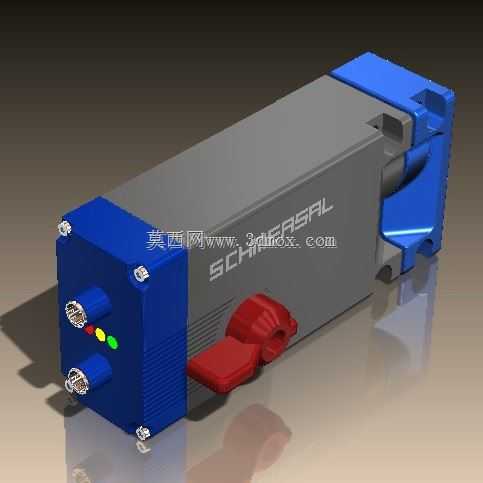

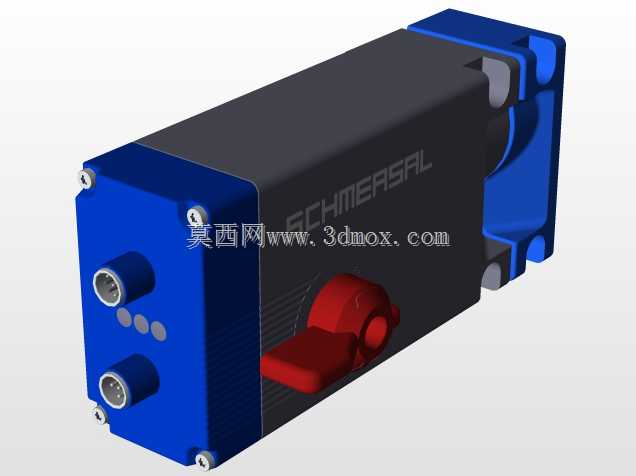

　　在自动化生产线、大型机床加工区域、工业机器人工作站以及各类存在机械伤害风险的设备防护场景中，安全联锁开关是保障人员操作安全、避免设备误启动的核心防护元件，施迈赛AZM400电磁安全锁正是这类应用场景下的典型部件。从三维结构呈现的细节来看，这款开关采用分体式联锁设计，主体为长方体主壳体搭配端部蓝色功能端盖，侧部伸出的红色操作触发件用于和防护门的配套插销配合，当防护门关闭到位时，插销插入开关锁止槽，内部电磁机构完成锁止，同时输出安全通断信号，只有在设备完全停机、安全回路给出解锁信号后，锁止机构才会释放，允许人员打开防护门进入危险区域，相比普通机械式安全开关，它具备电磁锁定功能，可避免设备运行过程中防护门被意外打开触发急停造成生产中断，也能防止人员违规闯入运行中的危险工位。

　　从设计思路层面拆解，这款开关的结构布局充分考虑了工业现场的安装适配性，主壳体的平直侧边预留了标准安装孔位，可直接通过螺栓固定在设备机架或者防护门框的型材上，不需要额外设计复杂的转接支架，端部的蓝色端盖上集成了状态指示灯与接线接口，三个不同颜色的指示灯分别对应电源接通、锁止状态、故障报警三种工作状态，现场运维人员在设备旁就能直观判断开关的工作状态，不需要进入控制柜排查信号，接线接口采用工业标准的航空插形式，防护等级满足车间多尘、存在切削液飞溅的使用环境，避免接线端子受潮积尘造成接触不良。侧部的红色操作件采用圆弧过渡的外形设计，在防护门开关过程中可以顺畅插入锁止槽，不会因为门框的微小安装偏差出现卡滞，同时操作件的受力部位做了加厚处理，能够承受防护门频繁开关带来的反复冲击，长期使用不会出现断裂变形。

　　从安装边界来看，这款开关的整体外形紧凑，主体长度方向的尺寸适配市面上常用的40系列、45系列工业铝型材安装面，安装孔的孔距符合安全开关的通用安装规范，替换同类型其他品牌开关时不需要重新在机架上打孔，降低设备改造的工作量。开关的锁止行程设计预留了足够的冗余量，即使防护门因为长期使用出现轻微下沉、密封条压缩量变化，也能保证插销可靠插入锁止位置，不会出现锁止失效的问题。内部的电磁锁止机构采用直动式锁舌设计，锁止力满足重型防护门的使用要求，不会因为外力撞击导致锁舌缩回，同时内部的安全触点采用强制断开结构，哪怕开关内部出现触点熔焊的极端故障，在触发解锁动作时也能通过机械结构强制断开安全回路，避免安全功能失效。

　　在实际设备选型应用中，这类安全开关通常成对或者多只配合使用，接入设备的安全继电器回路，所有防护门的开关信号全部串联进入安全回路，任意一个防护门被非法打开，都会直接切断设备的动力回路，让运动部件快速停止。三维模型还原的细节中，开关壳体表面的品牌标识、端盖的分模线、接线接口的定位槽都和实物一致，结构工程师在做设备防护设计时，可以直接调用这个模型完成整体布局，检查开关和防护门插销的配合间隙，确认安装位置和周边走线、其他部件不存在干涉，不需要反复测量实物尺寸调整安装位置，能大幅缩短防护系统的设计周期，也能提前规避安装时出现的位置冲突问题。
