台达DVP04DA-S模拟量扩展模块结构设计

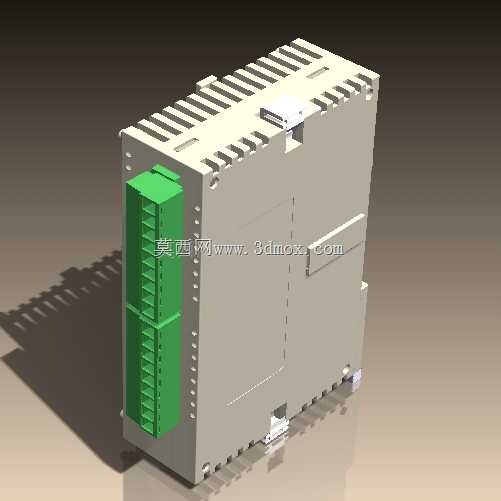

　　在离散制造产线的自动化改造、过程控制类设备的信号链路搭建场景里，模拟量扩展模块是打通PLC主控单元与现场模拟量仪表、执行机构的核心衔接部件，这款台达DVP系列的4路模拟量输出模块，主要承担将PLC运算输出的数字量信号转换为标准工业模拟量信号的职能，可直接对接比例阀、变频器模拟量给定端、电动调节阀、模拟量输入型仪表等现场设备，实现对执行机构的连续调节控制，常见应用在恒温恒湿控制单元、物料配比调节系统、输送线速度同步控制、张力闭环控制等需要连续量输出的工业场景中。从结构设计层面看，这款模块采用了台达DVP-S系列的统一外观设计语言，主体壳体采用浅米灰色阻燃工程塑料注塑成型，壳体表面沿纵向布置了多道平行的散热筋条，这些筋条并非装饰性结构，

　　一方面在模块密集并排安装时，能在相邻模块之间形成稳定的空气流通间隙，避免模块工作时内部电路的热量堆积，另一方面也能提升壳体的结构刚性，减少安装、插拔过程中壳体变形对内部PCB板造成的应力损伤。模块的接线端采用了醒目的绿色插拔式端子排，端子排分为上下两组，对应4路模拟量输出通道的接线端子以及模块供电、公共端等接线位，这种插拔式设计在现场接线、模块更换时无需逐根拆线，只需将整个端子排拔下即可完成模块拆卸，大幅降低现场维护的接线工作量，同时端子排的防呆结构设计能避免安装时插反导致的接线错误。模块的安装结构兼容标准DIN导轨安装方式，壳体底部设计了弹性卡扣结构，安装时只需将模块上沿挂在导轨上，向下按压即可听到卡扣卡入导轨的声响，

　　完成快速固定，拆卸时用一字螺丝刀拨动底部的卡扣拨杆即可将模块从导轨上取下，这种安装方式适配目前电控柜内主流的元件安装规范，可与断路器、继电器、开关电源等元件并排安装在同一根导轨上，充分利用电控柜内的安装空间。从安装边界尺寸来看，这款模块属于紧凑型扩展模块，宽度仅占单排导轨安装位的极小空间，在多模块扩展的PLC系统中，即使挂载多台数字量、模拟量扩展模块，也不会占用过多的柜内横向安装空间，模块的深度尺寸经过优化，可适配深度200mm以上的标准电控柜安装，不会出现柜门关不上的干涉问题。模块侧面设计了扩展连接接口，可直接与同系列的PLC主控单元或者其他扩展模块进行拼接，拼接时通过模块侧面的定位柱与定位孔实现精准对位，避免连接针脚出现歪针、

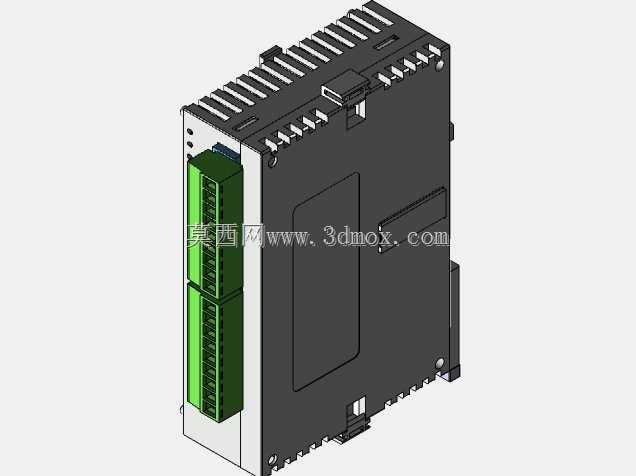

　　断针的问题，拼接完成后模块之间的连接缝隙控制在1mm以内，既保证了连接的可靠性，也让整个PLC站的外观整齐统一。模块正面的端子排旁预留了通道状态指示灯的安装位，每个输出通道对应一个状态指示灯，可直观显示通道的工作状态，方便现场调试人员快速判断通道是否正常输出信号，无需借助万用表逐点测量，提升现场调试的效率。在电路防护设计上，模块内部的模拟量输出电路做了光电隔离处理，可有效阻断现场侧的浪涌、干扰信号串入PLC主控单元，避免电网波动、现场大功率设备启停产生的电磁干扰影响系统运行稳定性，同时输出通道具备过流保护能力，当现场接线出现短路问题时，模块会自动限制输出电流，避免通道电路烧毁，提升模块在复杂工业现场的运行可靠性。在进行三维建模时，这款模型完整还原了模块的所有结构细节，包括壳体表面的散热筋纹理、端子排的每一个接线位结构、底部导轨卡扣的活动结构、侧面扩展接口的针脚布局、壳体上的安装定位细节等，可直接用于电控柜的三维布局设计、虚拟调试场景中的PLC站可视化展示、工业自动化教学的演示模型使用，结构工程师在进行电控柜布局设计时，可直接调用该模型进行安装干涉检查，提前确认模块与柜内其他元件、线槽、走线的空间位置关系，避免现场安装时出现尺寸干涉问题，减少现场安装的返工量。
