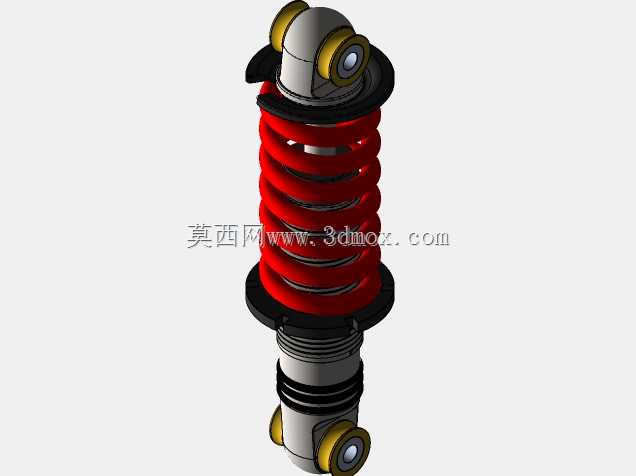

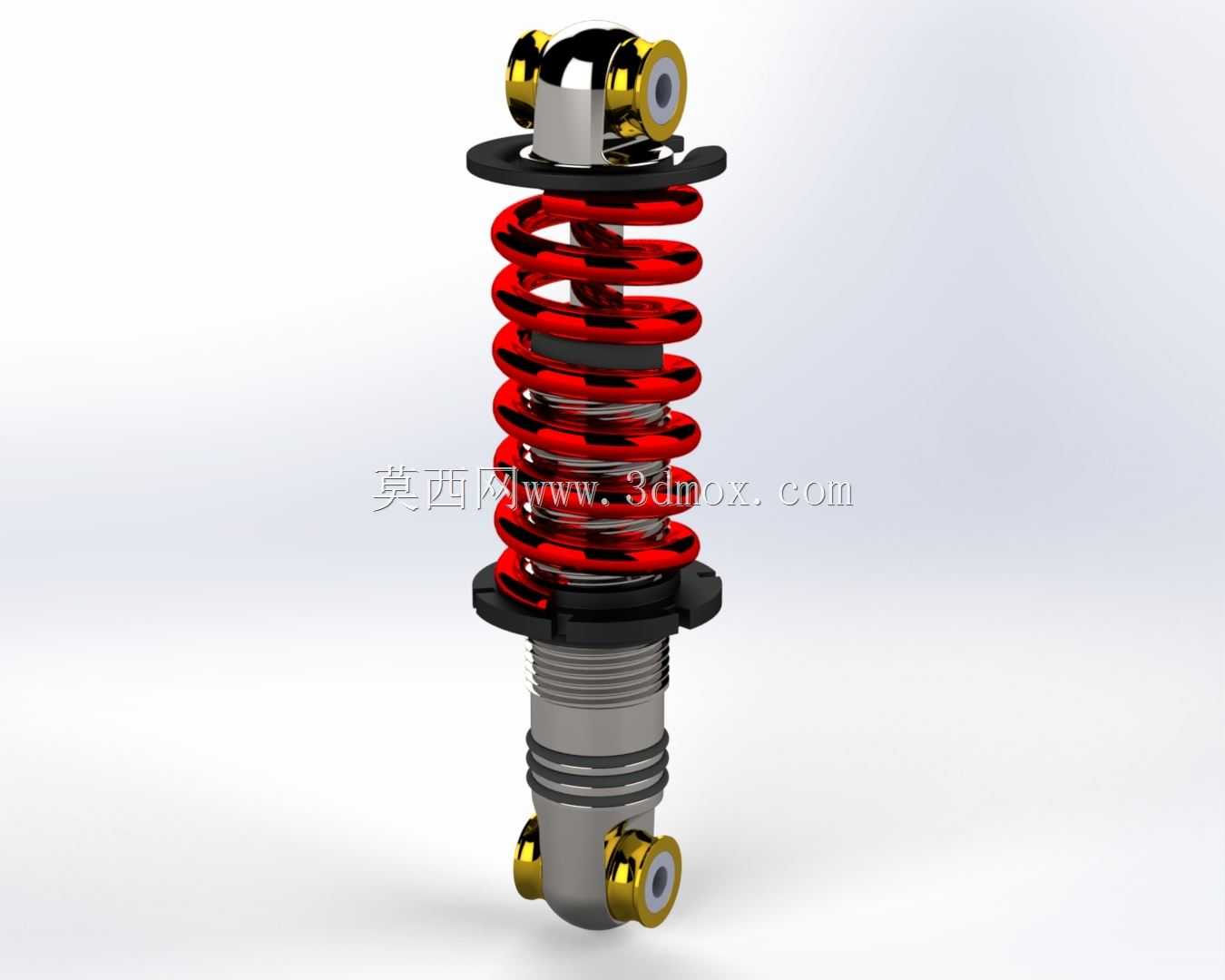

教学用可调式螺旋弹簧减震结构

　　在机械类专业的结构原理教学场景中，这类可调减震结构是讲解弹性缓冲、阻尼耗能、刚度匹配知识点的典型教具，同时也可作为小型非道路代步车辆、实验台架缓冲模块的设计参考样件，能帮学习者快速建立弹性支撑类部件的设计逻辑，避开实车减震器结构复杂、拆解难度大的问题。从实际用途来看，该结构核心作用是承接上下端的交变载荷，通过螺旋弹簧的形变吸收冲击能量，配合筒身内部的阻尼结构耗散振动能量，避免冲击直接传递到承载主体上，可调设计的核心是可以通过调整筒身的螺纹配合长度，改变弹簧的预压缩量，从而匹配不同载荷下的刚度需求，适配不同重量的承载平台或是不同冲击强度的使用场景。

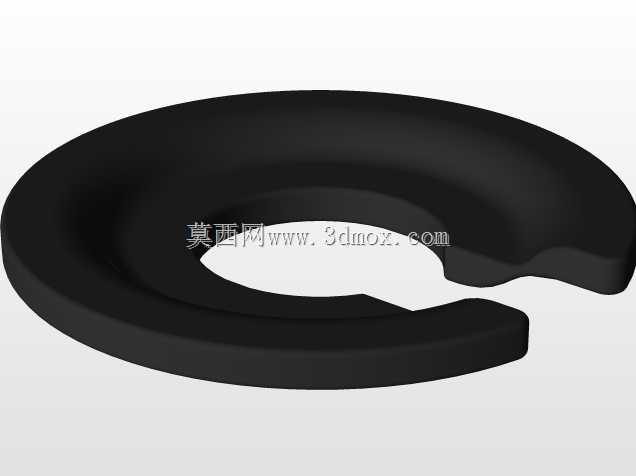

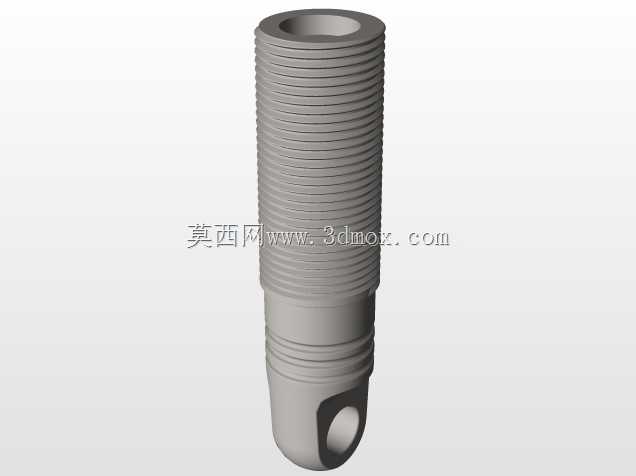

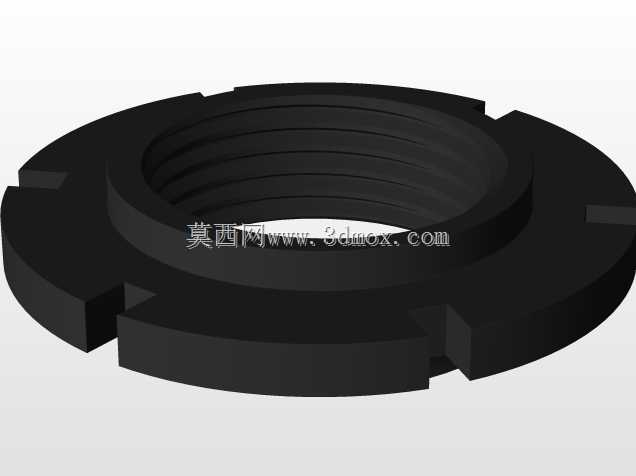

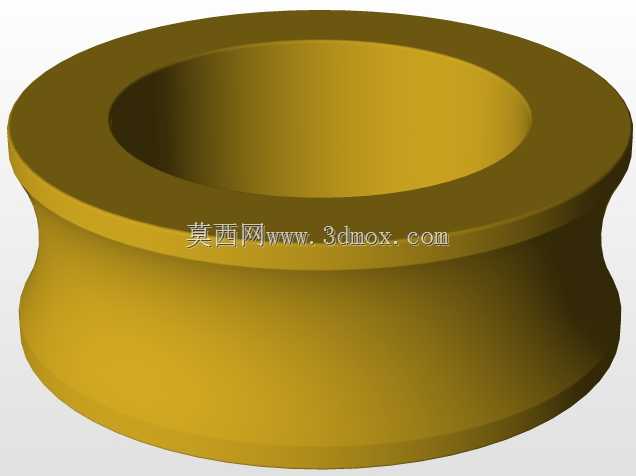

　　从功能特性上拆解，该结构上下端均采用带衬套的铰接安装端，铰接端内置的金属橡胶复合衬套可以补偿安装过程中的小角度偏差，同时过滤高频小幅振动，避免铰接位置出现硬接触磨损；红色螺旋弹簧采用等节距圆柱螺旋结构设计，弹簧刚度线性度好，形变过程中不会出现刚度突变，适合教学场景下的受力分析演示，弹簧表面做了喷塑处理，既可以防锈也能直观区分部件；中间的阻尼筒身采用螺纹调节结构，旋转调节螺母即可改变弹簧的初始预紧力，不需要拆解整个结构就能完成刚度调整，操作门槛低，适合教学过程中快速调整参数演示不同工况下的减震效果；上下端的弹簧座采用限位台阶设计，能避免弹簧在大幅压缩过程中出现侧向滑移脱出的问题，弹簧座与阻尼筒之间设置有耐磨垫片，减少弹簧反复形变过程中对筒身表面的磨损。

　　设计思路上，该结构优先考虑了教学场景的易观察性，没有设置封闭的外防尘罩，弹簧、调节螺纹、铰接端的结构完全外露，学习者可以直接观察到各个部件的配合关系，理解载荷传递路径：上端铰接端接收冲击载荷后，将力传递到上弹簧座，压缩螺旋弹簧产生形变，同时带动阻尼筒的活塞杆做往复运动，阻尼介质通过节流孔产生阻尼力将振动能量转化为热能耗散，下端铰接端将剩余的平缓载荷传递到承载结构上。尺寸与安装边界方面，该减震结构整体为同轴圆柱布局，最大外径由弹簧外径决定，安装时需要预留的径向空间略大于弹簧外径，避免弹簧压缩过程中出现径向剐蹭；上下铰接端的安装孔为同轴通孔设计，安装时需要保证两端安装支架的铰接孔同轴度偏差在允许范围内，避免衬套承受额外的侧向力；调节螺纹的行程决定了弹簧预紧力的调整范围，设计时预留了足够的调节余量，既可以将弹簧预紧力调整到较小值演示软阻尼效果，也可以调整到较大预紧力演示硬支撑效果，满足不同教学演示需求；筒身的活塞杆做了表面硬化处理，耐磨性能好，反复伸缩演示也不会出现表面拉毛的问题，适合教学场景下高频次的操作演示。在结构细节上，上下铰接端的连接耳采用对称布局，安装时不需要区分方向，降低了教学演示过程中的操作复杂度，弹簧的两端都做了磨平处理，和弹簧座的接触面积更大，受力更均匀，不会出现局部应力集中导致的弹簧端圈断裂问题。
