老式平行轴二级齿轮减速传动装置

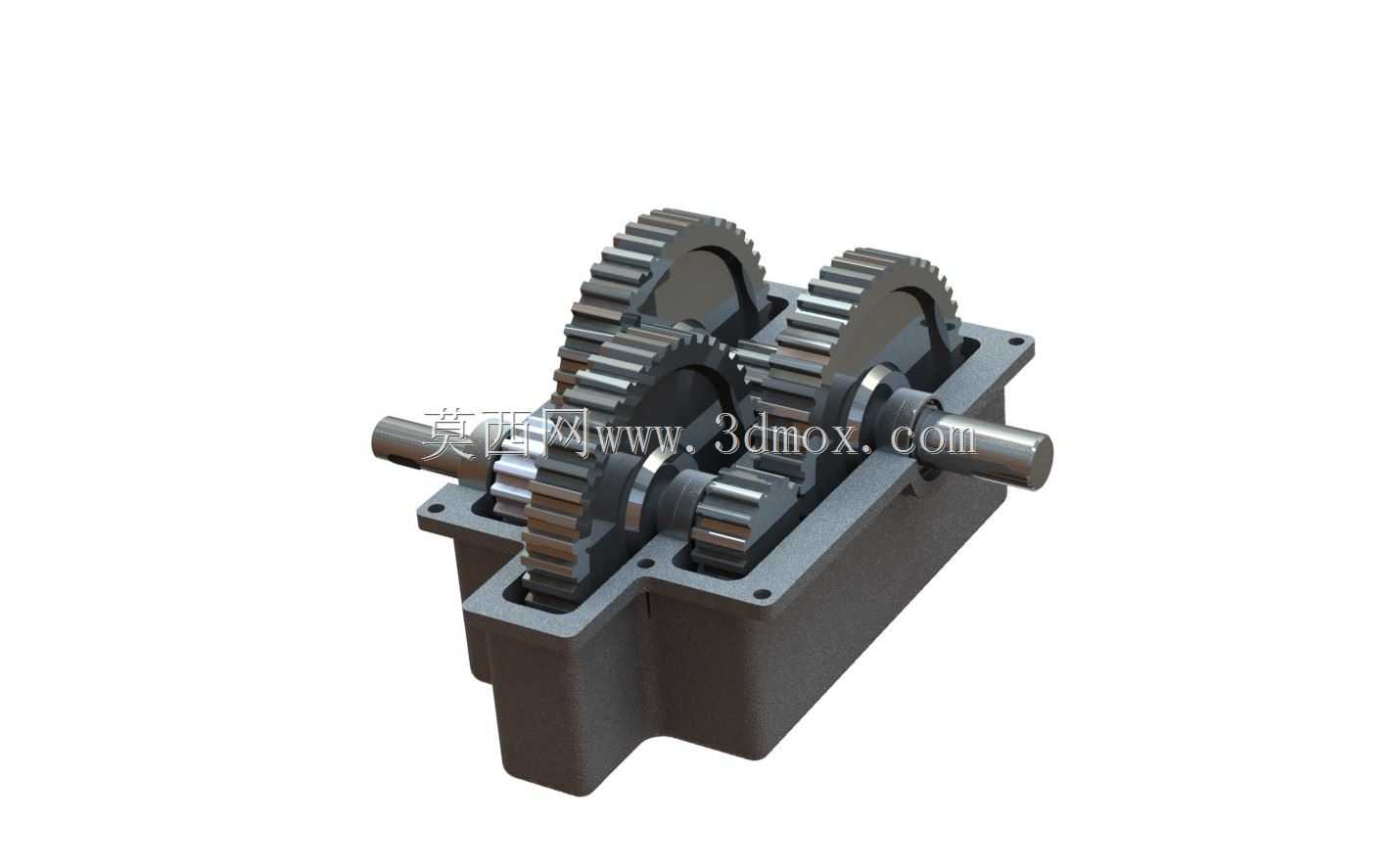

　　这套平行轴齿轮减速结构，是早年工业传动场景里应用极广的经典构型，在中小功率的输送线、轻工包装设备、小型机床进给机构里都能见到它的身影，核心作用是把原动机输出的高转速低扭矩动力，通过多组齿轮的啮合传动，转换成适配作业端需求的低转速高扭矩输出，同时保证传动过程的稳定性与负载承载能力。从结构布局来看，它采用的是展开式二级平行轴设计，输入轴与输出轴分别布置在箱体两侧的轴孔位，中间通过两根中间轴完成两级齿轮的动力传递，第一级为小齿轮带动大齿轮完成第一阶段减速，第二级再通过中间轴上的小齿轮啮合输出轴上的大齿轮，完成第二阶段减速，整体传动比分配偏向等强度设计，能让各级齿轮的接触疲劳强度与弯曲疲劳强度尽量趋近，避免某一级齿轮过早出现磨损或点蚀失效。

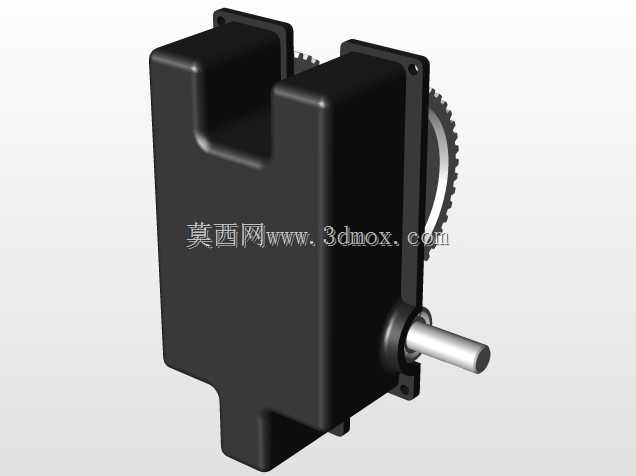

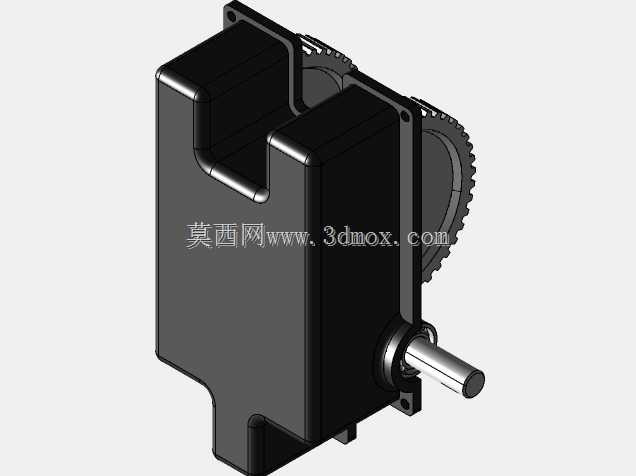

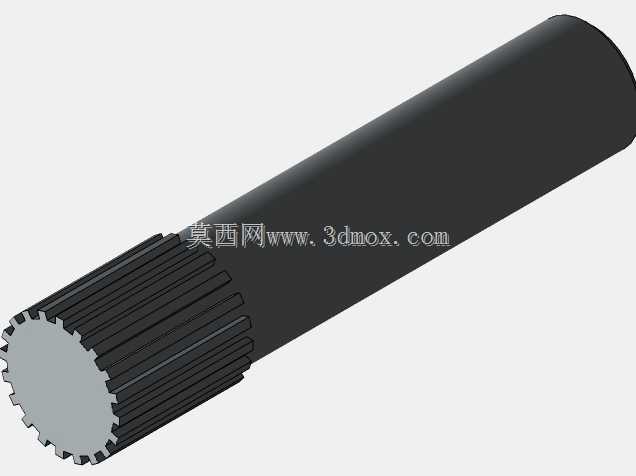

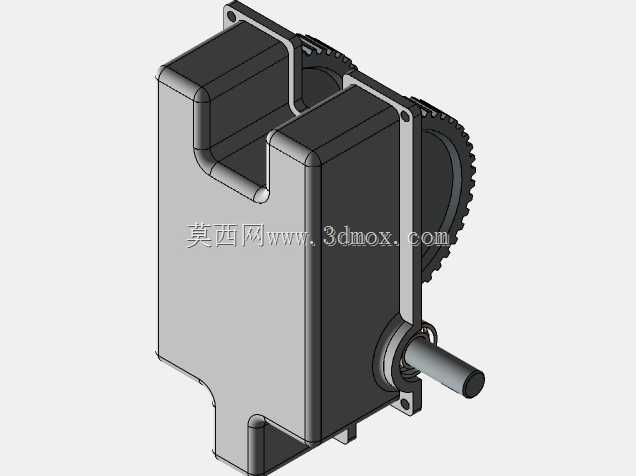

　　箱体采用剖分式灰铸铁铸造结构，上下箱体通过结合面的定位销与连接螺栓完成紧固，箱体内腔预留了足够的齿轮运转空间与储油腔，运转时齿轮带起的润滑油可以飞溅到各个啮合点与轴承位置，完成润滑与散热，不需要额外配置复杂的强制润滑系统，非常适合长期连续运转的工况，维护成本也相对更低。轴系部分采用阶梯轴设计，每个轴上的齿轮通过平键完成周向固定，轴肩与套筒完成轴向定位，支撑部位选用深沟球轴承，能同时承受径向载荷与少量轴向载荷，适配齿轮啮合时产生的径向分力与少量轴向窜动，轴承端盖通过螺栓固定在箱体侧壁，既可以限制轴承的轴向位置，也能通过端盖上的密封槽安装毡圈油封，避免箱体内的润滑油泄漏，同时阻挡外界的粉尘、切削碎屑进入箱体内部污染润滑油。

　　设计时的安装边界需要重点关注，箱体底部的安装脚带有四个沉头安装孔，孔位间距是现场安装时匹配设备机架的核心尺寸，输入轴与输出轴的轴伸长度、轴径以及键槽尺寸，需要和原动机输出端、作业负载输入端的联轴器尺寸完全匹配，避免出现同轴度偏差过大导致的运转振动、轴承过早损坏的问题。箱体顶部预留了透气塞安装位，用来平衡箱体内外的气压差，避免长时间运转后箱体内温度升高、气压增大导致润滑油从密封缝隙处渗漏，箱体下部设置了油塞安装孔，用来定期更换箱体内的润滑油，侧面还预留了油标安装位，可以直观观察箱体内的润滑油液位，保证油量处于合理区间，既不会因为油量过少导致齿轮啮合面润滑不足出现干磨，也不会因为油量过多导致齿轮运转阻力过大、油温升高过快。

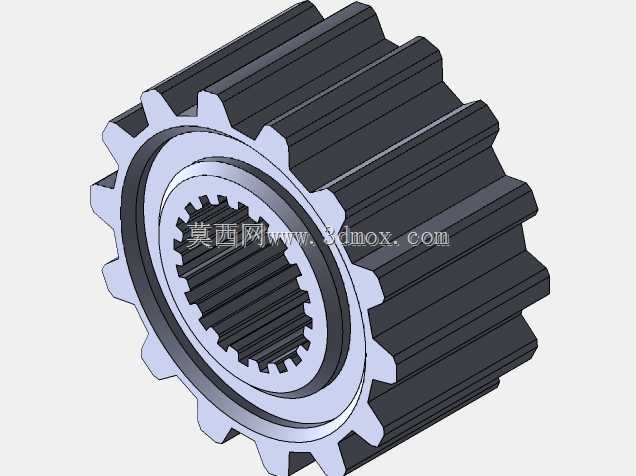

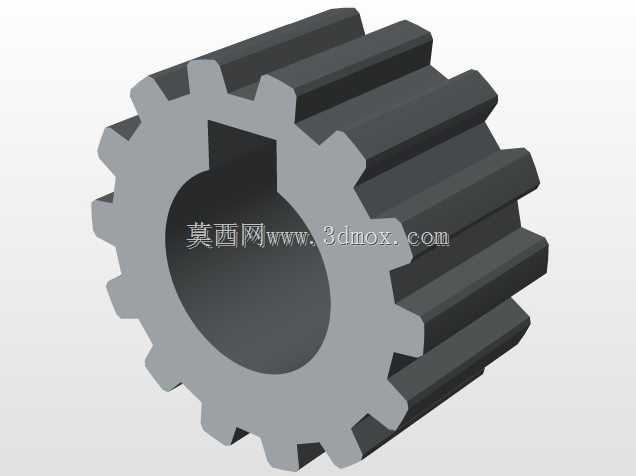

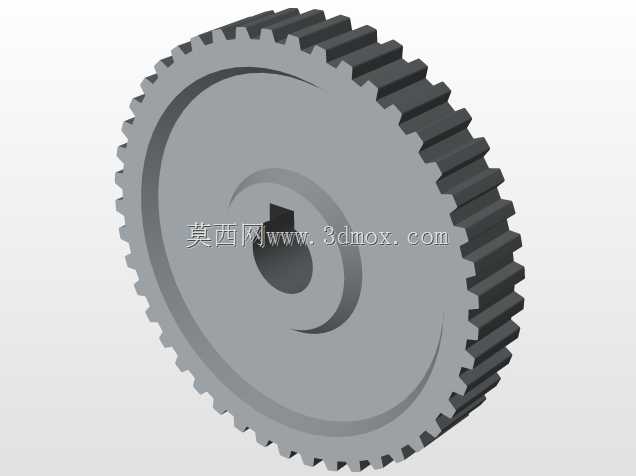

　　这套结构的齿轮全部采用直齿圆柱齿轮设计，相比斜齿轮虽然传动平稳性稍弱、运转噪音略大，但加工难度更低，装配时不需要调整轴向间隙，对安装精度的要求更宽松，非常适合早年加工设备精度有限、现场维护人员技术水平参差不齐的应用场景，在负载波动不大、转速不是特别高的传动场景下，使用寿命可以达到上万小时，即使出现齿轮磨损、轴承损坏的故障，也可以快速拆开箱体更换备件，不需要整体更换整套减速装置。在实际选型应用时，需要根据负载端的额定扭矩、峰值扭矩、运转转速来匹配对应的传动比，核对齿轮的模数、齿宽参数是否满足负载承载要求，同时要确认安装时输入轴与原动机的同轴度、输出轴与负载端的同轴度误差控制在允许范围内，避免额外的附加载荷作用在轴与轴承上，日常维护时只需要定期检查润滑油的清洁度与液位，按周期更换润滑油，紧固连接螺栓，就能保证整套装置长期稳定运转。
