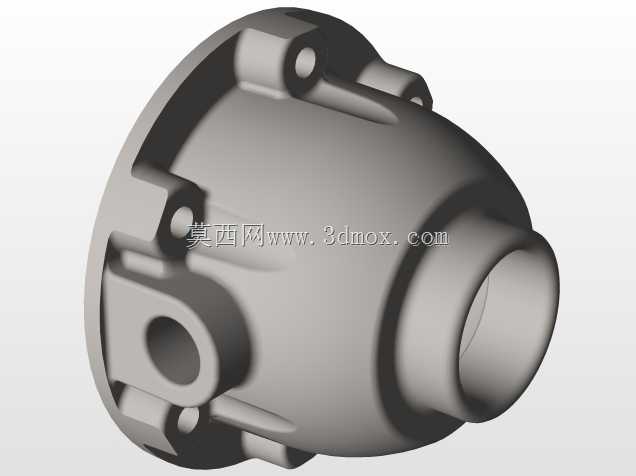

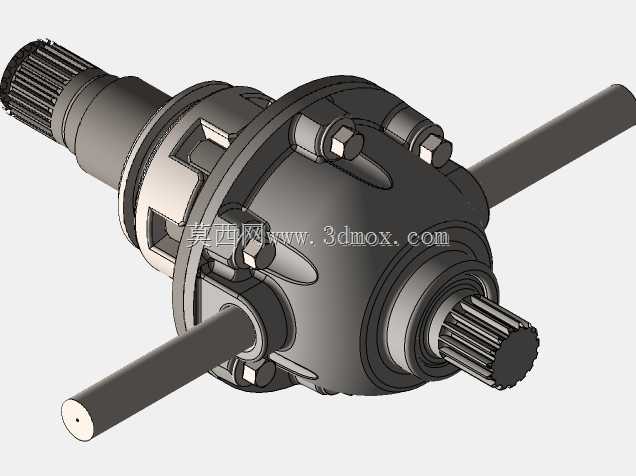

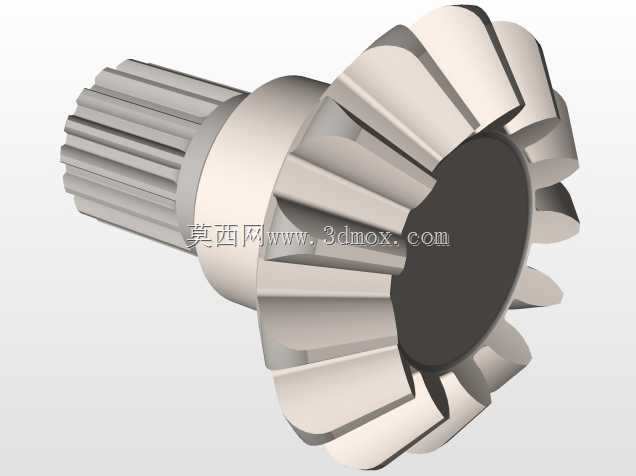

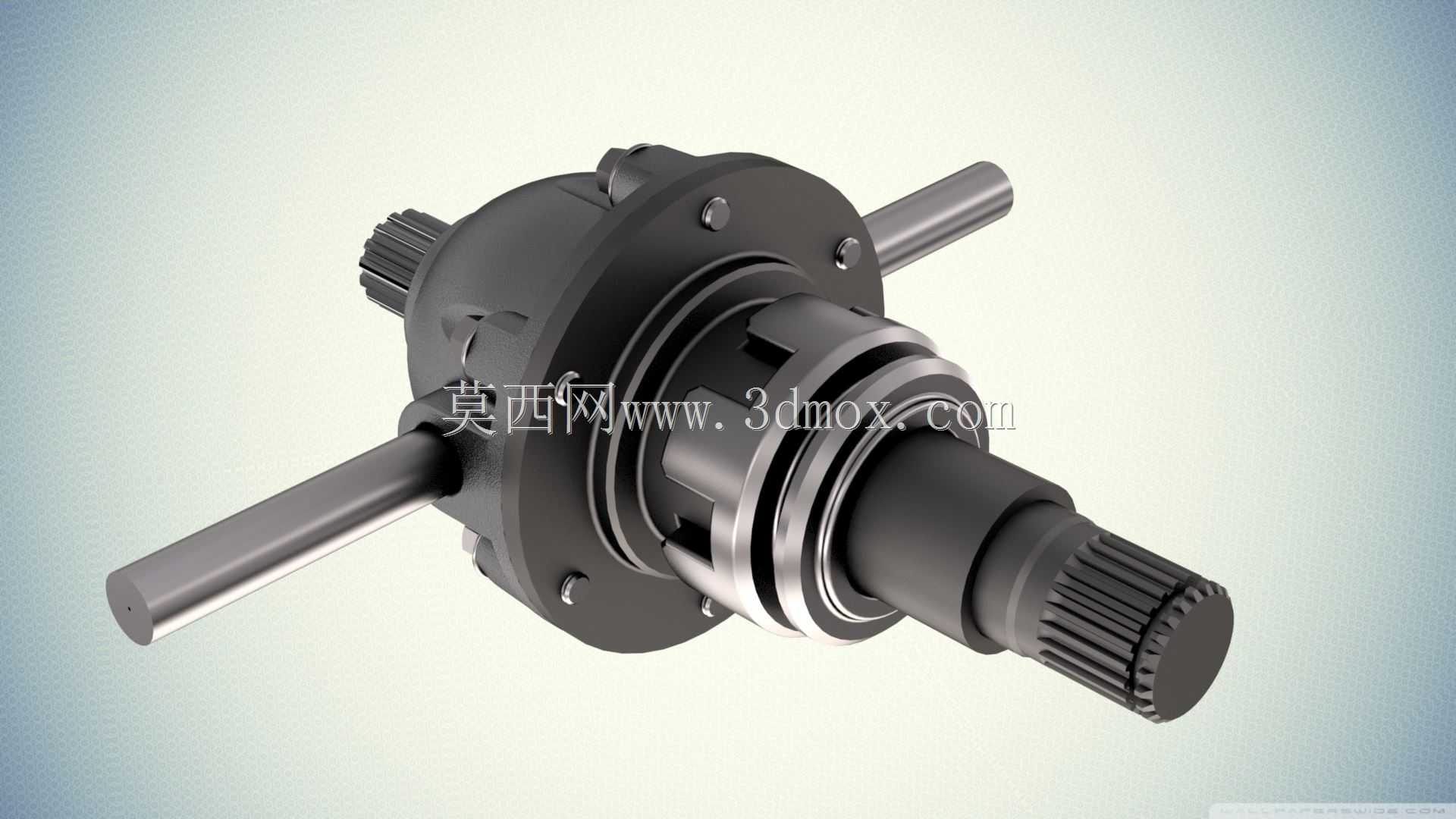

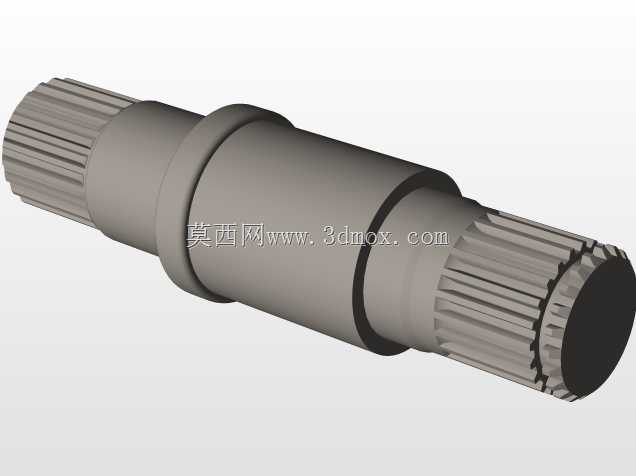

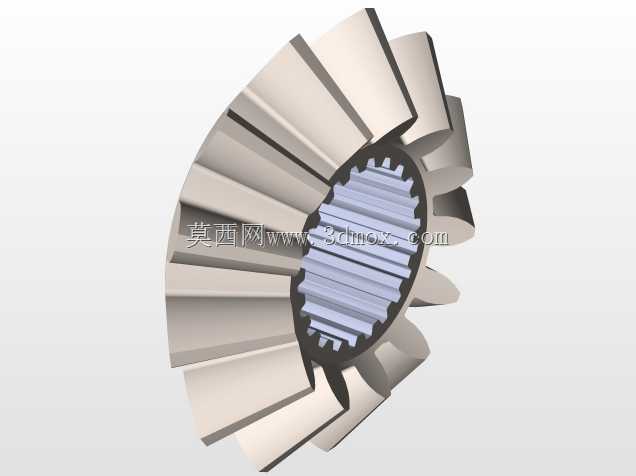

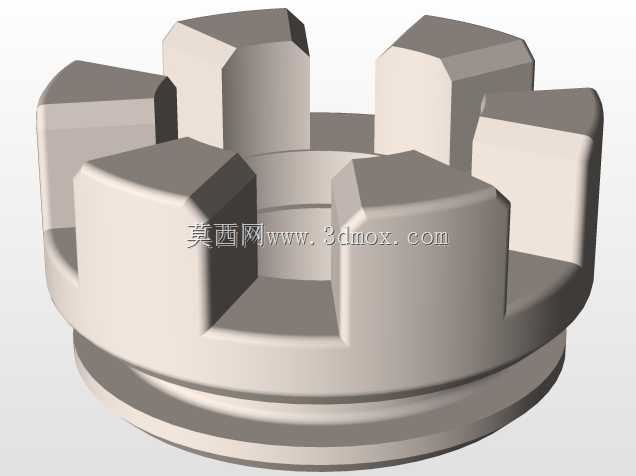

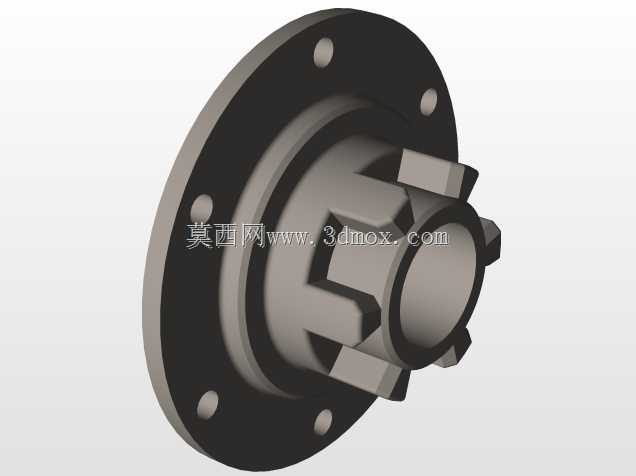

这套差速齿轮结构主要应用于轮式行走机械的驱动桥内部,核心作用是在动力输入持续传递的前提下,允许两侧输出半轴以不同转速旋转,抵消车辆转弯、非平整路面行驶时两侧驱动轮的滚动行程差,避免轮胎出现滑拖、异常磨损,同时保证动力持续传递至驱动轮,不会出现单侧轮悬空后另一侧完全失扭的问题。从结构设计来看,整体采用对称式锥齿轮啮合布局,核心包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮以及对应的轴向推力垫片,输入动力通过差速器壳端部的花键段接入,壳体带动十字轴同步旋转,行星齿轮随十字轴做公转的同时,可根据两侧半轴的转速差绕十字轴轴颈自转,实现两侧输出转速的动态调节。设计过程中重点考虑了啮合齿面的受力均匀性,行星齿轮背部的球面与差速器壳内球面配合,保证齿轮啮合时可自动微调对位,避免偏载造成的齿面点蚀;半轴齿轮与行星齿轮的啮合间隙通过调整垫片厚度控制,既保证齿侧间隙符合润滑要求,又避免间隙过大造成传动冲击。安装边界方面,差速器壳体两端的轴颈用于适配驱动桥壳内的轴承位,两个半轴输出轴沿壳体轴线方向对称伸出,轴端花键与半轴齿轮内花键配合,输入花键段的直径、齿数与主减速器从动齿轮的安装位匹配,整体径向最大轮廓尺寸需要适配驱动桥壳的内部安装腔,轴向安装尺寸需要预留两侧轴承、调整螺母的装配空间,避免装配后出现轴向窜动。实际应用中,这类差速结构广泛匹配于轻型乘用车、小型工程车辆的非断开式驱动桥,齿轮参数设计时需要根据整车满载轴荷、发动机最大输出扭矩校核齿面接触强度与齿根弯曲强度,行星齿轮轴的剪切强度、差速器壳的螺栓连接强度也需要同步校核,保证大扭矩输入工况下结构不会出现失效。壳体外部的紧固螺栓沿圆周均布,用于连接差速器壳的左右两部分,装配时需要按对角顺序拧紧至规定扭矩,保证壳体合箱面的压紧力均匀,避免运转过程中出现壳体变形影响齿轮啮合精度。
