钣金结构简易电源防护箱体设计

　　这款钣金材质的电源箱体，主要面向小功率工业控制设备、桌面型工控装置、小型电子测试仪器的内置电源模块防护场景，日常应用中多嵌入设备机架内部、仪器壳体腔体中，承担电源模块的物理防护、电磁屏蔽、散热导流、安装定位多重作用，区别于标准商用ATX电源外壳，这款箱体的结构更偏向定制化适配，可兼容非标准尺寸的开关电源板、整流滤波组件，适配小批量设备的定制化装机需求。从实际使用的角度看，这类电源箱体首先要解决的是电源组件与设备其他部分的物理隔离问题，避免电源板上的高压焊点、裸露接线端触碰设备内其他金属构件造成短路，同时金属钣金的壳体也能形成基础的电磁屏蔽层，降低电源开关工作时产生的高频电磁干扰对设备内信号采集、控制电路的影响，

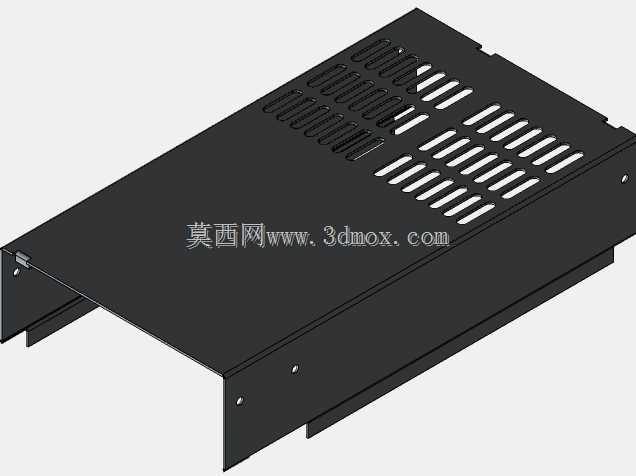

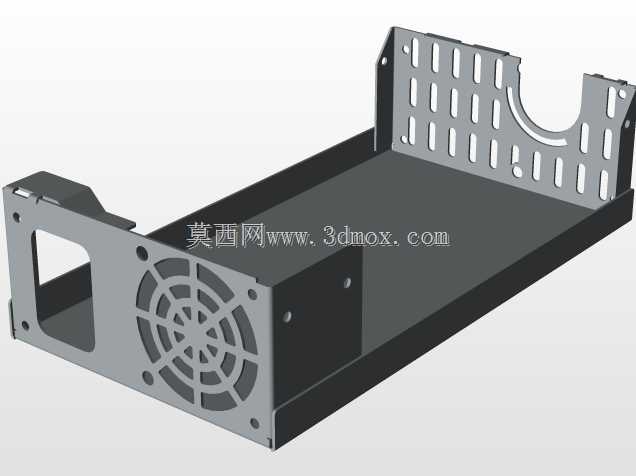

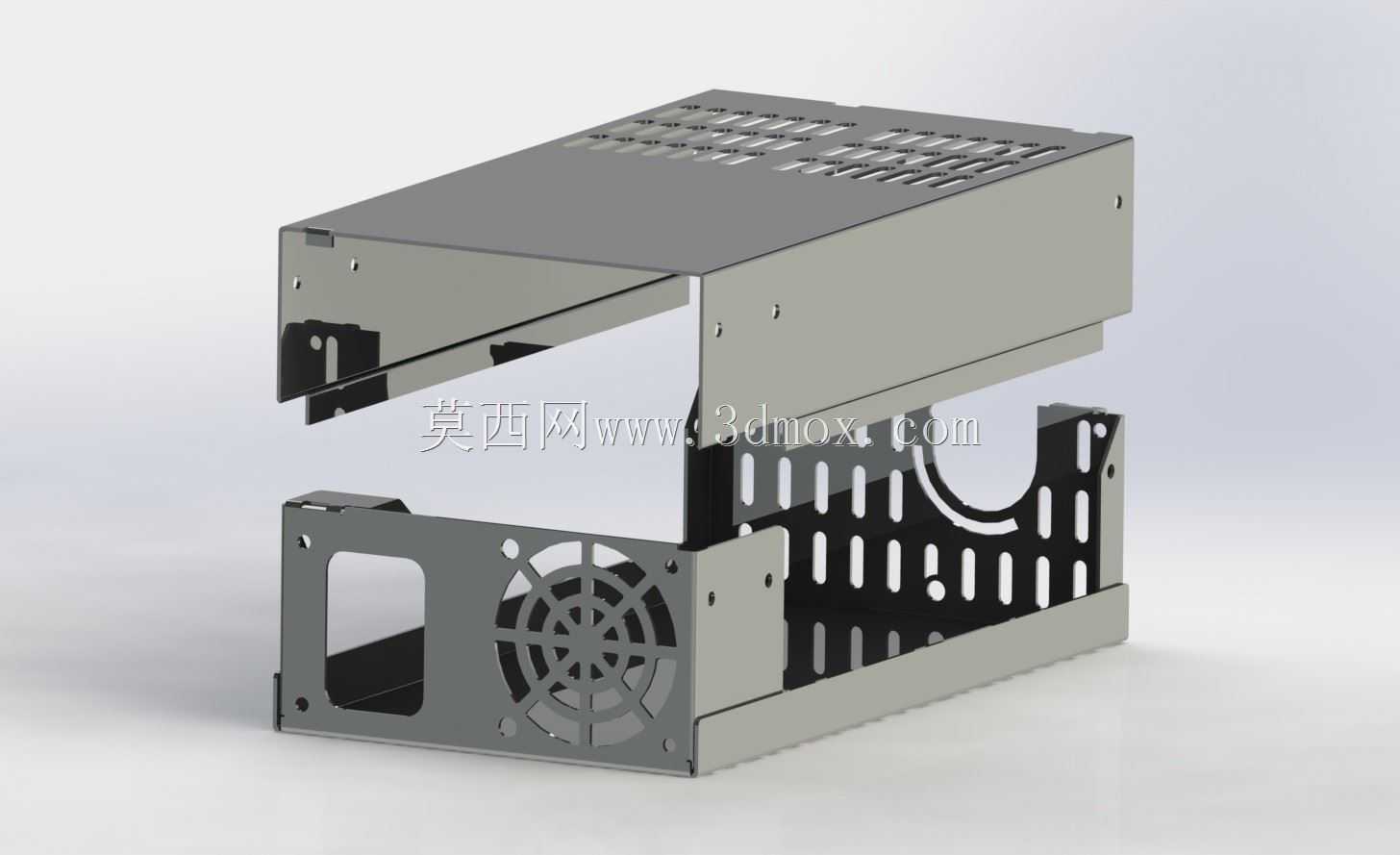

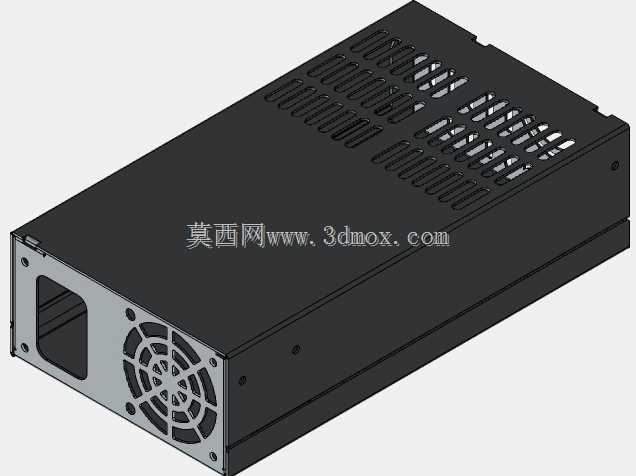

　　这一点在工控类传感设备、小型检测仪器中尤为重要，很多现场应用里电源干扰是造成信号漂移、数据误码的常见诱因，完整的金属壳体能大幅降低这类故障的出现概率。设计上这款箱体采用上下分体式的钣金折弯拼接结构，没有采用复杂的冲压一体成型方案，加工门槛更低，常规钣金厂通过数控冲床、折弯设备即可完成加工，不需要开制高额的冲压模具，非常适配小批量设备的生产需求，单批次几十到几百台的加工量下，制造成本远低于一体冲压结构。箱体下半部分预留了标准的轴流风扇安装位，开孔直接匹配80mm规格的散热风扇，风扇位周围设计了密集的格栅式通风孔，既保证通风通流面积，又能防止外部异物、手指触碰内部旋转的风扇扇叶与带电组件；箱体上盖部分冲压了阵列式的长条通风孔，

　　和下部风扇形成垂直的散热风道，冷风从下部风扇位进入箱体内部，掠过电源板上的整流桥、开关管、滤波电容等发热元件后，从上盖的通风孔排出，能保证电源模块长时间满负载工作时的热量及时散出，避免热量堆积造成元件寿命衰减。箱体侧面设计了多组安装固定孔位，既可以通过侧面的孔位用螺丝将电源箱体固定在设备主框架的安装立柱上，也可以适配L型安装支架实现不同方向的固定，安装边界上预留了足够的螺丝操作空间，实际装机时不需要特殊工具，常规十字螺丝刀即可完成固定操作；箱体的拼接位置采用折弯卡扣配合螺丝锁紧的结构，装配时先通过折弯卡扣定位上下壳体的相对位置，再锁紧侧边的固定螺丝，装配效率高，后期维护拆卸也很方便，不需要拆解整个设备即可打开箱体完成电源模块的检修、

　　元件更换。箱体内部预留的安装柱位置，可直接固定不同尺寸的PCB电源板，安装柱的高度经过匹配设计，保证电源板上最高的电解电容、散热片元件不会触碰上下壳体，预留足够的电气安全间隙，同时避免元件与金属壳体直接接触造成短路风险。箱体前部的开孔预留了电源输入接口、输出接线端子、电源开关的安装位，不需要二次开孔即可完成常规电源组件的接口装配，开孔的尺寸公差控制在钣金加工的常规精度范围内，能保证标准接口件的顺利安装，不会出现孔位错位、安装干涉的问题。从结构强度上看，钣金折弯的边都做了翻边加强处理，虽然板材厚度不厚，但整体刚性足够，日常装机、搬运过程中不会出现明显的形变，能有效保护内部的电源组件不受外力挤压损坏；所有的开孔边缘都做了去毛刺处理，避免装配、维护时锋利的钣金边缘划伤操作人员，也防止接线时毛刺割破导线绝缘层造成漏电隐患。这类简易结构的电源箱体，在小型非标设备、定制化工控装置的开发中应用非常广泛，相比采购标准尺寸的成品电源，采用定制箱体搭配自选电源模块的方案，能更好的适配设备内部的局促安装空间，根据设备实际的功率需求、散热条件调整结构细节，同时整体成本也更可控，对于小批量设备研发生产的从业者来说，这类结构的参考价值很高，建模时已经把折弯系数、搭边余量、安装孔位的配合公差都做了匹配，直接导出钣金展开图即可用于生产加工，不需要二次调整参数。
