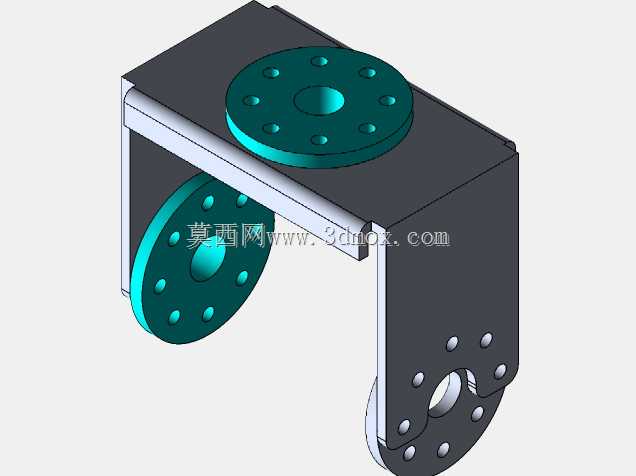

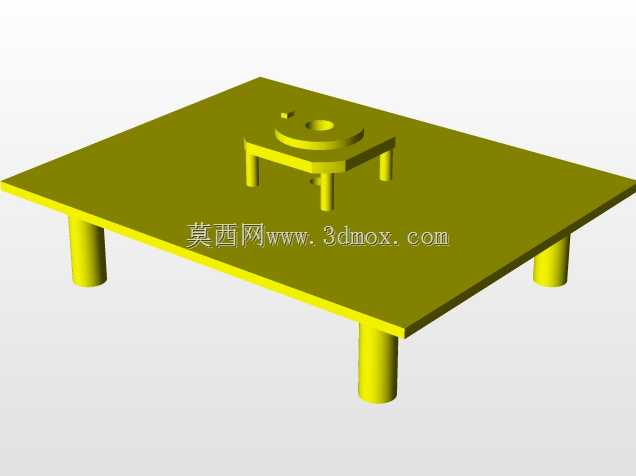

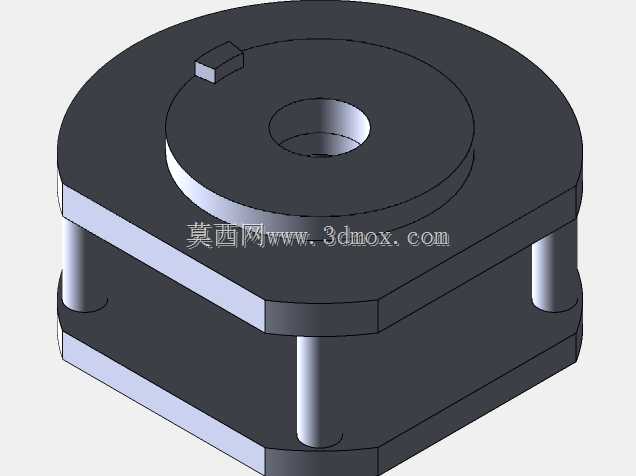

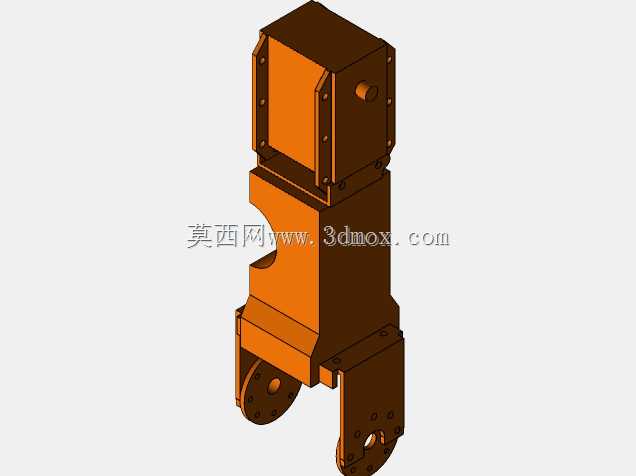

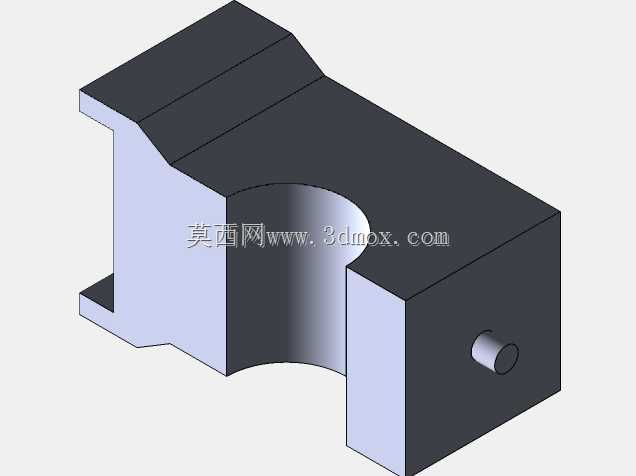

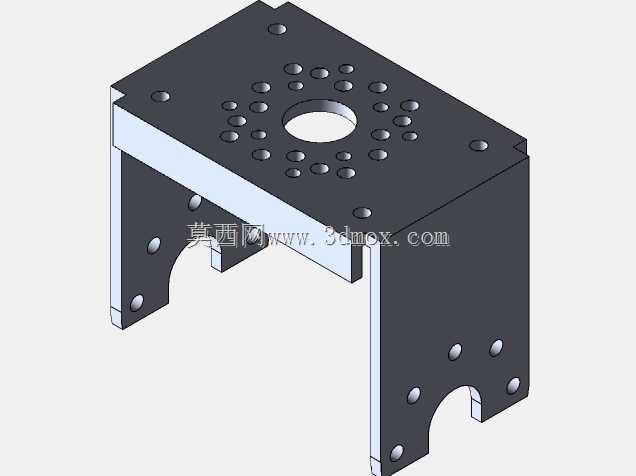

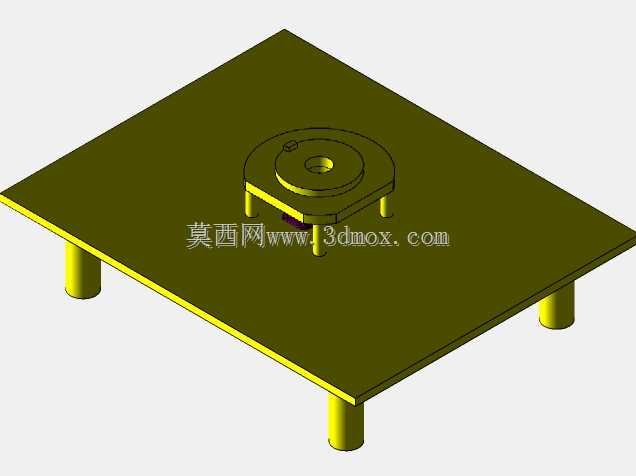

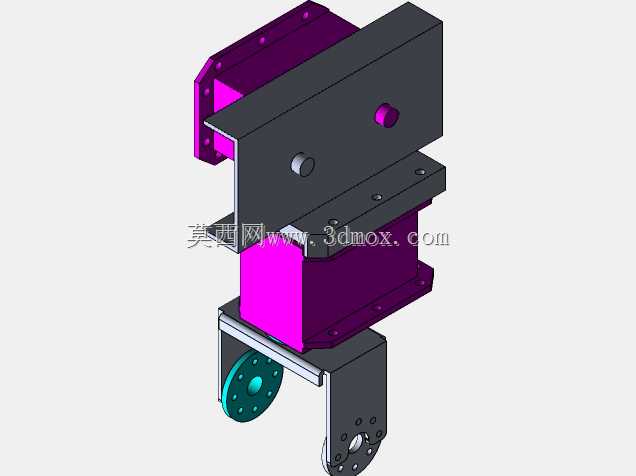

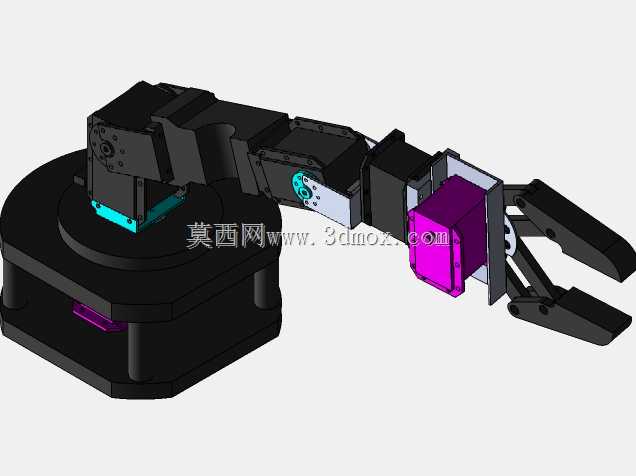

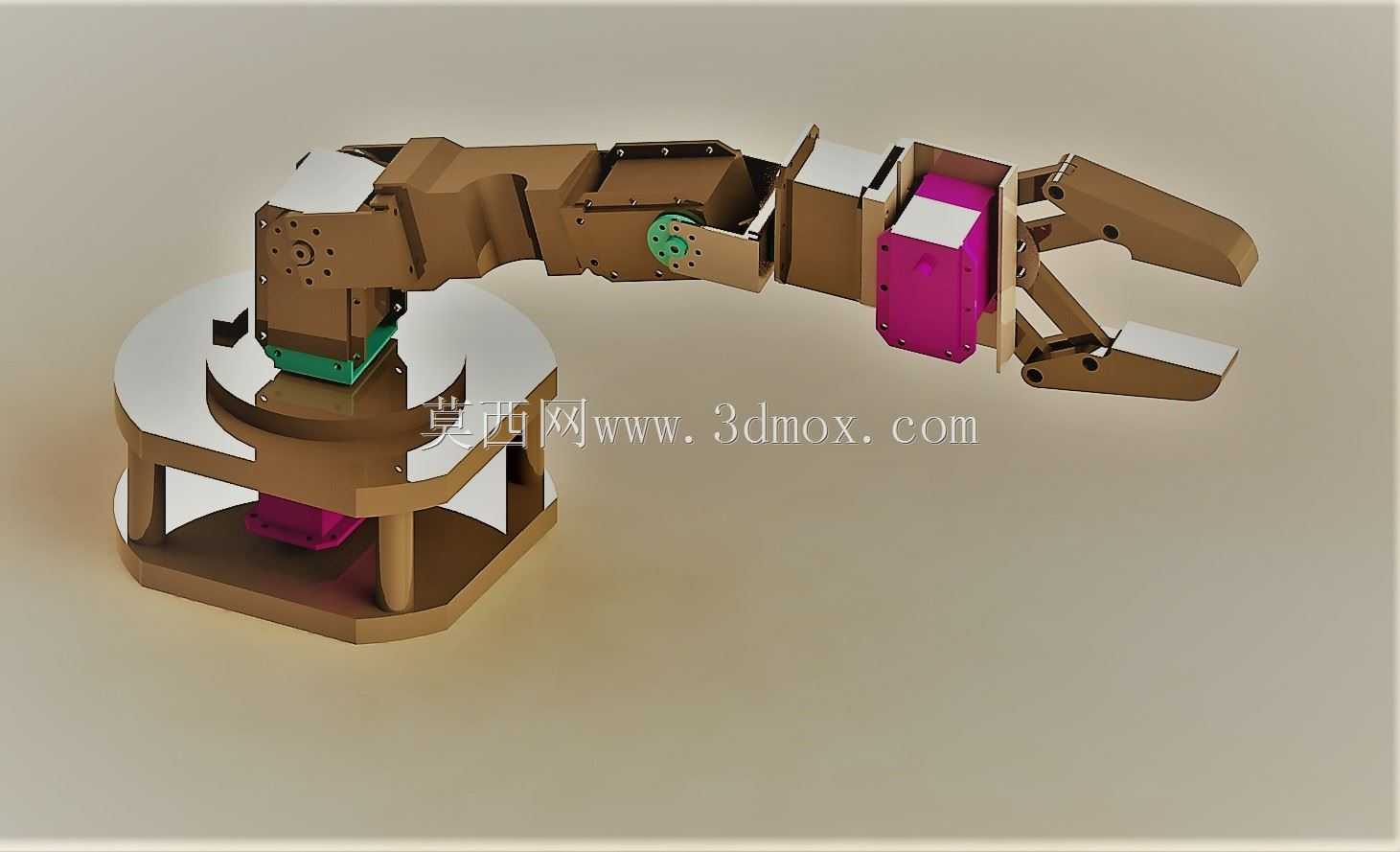

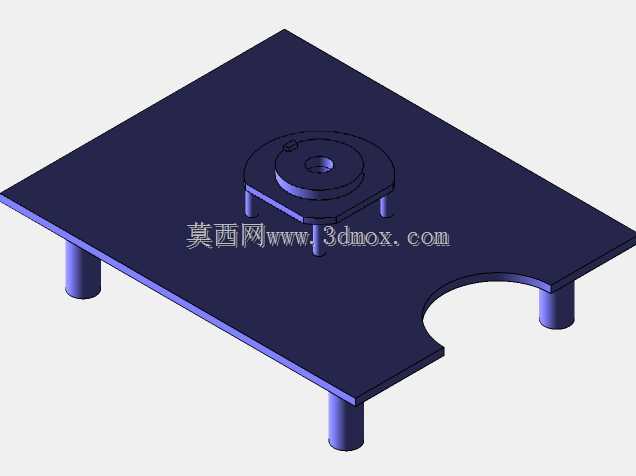

这款多关节夹持式机械臂的结构设计,核心围绕小负载工位的柔性作业需求搭建,从底座安装边界到末端夹持器的作业范围,都经过了实际工位适配的尺寸校核。底座采用八边形支撑结构,底部预留的安装孔位可直接适配常见的铝型材工作台台面,安装时不需要额外做转接板加工,底座内部预留的空腔可以容纳驱动模块与走线空间,避免线缆外露在关节运动过程中产生剐蹭磨损。从关节布局来看,整个臂体采用串联式多关节排布,腰座关节负责水平方向的回转动作,大臂、小臂关节分别承担垂直平面内的俯仰摆动,每个关节的连接位置都设计了限位凸台,避免运动过程中出现超程碰撞,关节处的传动连接件做了等强度优化,在保证结构刚度的前提下尽可能削减了非受力区域的材料厚度,

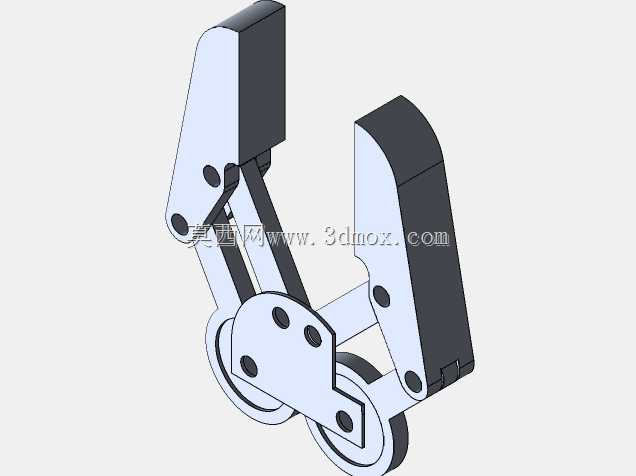

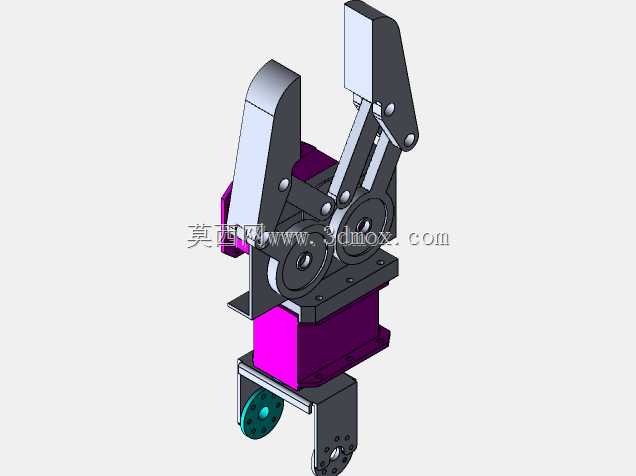

降低臂体自身重量对末端负载能力的损耗。末端夹持器采用两指对夹式结构,夹指的开合行程覆盖了常见的规则形状工件夹持需求,夹指接触面预留了防滑垫安装槽,实际使用时可以根据工件材质更换橡胶、聚氨酯等不同材质的防滑垫,避免夹伤工件表面或者出现夹持打滑的情况。从实际应用场景来看,这类结构的机械臂可以适配教学实训工位的拆装练习、小型流水线的工件上下料、实验室环境下的样品分拣转运等场景,不需要搭配大负载的驱动组件就能完成额定范围内的作业动作。设计过程中对每个装配环节的配合公差都做了对应考量,转动副位置预留了轴承安装位,固定连接位置采用定位销加螺栓的组合固定方式,既保证装配后的整体精度,也方便后期维护时的拆装更换。臂体的走线全部采用内部穿线的布局,

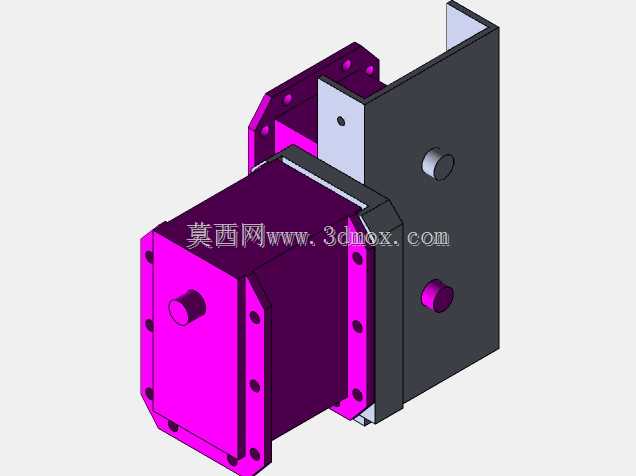

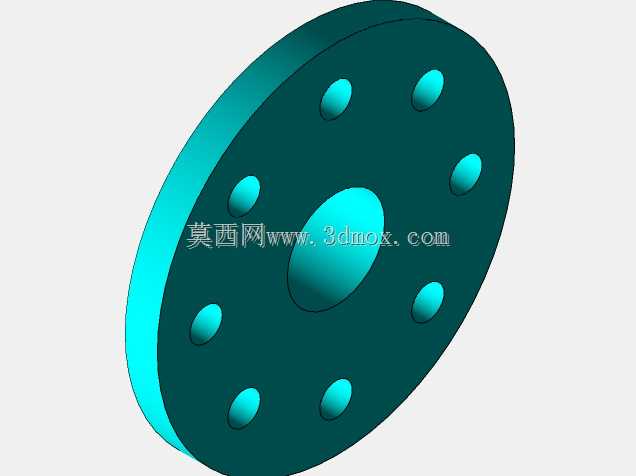

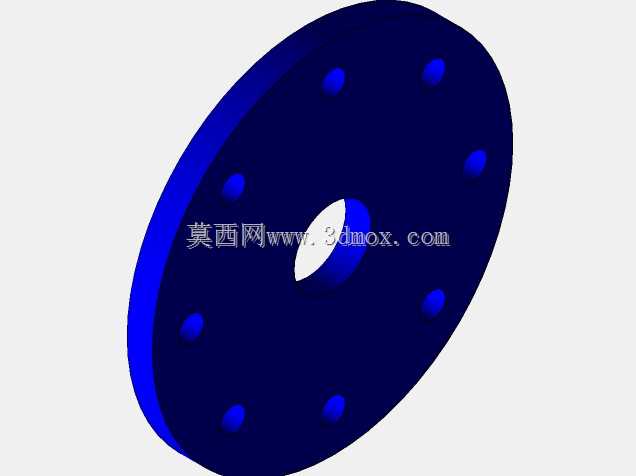

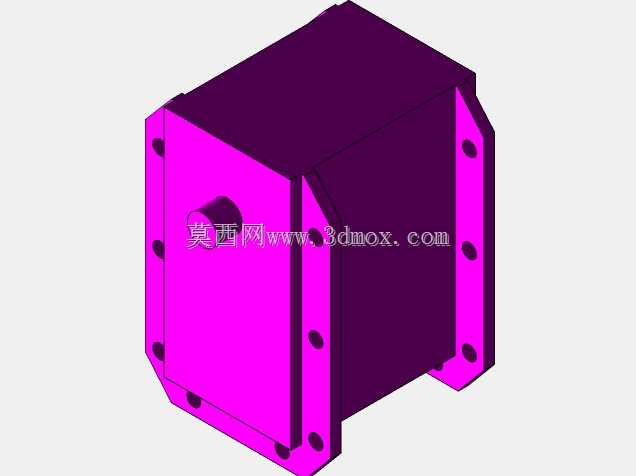

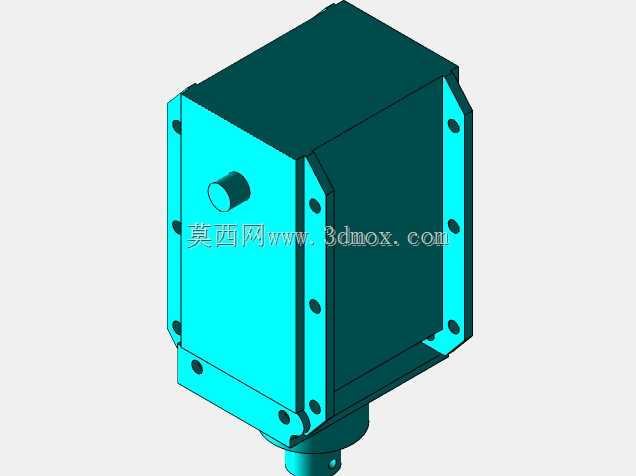

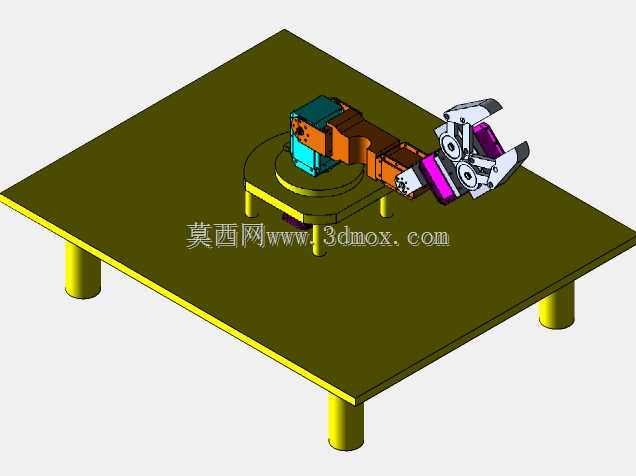

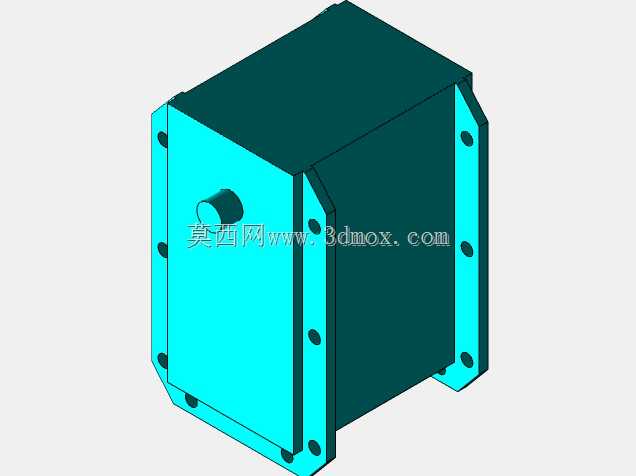

从底座到每个关节再到末端夹持器的驱动线路,都沿着臂体内部的空腔排布,外部没有多余的外露线缆,既提升了整体外观的整洁度,也避免了车间环境下的油污、粉尘对线缆造成的腐蚀老化。在尺寸边界上,臂体完全伸展后的作业半径覆盖了以底座安装中心为圆心的环形作业区域,收缩状态下的整体占地尺寸可以适配小型工作台的安装空间,不需要额外占用过大的车间场地。夹持器的连接法兰采用通用接口尺寸,可以根据实际作业需求更换吸盘、夹具等不同的末端执行器,拓展整体的作业适配范围。每个关节的驱动安装位都做了模块化设计,不同负载需求下可以更换对应扭矩的驱动组件,不需要对整体臂体结构做大规模修改,降低了衍生型号的设计成本。从装配逻辑来看,
整个结构从底座到末端的装配顺序遵循从下到上的层级关系,每个组件的定位基准统一,装配过程中不需要做复杂的配做加工,按照装配公差要求就能完成整体组装,组装后的关节运动顺畅,没有卡滞或者旷量过大的问题。结构件的外形设计兼顾了加工工艺性,大部分板类零件都可以采用常规的铣削、线切割工艺完成加工,不需要特殊的定制刀具或者复杂加工工序,适合小批量的加工制作。
