工业管路用普通液体阀结构设计

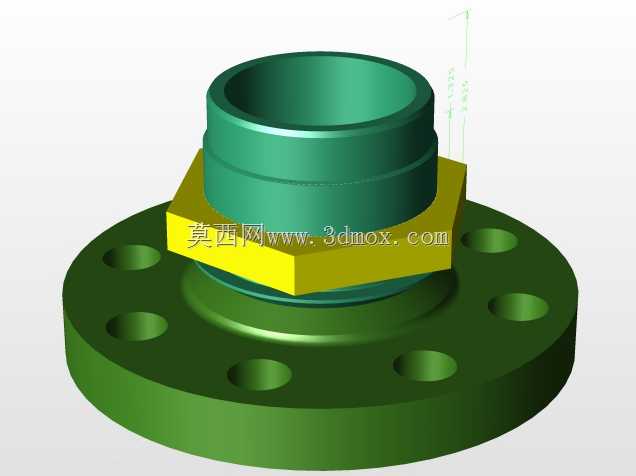

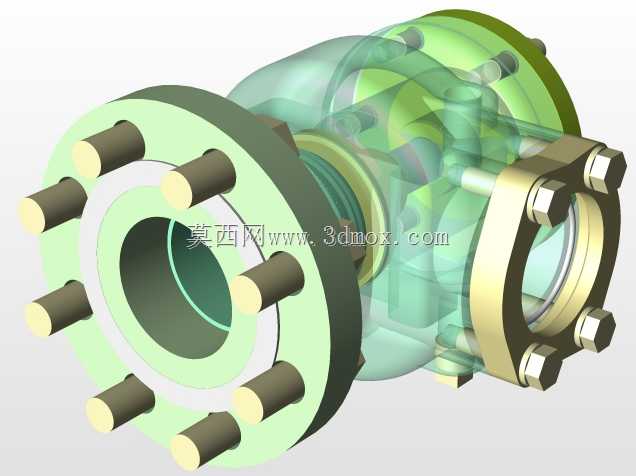

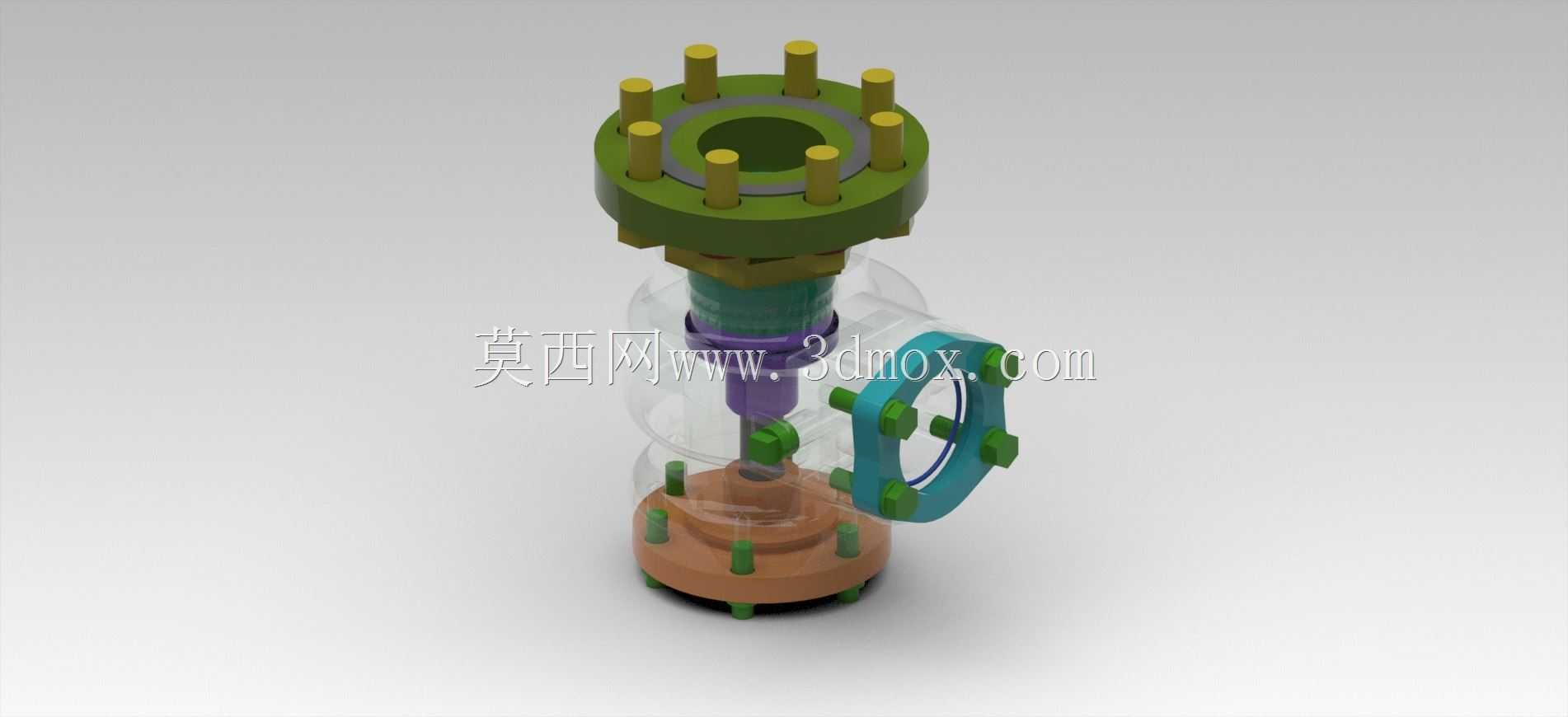

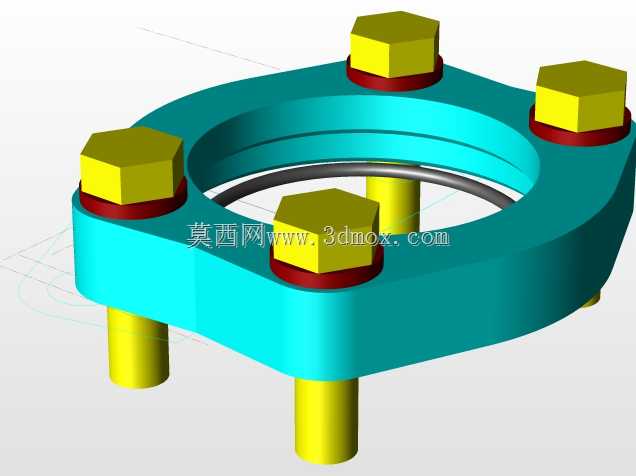

　　在化工、给排水、轻工制造等行业的流体输送管路系统中，这类液体阀是控制管路通断、调节介质流量的核心执行部件，常被布置在泵出口、分支管路节点、设备进料端等关键位置，承担截断介质流向、调节管路通径过流面积的作用，适配水、低粘度油品、无强腐蚀性化工溶液等常规液态介质的输送工况。从结构设计逻辑来看，这款液体阀采用上下法兰对接加侧出接口的布局，顶部法兰端设置8根均布的紧固螺栓柱，用于和上游管路法兰做刚性密封连接，螺栓柱沿法兰圆周等角度排布，保证连接时密封面受力均匀，避免局部应力集中导致的密封渗漏问题；底部端盖同样采用螺栓紧固结构，方便后期拆解维护阀芯组件，侧出接口为法兰式连接结构，适配下游侧向布管的安装需求，能有效减少管路弯头的使用数量，降低管路整体的流体阻力损失。

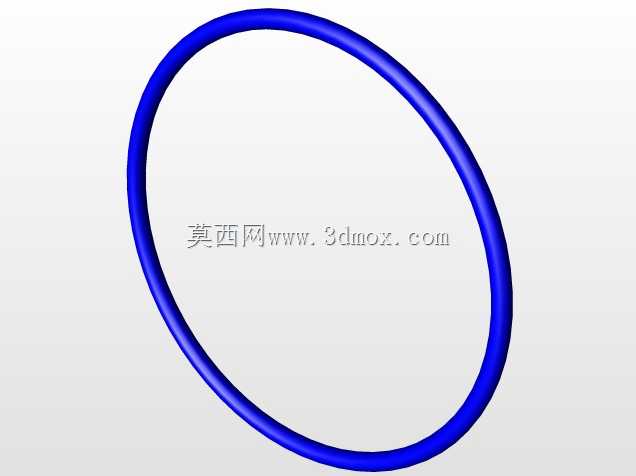

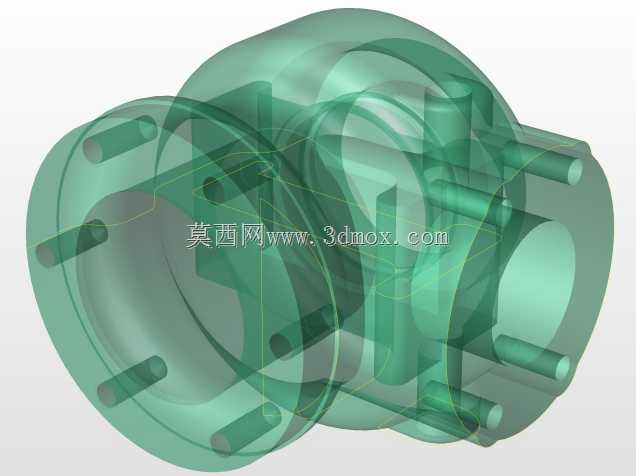

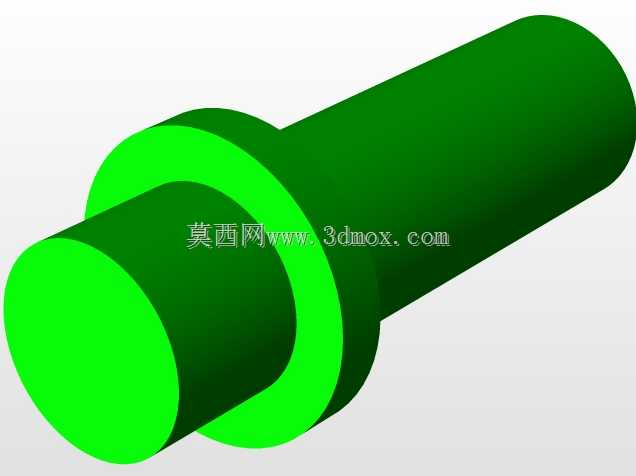

　　阀体的过流通道采用平滑圆弧过渡设计，没有直角突变结构，能减少介质在阀腔内的湍流扰动，降低输送过程中的压力损失，同时避免介质内杂质在拐角处沉积卡滞阀芯。阀芯采用升降式启闭结构，阀杆与顶部压盖之间设置多级密封结构，防止介质沿阀杆间隙向外渗漏，阀杆外部设置防护套结构，避免外界粉尘、水汽进入阀杆运动副造成磨损卡涩。从安装边界来看，这款阀的轴向安装尺寸预留了足够的螺栓操作空间，顶部法兰螺栓的拆装操作不会和侧出管路产生干涉，侧接口的法兰螺栓孔位采用标准跨中布置，能和常规工业管路法兰直接匹配，不需要额外加工过渡连接件。

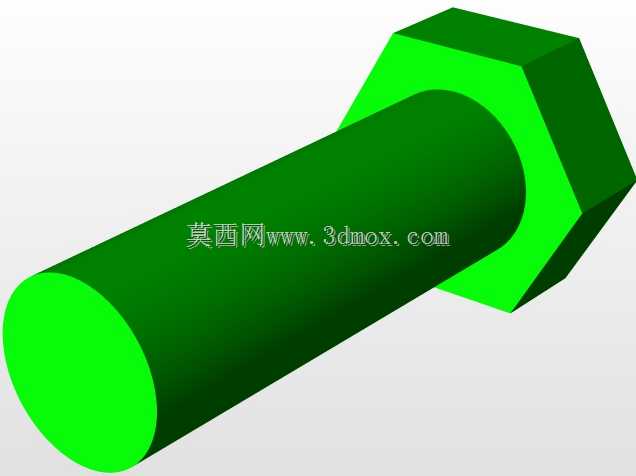

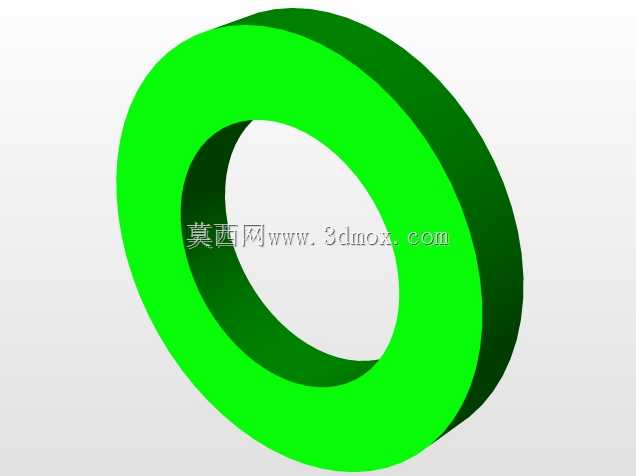

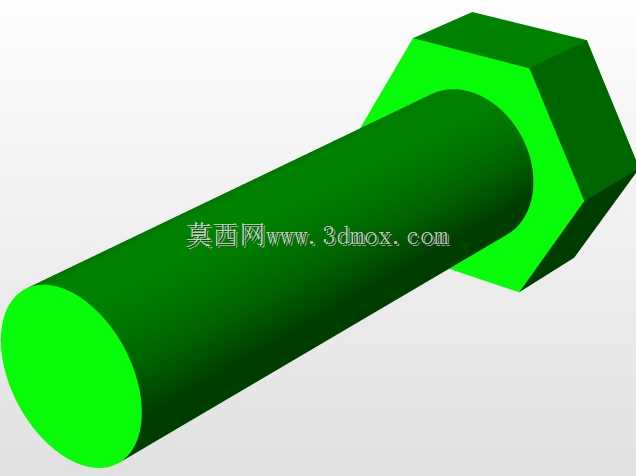

　　在实际选型应用中，这款阀适合公称压力不超过1.6MPa的常温液体输送管路，安装时需要保证阀杆处于垂直向上的姿态，避免倾斜安装导致阀杆受力不均产生启闭卡滞；日常维护时仅需拆解底部端盖即可更换阀芯密封件，不需要将整个阀体从管路上拆卸下来，能大幅缩短现场检修的停机时间。设计过程中对各部件的壁厚做了等强度校核，阀体承压部位的壁厚满足常规工业管路的耐压要求，法兰连接部位的密封面采用凸面结构，搭配非金属密封垫片即可实现可靠密封，不需要额外加工复杂的密封槽结构，降低了零部件的加工制造成本。各连接螺栓的规格统一，现场拆装时不需要准备多种规格的工具，提升了安装维护的便捷性。阀体外表面的不同部件采用差异化的颜色区分，能帮助现场运维人员快速识别阀体的不同功能区域，快速定位紧固、密封、操作的对应位置，减少现场运维的误操作概率。
