内燃机配气与曲柄连杆传动机构

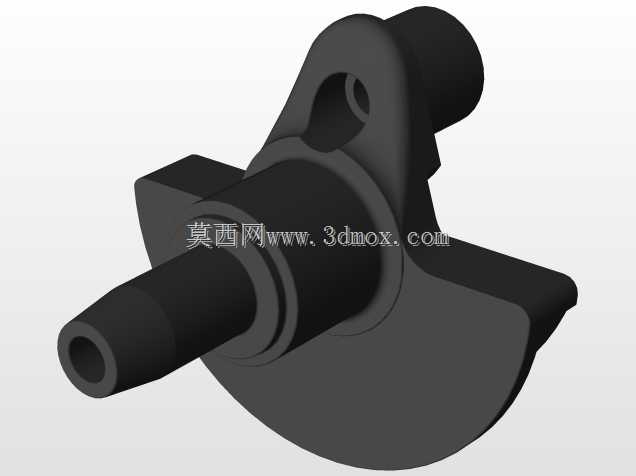

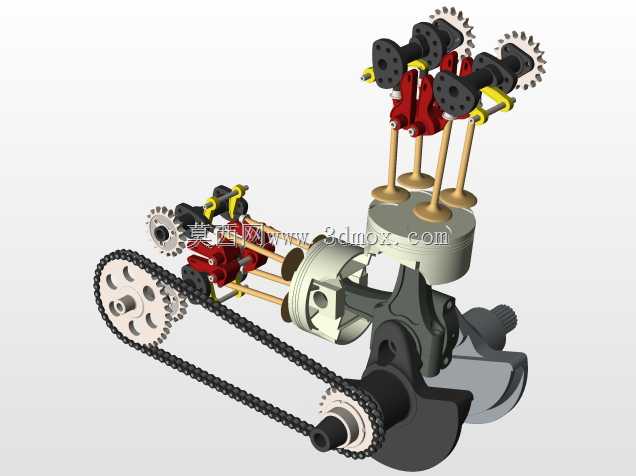

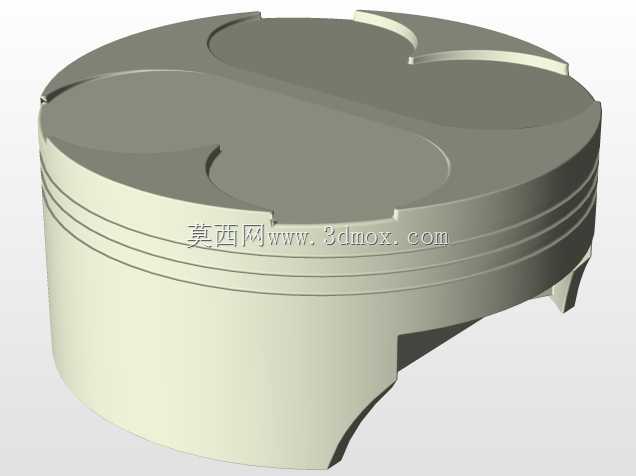

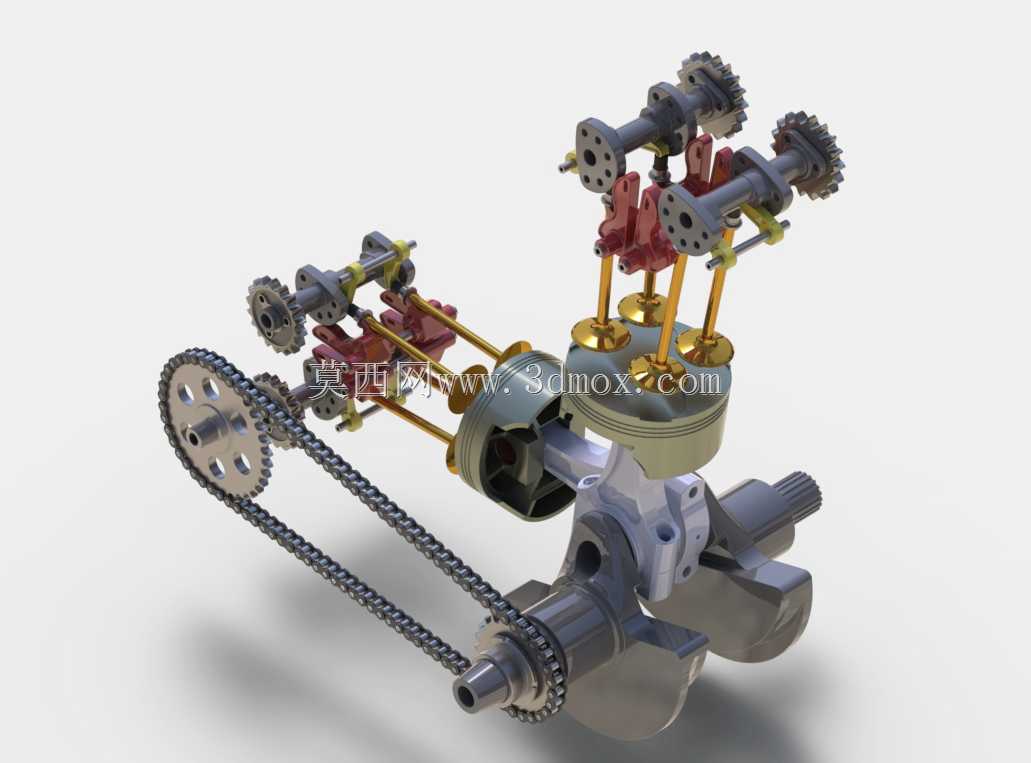

　　这套传动机构主要面向小排量单缸内燃动力单元的结构设计场景，常见于通用汽油机、小型农用动力机械、园林作业动力设备的动力输出端，核心作用是完成热能到旋转机械能的转换，同时精准控制进排气时序，保障缸内燃烧循环的稳定运行。从结构布局来看，整套机构以曲轴组件作为动力输出核心，曲轴采用整体式锻造结构，主轴颈与连杆轴颈的重叠度经过优化，可承受活塞往复运动带来的交变冲击载荷，曲轴输出端预留了花键连接位，可直接对接负载端的传动轮或者离合器组件，安装时需保证主轴颈的同轴度公差控制在0.02mm以内，避免运转过程中出现异常振动。活塞组件采用铝合金材质，裙部设计有微椭圆型线，可适配热态下的膨胀变形，活塞环组包含气环与油环，气环负责密封缸内燃烧高压气体，

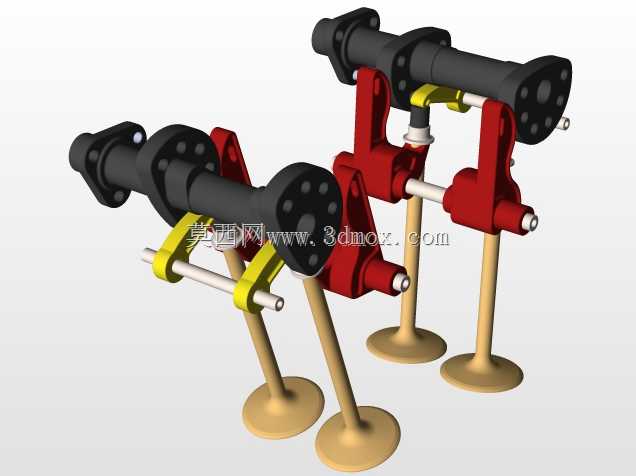

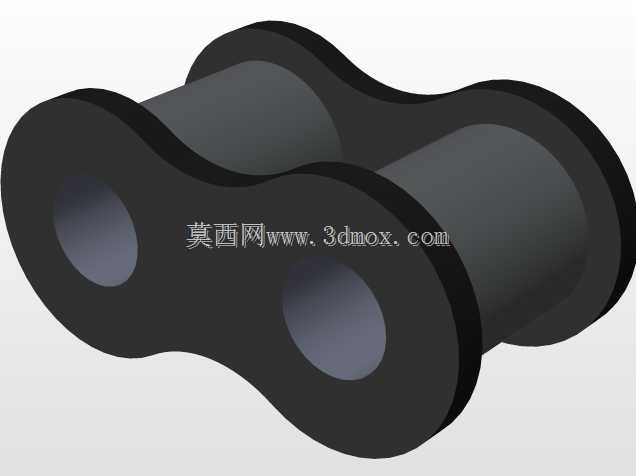

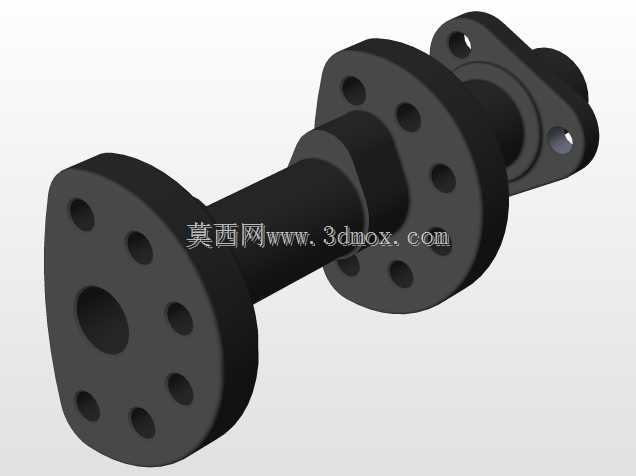

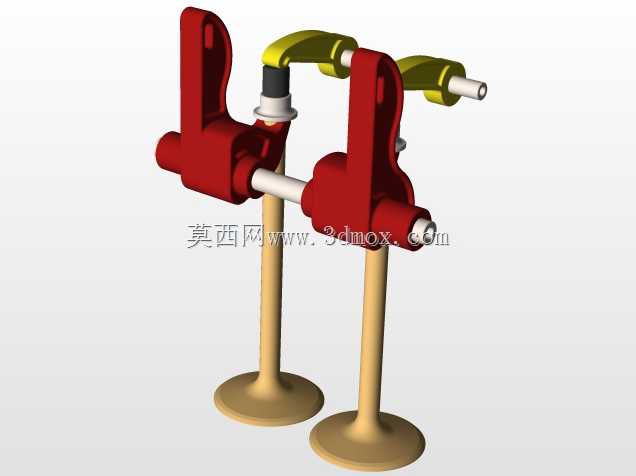

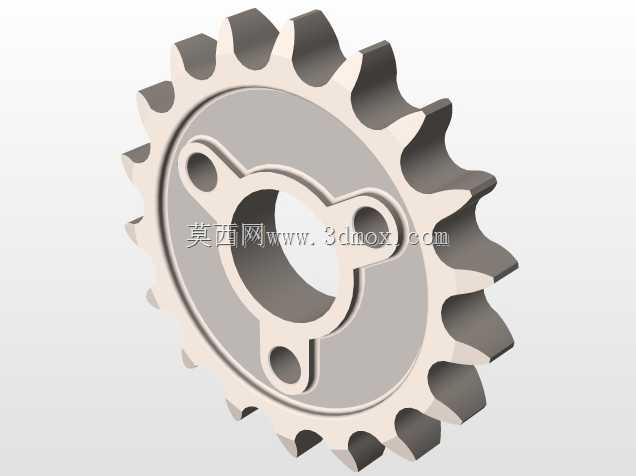

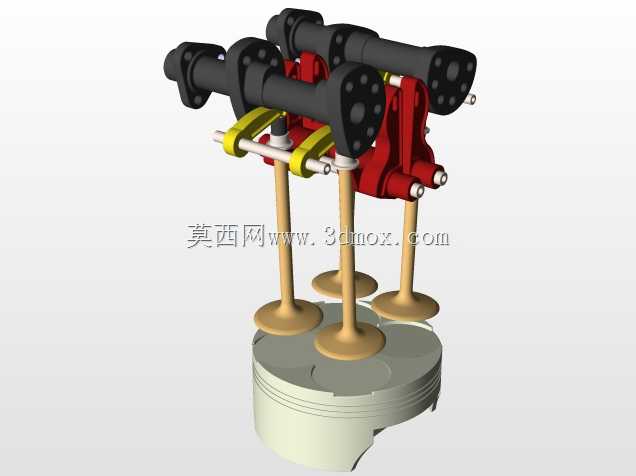

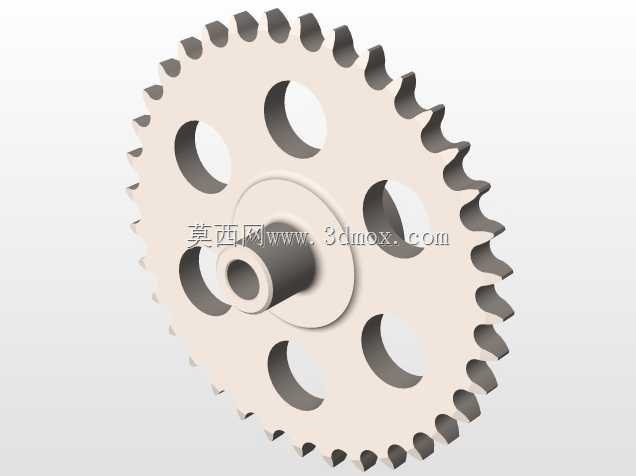

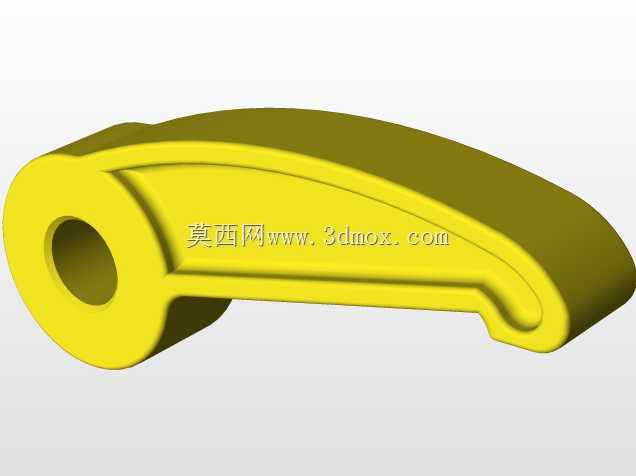

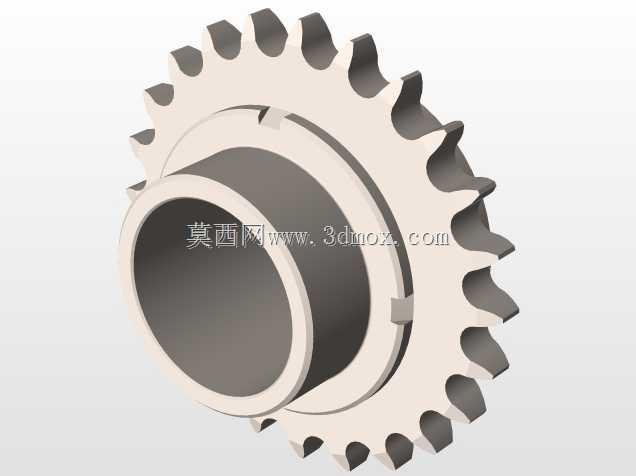

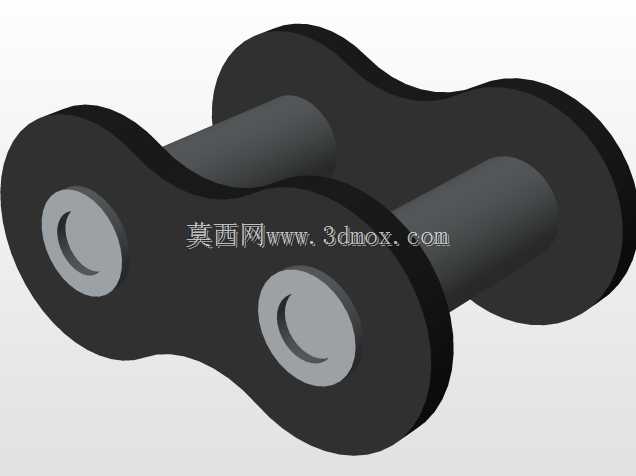

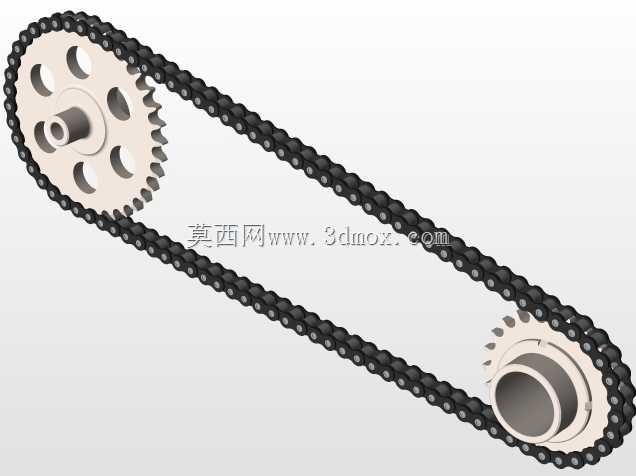

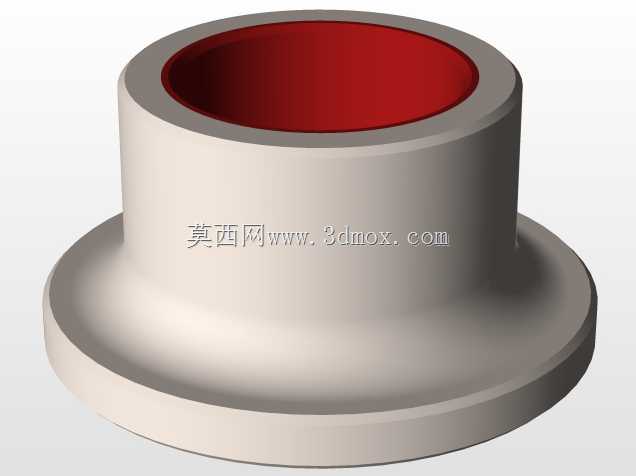

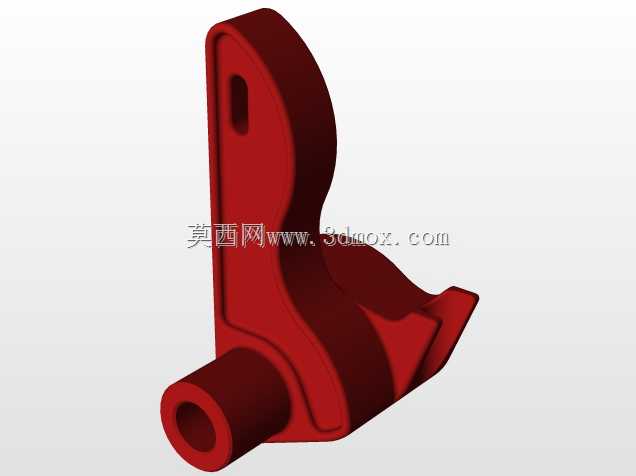

　　油环负责刮除缸壁多余润滑油，活塞销采用全浮式设计，两端设置卡簧限位，可在连杆小头衬套与活塞销座孔内自由转动，磨损均匀性更好。配气机构采用顶置气门布局，每缸设置两个进气门与两个排气门，气门通过气门弹簧保持常闭状态，凸轮轴通过齿轮与链条组合传动从曲轴获取动力，凸轮型线经过动力学优化，可保证气门开启与关闭的时序匹配活塞的上下止点位置，避免气门与活塞运动发生干涉。链条传动部分采用滚子链结构，主动链轮安装在曲轴前端，从动链轮对接凸轮轴驱动端，链条张紧通过导轨自动补偿磨损伸长量，传动比严格匹配2:1的四冲程循环要求，即曲轴旋转两周，凸轮轴旋转一周，完成一次完整的进排气循环。齿轮传动部分包含多组直齿圆柱齿轮，分别负责驱动附件组件、平衡轴单元，

　　齿轮模数经过强度校核，可传递额定工况下的扭矩，齿侧间隙控制在合理范围，既避免卡滞又能降低传动噪音。安装边界方面，整套机构的轴向安装尺寸需匹配缸体的曲轴箱空间，曲轴两端的轴承位需对应缸体上的轴承座安装孔，气门组件的顶部需预留气门室盖的安装空间，链条传动侧需设置链条室的密封面，防止润滑油渗漏。设计过程中需重点校核运动件的动平衡，曲轴组件需经过动平衡测试，去除不平衡量，活塞连杆组件需按重量分组选配，降低往复惯性力带来的振动，同时各摩擦副需设计可靠的润滑油道，保证运转过程中压力润滑油可到达各摩擦表面，减少磨损。这套结构的设计逻辑优先保障动力传递的可靠性与配气正时的准确性，所有运动部件的运动轨迹都经过运动仿真验证，不存在干涉风险，各连接部位的紧固件都设置了防松结构，可适应长时间高负荷的运转工况，在小型动力设备的结构开发中，可直接作为核心动力结构参考，适配不同排量的缸体设计时，仅需调整曲柄半径、气门升程等核心参数即可快速完成变型设计。
