七向180度2.54间距排针连接器结构

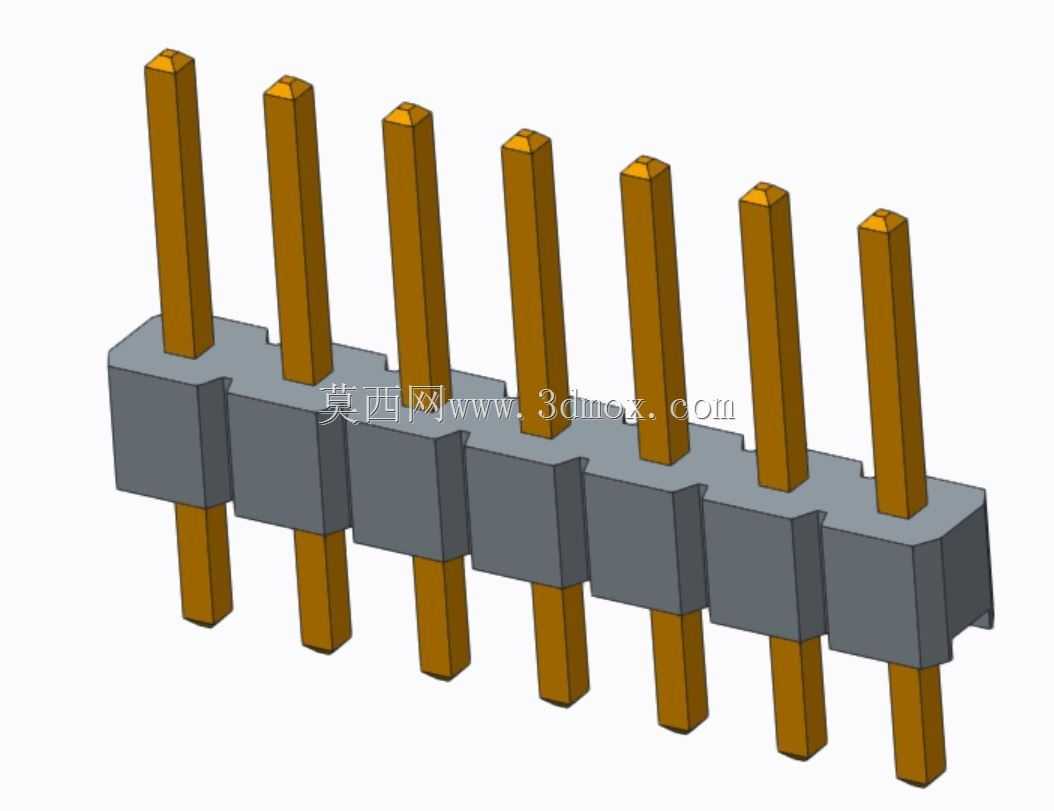

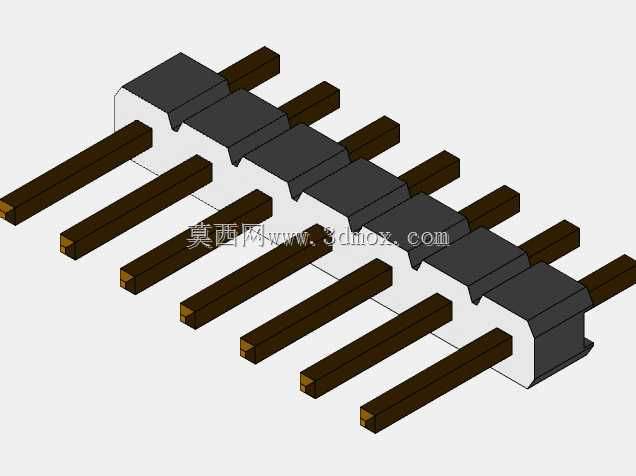

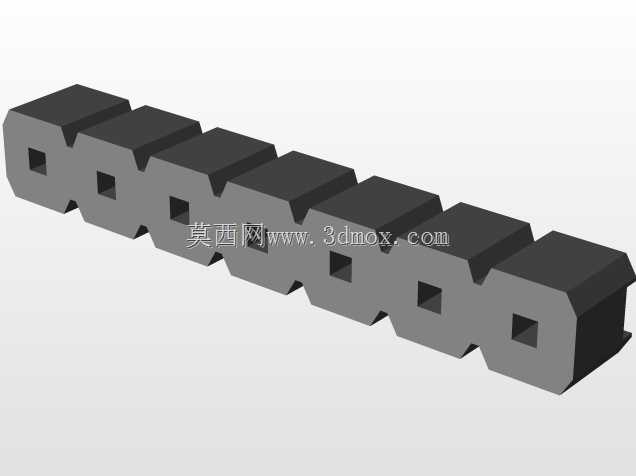

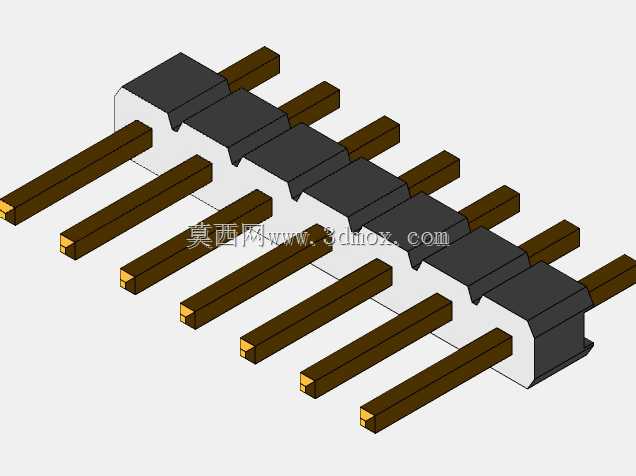

　　同时方形的棱边能在插接时破除接触表面的氧化层，提升长期使用的连接可靠性，针脚两端伸出塑胶本体的长度做了等长设计，一端用于穿过PCB板的安装孔做波峰焊或者回流焊固定，另一端用于和对接端的连接器插接，两端的长度公差控制在0.1毫米以内，避免出现针脚过短焊接不牢、过长顶碰板卡其他元件的问题。中间的塑胶本体是排针的绝缘固定基座，采用分段式的卡位结构，每个针脚对应独立的塑胶固定腔，相邻腔室之间有隔断筋，一方面能避免针脚之间出现爬电短路的问题，另一方面能在注塑成型时精准固定每一根针脚的位置，防止针脚在成型过程中出现偏移、倾斜的问题，塑胶本体的侧边做了定位凸台，在PCB板上安装时，能和板上的定位卡槽配合，防止焊接过程中排针出现移位、歪斜，这类多针位排针结构，是板对板、线对板信号连接场景里的基础互连元件，日常在工控控制板卡、消费电子主板、通讯设备内部的电路对接环节随处可见，核心作用是实现不同PCB模块之间的电信号导通与机械定位，相比单针焊接的连接方式，集成式的排针结构能大幅提升组装效率，同时保证多通道信号连接的一致性。从结构设计来看，这款七针位排针采用180度直插布局，相邻针脚中心间距设定为2.54毫米，这个间距是行业内通用的标准间距，能匹配市面上绝大多数通用排母、接线端子的对接尺寸，无需额外定制适配件，选型替换的通用性极强。针脚部分采用方形截面设计，相比圆形针脚，方形针在插接过程中能和排母的接触弹片形成更大的接触面积，降低接触电阻，

　　保证所有针脚都能准确对准焊盘。在实际选型应用中，这类直插排针的安装边界需要重点关注，塑胶本体的总宽度、针脚伸出本体的总高度，都需要和板卡周边的元件预留足够的安全间隙，尤其是针脚焊接端伸出PCB背面的长度，不能超过板卡背面到壳体或者其他相邻板卡的安装间距，避免出现针脚触碰壳体短路、或者顶碰其他板卡造成组装干涉的问题。设计建模过程中，首先要确定针脚的中心距基准，以第一个针脚的中心为坐标原点，按照2.54毫米的间距依次阵列其余六个针脚的位置，保证每个针脚的位置度公差符合行业标准，针脚和塑胶本体的配合采用过盈配合设计，针脚在塑胶固定腔里的压入深度经过反复验证，既不会因为压入过浅导致针脚受力后出现退针、松动，

　　也不会因为压入过深导致塑胶本体出现撑裂、变形的问题。塑胶本体的外形做了倒角处理，所有棱角位置都做了0.2毫米的圆角，避免组装过程中锋利的棱角划伤操作人员、或者刮伤相邻的线材和板卡表面的阻焊层。在电路连接的性能层面，这款排针的每个针脚都能承载额定范围内的电流信号，针脚表面的镀层通常根据使用场景选择，普通消费类场景采用镀锡处理提升焊接性能，工业级高可靠性场景会采用镀金处理，提升抗氧化能力和接触稳定性，不过建模阶段只需要体现基体的结构尺寸，镀层的厚度属于工艺层面的参数，不会影响整体的装配尺寸链。这类排针在实际生产中，是通过连续冲压制作针脚，再将针脚精准定位到注塑模具里，通过嵌入注塑的方式和塑胶本体结合为一体，

　　建模时需要充分考虑注塑成型的工艺性，塑胶本体的壁厚保持均匀，避免出现壁厚差异过大导致成型后缩水、翘曲的问题，所有的加强筋厚度都不超过主体壁厚的三分之二，减少成型缺陷的产生。在设备组装环节，这类排针通常是在PCB板波峰焊之前通过治具插装到板上，过炉后完成焊接固定，之后再和对应的排母完成对插，实现两个电路模块的信号连通，相比焊接导线的连接方式，这种连接器对接的方式能让设备的后期维护、模块更换更加便捷，不需要反复拆焊导线，只需要拔插连接器就能完成模块的拆卸和替换，大幅降低售后维护的时间成本。建模时还要注意，针脚的端部做了小角度的倒角引导，方便插接时能顺利导入对接排母的接触孔内，不会出现针头顶碰弹片导致插接受阻、甚至顶弯针脚的问题，倒角的角度和长度都经过优化，既能起到引导作用，也不会因为倒角过长导致针脚的有效接触长度不足。
