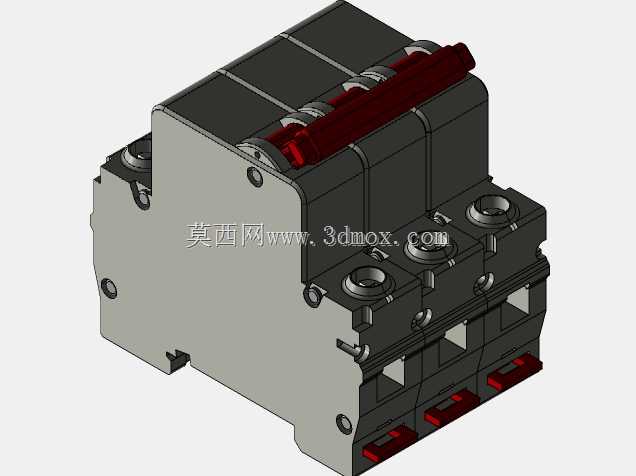

三极63A微型断路器安装支架结构

项目分类:通用五金配件 发布时间:2021-12-10 ID:447008
  • 三极63A微型断路器安装支架结构
  • 三极63A微型断路器安装支架结构
  • 三极63A微型断路器安装支架结构
  • 三极63A微型断路器安装支架结构
  • 三极63A微型断路器安装支架结构
  • 三极63A微型断路器安装支架结构
  • 三极63A微型断路器安装支架结构
  • 三极63A微型断路器安装支架结构
  • 三极63A微型断路器安装支架结构
  • 三极63A微型断路器安装支架结构
  • 三极63A微型断路器安装支架结构

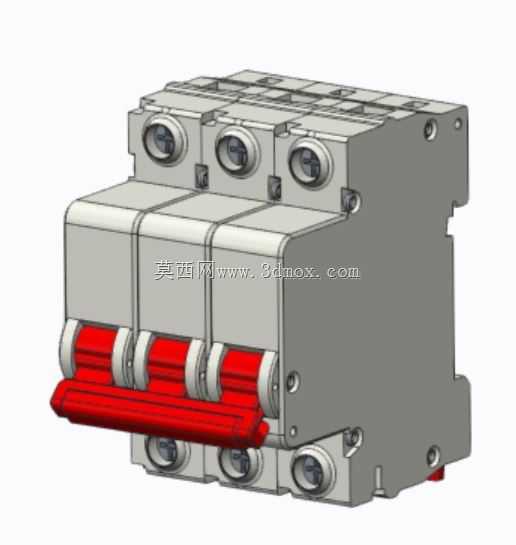

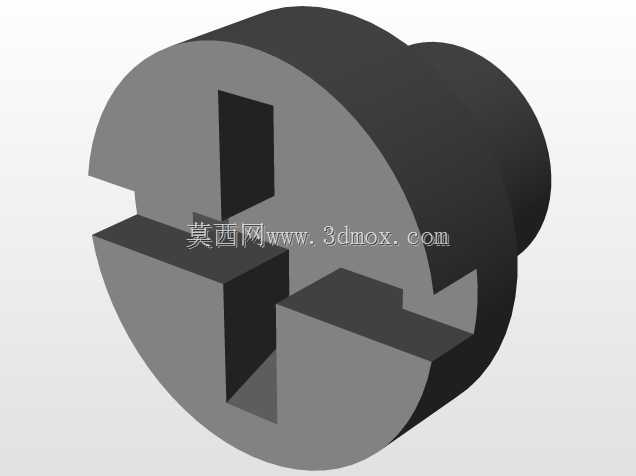

  在低压终端配电场景里,这类三极63A规格的断路器支架是配套微型断路器完成柜内安装、载流支撑的核心结构件,日常多见于工业厂房三相动力回路、写字楼三相进线配电、商用设备配电支路的终端配电箱内,承担着固定断路器本体、保障接线端受力稳定、配合导轨完成卡装定位的实际作用。从实际工程使用来看,这类支架首先要匹配三极断路器的整体安装边界,三个极位的接线端开孔位置要和断路器进出线端子完全同轴,避免接线时螺栓偏斜导致端子受力开裂,同时支架的卡装结构要适配标准35mmDIN导轨,保证断路器推入导轨后卡接到位,不会在长期受电振动、线路拉扯的工况下出现松脱移位。

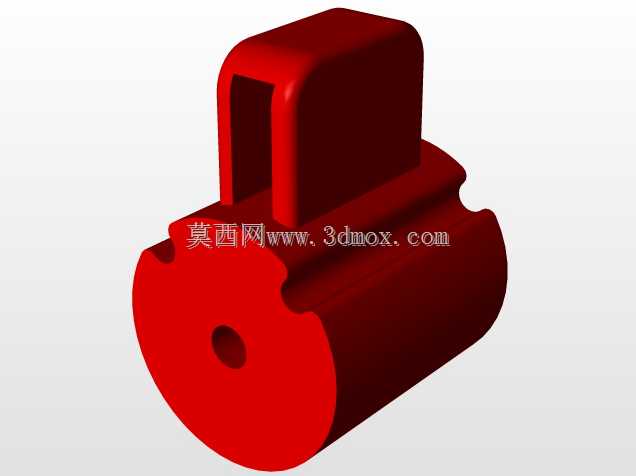

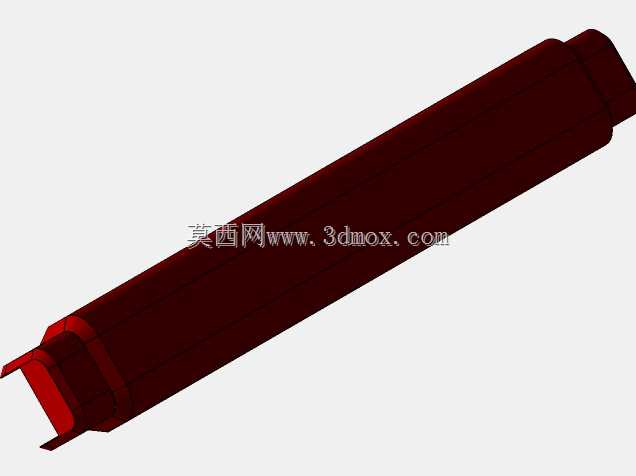

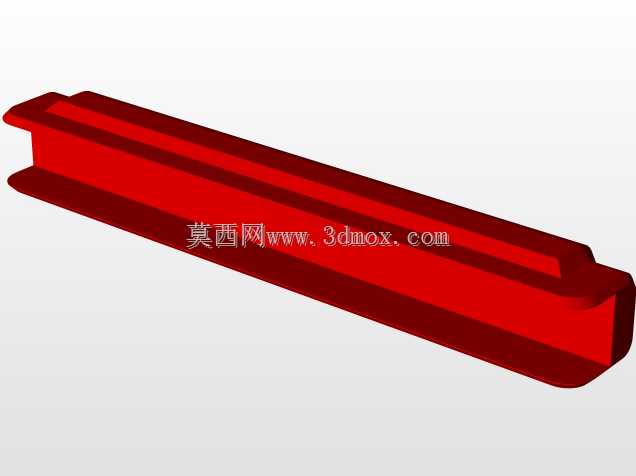

  设计这类支架的时候,首先要考虑的是材料的刚性与绝缘配合,支架本体采用和断路器外壳匹配的高强度工程塑料嵌装金属嵌件的结构,金属嵌件对应接线端子位置,分散接线螺栓的压紧力,避免塑料本体长期受压出现蠕变变形,导致接线松动发热。三个极位之间的隔筋结构要和断路器本体的极间隔板完全贴合,保证极间的爬电距离满足低压配电的安全要求,避免潮湿、积尘工况下出现极间闪络。操作手柄侧的支架边缘要做让位处理,保证三极联动的操作手柄在分合闸行程内没有结构干涉,手动操作时不会出现卡滞,同时手柄下方的延伸挡边要能遮挡接线端的裸露部分,避免操作时误触带电部位。

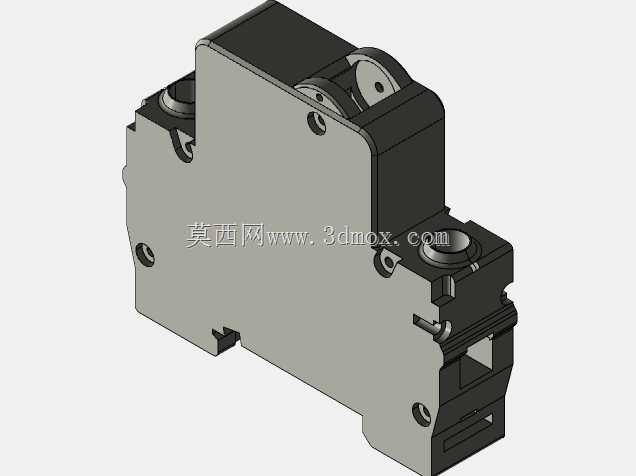

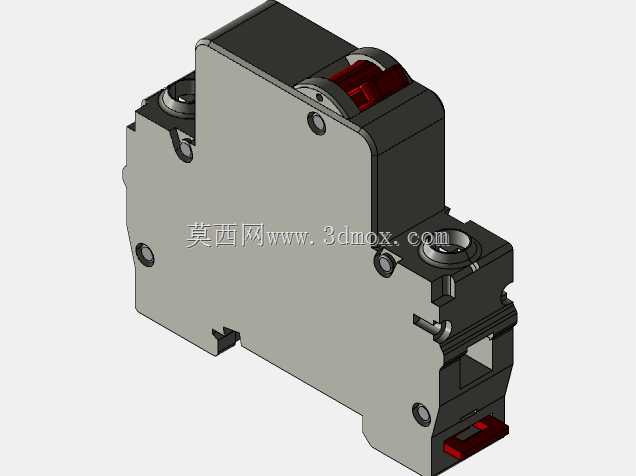

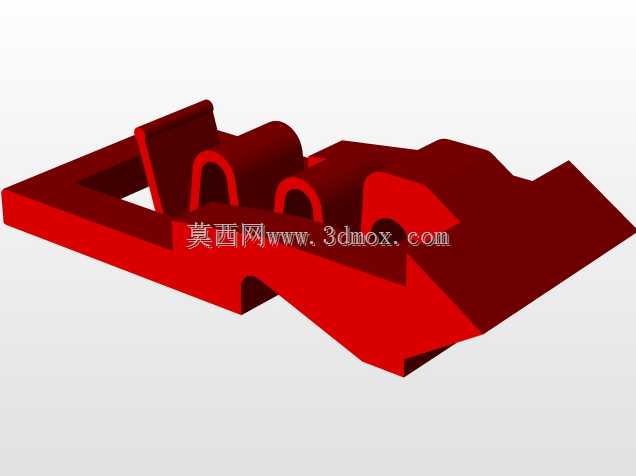

  从安装边界尺寸来看,这类支架的整体宽度要匹配三极63A微型断路器的总宽度,也就是三个单极18mm模数的总宽度,上下接线端的开孔中心距要和断路器端子的中心距完全一致,保证进出线电缆接入时,电缆端头可以垂直进入端子压接区,不会出现斜向受力导致电缆芯线折损。支架背部的导轨卡爪要做弹性结构设计,卡入导轨时的推入力控制在合适范围,既可以保证徒手就能完成安装,又能保证卡入后有足够的锁紧力,在短路电流冲击产生的电动力作用下,不会出现断路器移位。支架和断路器本体的连接采用卡扣加定位柱的结构,定位柱先插入断路器本体的定位孔完成预定位,再通过周边的卡扣完成锁紧,不需要额外的螺丝固定,提升批量装配的效率。

  在实际配电回路应用中,这类支架还要考虑长期运行的耐热性能,因为断路器接线端在额定电流下会有一定的温升,支架材料要能耐受长期100摄氏度左右的工作温度,不会出现软化变形,同时材料要具备一定的阻燃性能,满足低压电器的阻燃要求,万一接线端出现拉弧打火,不会引燃支架导致火情扩大。支架的进出线端要做倒角处理,避免穿线时划伤电缆的绝缘层,导致绝缘破损出现接地故障。另外,三极断路器的联动操作要求支架在手柄侧没有突出结构,保证三个极的手柄可以同步动作,不会因为支架的干涉出现某一极分合闸不到位的情况,避免三相回路出现缺相运行的故障。

  从结构建模的角度来看,这类支架的建模首先要提取断路器本体的安装配合面尺寸,定位所有卡扣、定位柱的位置,保证和本体的配合间隙控制在合理的公差范围内,金属嵌件的位置要和端子孔完全同轴,嵌件的周边要做加强筋结构,分散压接时的受力,避免嵌件在长期受力后出现松动。背部的导轨卡爪要做弹性变形的仿真验证,保证卡爪在卡入导轨的变形量在材料的许用变形范围内,不会出现反复拆装后卡爪断裂的情况。支架表面的脱模斜度要符合注塑工艺的要求,保证批量生产时可以顺利脱模,同时壁厚要尽量均匀,避免注塑过程中出现缩痕、翘曲,影响和断路器本体的配合精度。
