50毫米规格镀锡铜压缩接线端子结构

　　在低压配电、电气控制柜装配、新能源线束加工、工业设备动力接线场景里，这类压缩型铜接线端子是导线与设备端子排、断路器进线端、接地排实现可靠导电连接的核心连接件，区别于螺丝压接的冷压端子，压缩式结构通过专用压接工具将筒身与剥除绝缘层的导线线芯实现圆周方向的紧密咬合，接触电阻远低于普通插接端子，能适配大电流工况下的长期载流需求，避免长期运行中接触面氧化、松动引发的发热烧蚀故障。这款50毫米规格的端子整体采用镀锡铜基材加工，铜基体本身具备优异的导电性能，表面镀锡层一方面可以隔绝铜基体与空气的直接接触，减缓潮湿、盐雾环境下的铜氧化速率，另一方面镀锡层质地偏软，在与设备接线面贴合时能填充接触面的微观凹凸，进一步降低接触电阻，提升连接可靠性。

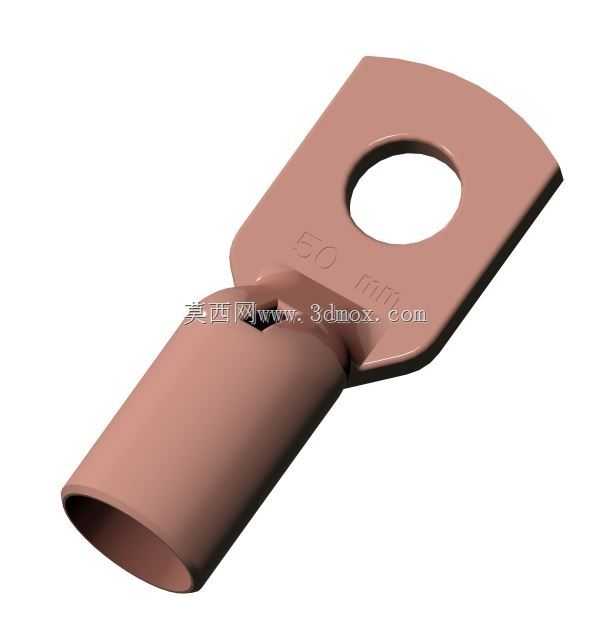

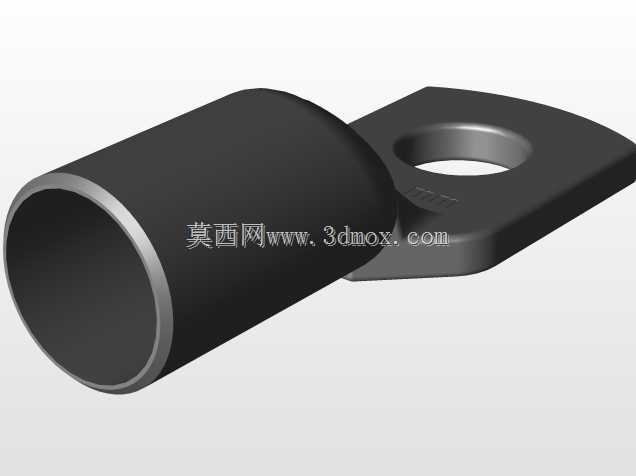

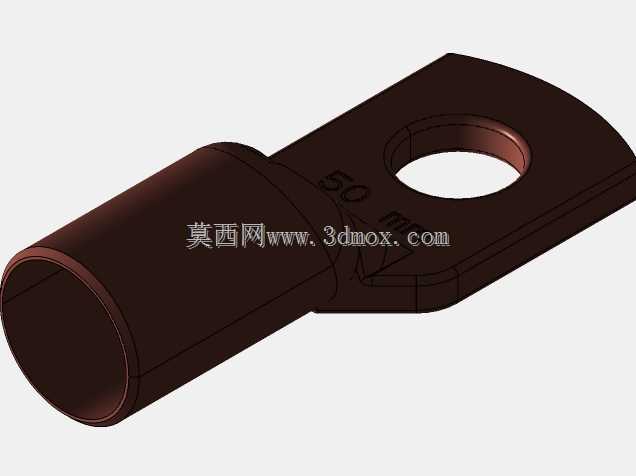

　　从结构设计来看，端子分为两个功能区段，一端是带安装孔的扁平连接段，另一端是用于容纳导线线芯的圆筒形压接段，两个区段通过圆弧过渡结构衔接，避免直角弯折带来的应力集中问题，防止压接作业或者长期受振动时衔接位置出现断裂。扁平连接段的安装孔尺寸匹配通用的M10、M12规格接线螺栓，能适配市面上绝大多数断路器、接触器、接地铜排的安装螺柱规格，扁平段的外形做了圆弧收边处理，没有尖锐的冲压毛刺，安装时不会划伤操作人员手套，也能避免尖端放电的隐患。圆筒形压接段的内径严格匹配50平方毫米多股铜芯导线的线芯外径，压接段筒身的壁厚经过载流校核，在额定载流工况下的温升符合电气连接的相关标准要求，压接作业时采用对应规格的六边形压模，从筒身的多个方向同步施压，

　　让筒壁金属与铜导线线芯产生塑性变形，形成无间隙的金属结合，压接完成后能承受规定数值的拉脱力，不会在设备运输、运行振动过程中出现导线松脱的问题。在实际选型应用时，需要注意安装边界的匹配：扁平段的总宽度要小于设备接线位的凹槽宽度，避免安装时端子无法平贴在接线面上，导致螺栓拧紧后端子倾斜，有效接触面积不足；压接段的总长度要匹配导线绝缘层的剥除长度，剥线时不能损伤线芯，压接位置要距离线芯端部留出少量余量，保证压接后所有线芯都被包裹在筒身内部，不会出现散丝外露的情况。这类端子的建模过程需要重点关注几个结构细节：一是扁平段与圆筒段的过渡圆角，这个位置如果建模时圆角过小，实际冲压加工时会出现材料拉伸开裂的问题；二是安装孔的倒角处理，

　　孔位两端做小尺寸倒角，既能去除冲压毛刺，也能在螺栓穿入时起到导向作用，提升装配效率；三是压接段筒口的扩口导向结构，筒口位置做微小的内倒角，方便导线线芯顺利插入筒身内部，减少现场接线时的穿线难度。在电气成套设备的装配场景里，这类压缩端子的使用量非常大，从主回路的大电流进线到二次回路的接地连接，不同规格的压缩端子覆盖了从几平方到上百平方的导线连接需求，50毫米这个规格通常用于设备主电源进线、大功率电机的动力接线、车间主接地干线的连接位置，相比传统的螺栓紧固式线夹，压缩端子的连接一致性更好，对施工人员的技能依赖度更低，只要压接工具的压力校准到位，压接后的连接质量稳定性远高于手工拧接的结构。在户外电气设备的应用场景中，镀锡层的抗腐蚀优势会更加明显，比如光伏电站的直流侧接线、户外配电箱的进出线连接，长期暴露在户外温差变化、雨水侵蚀的环境下，裸铜端子很容易在接触面生成铜绿，导致接触电阻升高引发发热，而镀锡层的化学稳定性更强，能在更长的运维周期内保持稳定的导电性能。建模时还要考虑压接后的变形预留，虽然成品模型展示的是未压接的原始状态，但在做装配模拟时，需要预留出压接后筒身的变形空间，避免压接后端子与周边的绝缘隔板、相邻端子出现干涉，尤其是在多根导线密集排布的端子排位置，端子压接后的外形尺寸变化是布线设计时必须考虑的安装边界因素。
