25平方毫米镀锡铜压缩接线端子结构

　　在低压配电、电气柜装配、新能源线束加工等场景里，线缆与接线排、设备端子的可靠压接连接，一直是保障电路导通稳定性、降低接触电阻的核心环节，这类25平方毫米规格的压缩式铜接线端子，就是适配该线径线缆压接作业的常用连接件。从实际使用场景来看，这类端子常应用在工业控制柜内部主回路接线、发电机组输出端接线、大功率设备电源进线接线、光伏阵列汇流接线等场景，需要匹配25平方毫米的多股铜芯线缆使用，压接完成后可通过端子端部的安装孔，配合螺栓紧固在对应的接线排、设备接线柱上，实现线缆与设备的刚性导通连接。

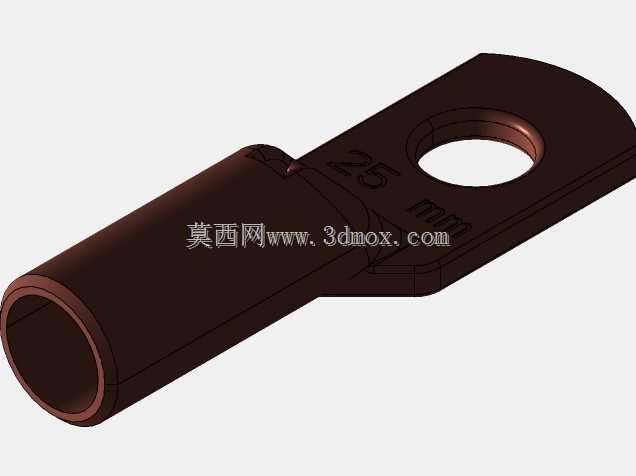

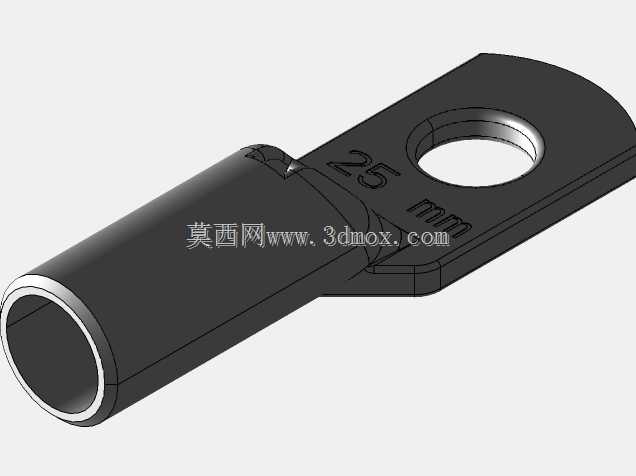

　　从功能特性上看，该端子采用镀锡铜材质加工，基材选用高纯度紫铜保证导电性能，表面镀锡处理一方面可以提升铜材的抗氧化能力，避免长期使用过程中铜材氧化生成氧化铜导致接触电阻升高、接头发热的问题，另一方面镀锡层可以降低端子与线缆压接后的接触阻抗，同时提升端子表面的耐腐蚀性，适配潮湿、有轻微腐蚀氛围的工业现场使用场景。端子整体分为压接筒与连接片两个功能段，压接筒为空心圆柱结构，内径匹配25平方毫米多股铜芯线的线径尺寸，压接作业时将剥除绝缘层的线芯完全插入压接筒内部，使用对应规格的压接钳从压接筒外部施加径向压力，让压接筒筒壁产生塑性变形，紧密咬合内部的多股铜芯线，实现线缆与端子的可靠机械固定与电气导通，这种压接连接的方式相比传统的螺丝紧固接线，抗振动能力更强，不会因为设备长期运行产生的振动导致接线松动，接触稳定性更优。

　　从设计思路来看，该端子的连接片部分采用平板式结构，端部做圆弧过渡处理，避免尖锐棱角在安装过程中划伤操作人员、或是刺破相邻线缆的绝缘层，连接片上开设的圆形安装孔，适配对应规格的紧固螺栓，安装孔的位置与压接筒的轴线保持同轴度公差要求，保证安装后端子的受力方向与线缆出线方向一致，避免安装后产生额外的弯折应力，长期使用导致端子断裂或是线缆芯线折断。压接筒与连接片的衔接位置做了平滑过渡的加强结构，避免压接过程中或是安装受力时，衔接位置出现应力集中导致断裂的问题，压接筒的端口做了轻微的扩口导向处理，方便现场施工时快速将剥好的线芯插入筒内，降低现场装配的操作难度，提升接线作业的效率。

　　从安装边界与尺寸适配角度来说，该端子适配的线缆为标称截面积25平方毫米的多股铜芯线缆，压接作业需要匹配对应模口的压接工具，压接后压接筒的变形量需要符合电气连接的工艺要求，保证压接后的拉脱力满足行业标准要求，避免线缆受拉力时从端子内脱出。安装时连接片的安装孔需要匹配对应直径的紧固螺栓，螺栓紧固时需要配合平垫、弹垫使用，保证连接的紧固力矩符合工艺要求，避免长期运行中螺栓松动导致接头发热。端子安装完成后，压接位置与连接片位置需要根据现场绝缘要求，套上对应规格的绝缘护套，避免相邻端子之间出现短路风险。在三维建模过程中，需要重点保证压接筒的内径尺寸、连接片安装孔的中心位置、压接筒与连接片的过渡圆角等关键尺寸的准确性，同时还原镀锡铜材质的表面质感，方便在做电气柜布线仿真、线束装配模拟的时候，能够准确判断端子的安装空间是否足够，相邻端子之间的安全间隙是否满足要求，提前规避现场安装时出现的端子干涉、安装空间不足等问题，减少现场施工的整改工作量。这类压缩式接线端子相比传统的螺丝固定式端子，整体结构更紧凑，占用的安装空间更小，在大电流接线场景中，能够在有限的柜内空间里实现多回路的接线布置，同时压接后的连接可靠性更高，维护周期更长，适合在长期连续运行的工业电气设备中使用。
