板载安装式DB9孔型串口连接器结构

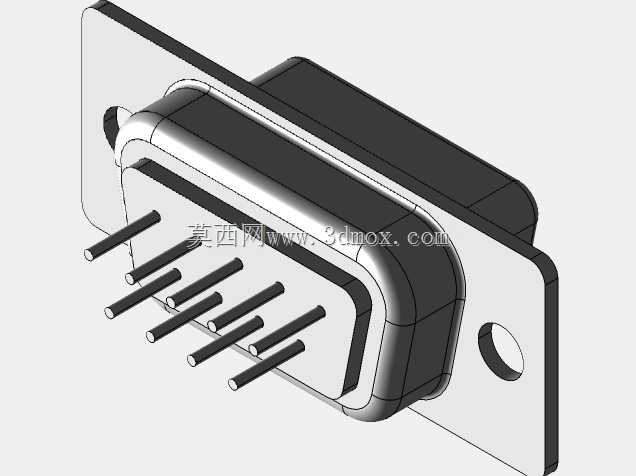

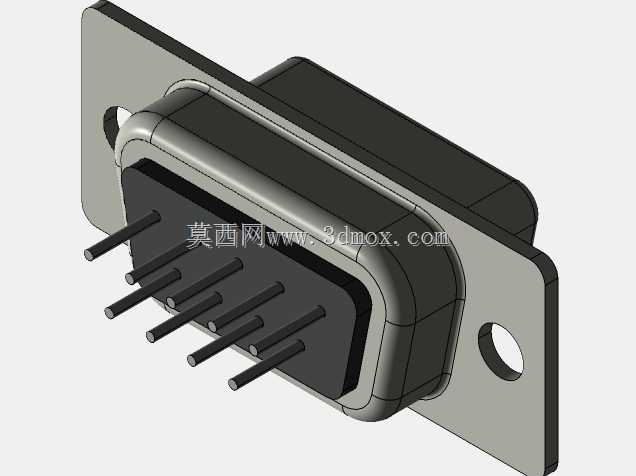

　　在工业控制板卡、老式计算机外设、通讯接口转接设备的硬件设计中，DB9型D-SUB连接器是沿用数十年的经典接口部件，本次呈现的是孔型母座板装版本的三维结构，主要用于PCB板端的串口信号引出，实现设备间RS232、RS485等串行通讯的物理连接。从实际工程应用来看，这类连接器常见于PCI串口扩展卡、工业PLC通讯端口、老式工控机外置接口、数控设备的调试通讯口位置，承担低速串行数据传输的物理连接作用，相比其他板载接插件，它的金属外壳具备一定的电磁屏蔽能力，在工业现场存在电磁干扰的场景下，能减少通讯信号的杂波干扰，提升连接稳定性。

　　从结构设计逻辑来看，这款连接器采用带安装法兰的面板安装+板载插针固定的双重固定方式，两侧的带孔法兰耳是核心安装定位结构，安装孔位适配标准M2.5规格的固定螺丝，安装时法兰面贴合设备面板或者PCB板的安装面，螺丝穿过孔位锁紧后，能避免插拔串口插头时的作用力直接传导到PCB焊盘上，防止长期插拔导致焊盘脱落、接插件松动的问题。主体的绝缘基座采用耐高温的工程塑料材质，内部嵌装9根插孔接触件，接触件的尾部插针为直插式设计，适配标准2.54mm间距的PCB焊盘孔，插针长度刚好满足波峰焊或者手工焊接的吃锡要求，不会因为插针过长导致焊接后锡尖突出板底，也不会因为插针过短造成焊接虚焊。

　　接触件的排布严格遵循DB9连接器的标准引脚定义，9个插孔分两排交错排布，上排4个孔位、下排5个孔位，孔位的中心距、插孔的内径尺寸完全匹配公头的插针尺寸，插合后接触件的弹性卡爪能抱紧公头插针，保证接触电阻在合格范围内，避免信号传输过程中出现接触不良、断连的问题。连接器前端的金属屏蔽壳采用锌合金压铸成型，表面做镀镍处理，既具备足够的结构强度，插拔时不会因为外力挤压出现壳体变形，也能实现良好的接地屏蔽效果，安装时屏蔽壳的接地引脚会焊接到PCB的接地覆铜上，将外部干扰信号导入接地层。

　　从安装边界尺寸来看，这款连接器的法兰安装孔中心距为标准的25mm，法兰整体宽度31mm左右，基座本体的宽度16mm左右，插针尾部伸出基座底面的长度为3.2mm，刚好适配1.6mm厚度的常规PCB板，焊接后插针露出板底的长度控制在1.5mm左右，满足焊盘的吃锡要求。连接器的插合面突出法兰安装面的高度为12mm，刚好能穿过设备面板上的标准D型开孔，面板开孔尺寸完全匹配DB9连接器的标准开孔规范，不需要额外做定制开孔，能直接适配市面上通用的DB9金属外壳、防尘帽等配套配件。

　　在实际选型使用中，这类板装DB9母座需要注意插针的额定电流参数，通常每个接触件的额定载流为1A，完全满足串行通讯的信号传输需求，不能用于大电流的功率传输场景。设计PCB封装时，需要注意法兰安装孔的位置与插针焊盘的相对位置公差，避免出现安装孔对位偏移导致接插件装配歪斜的问题，同时要在插合面的前方预留至少30mm的操作空间，方便操作人员插拔串口插头，预留的空间还要考虑到串口插头自带的固定螺丝拧动的操作余量，避免空间不足导致插头无法锁紧。另外在结构设计时，法兰面与安装面板之间可以根据防护需求加装橡胶密封垫，提升接口位置的防尘防滴能力，适配更复杂的工业现场使用环境。
