16毫米规格镀锡铜压缩接线端子结构

　　在低压配电、电气控制柜装配、新能源线束加工以及工业设备电气布线场景里，这类压缩型铜质接线端子是导线与设备端子排、接地桩、导电母排实现可靠电气连接的核心连接件，日常也被一线装配人员称作铜线鼻子，承担着导通大电流、固定线束端头、降低接触电阻的关键作用。这款适配16平方毫米导线的压缩端子，整体采用镀锡铜基材加工，铜基体本身具备优异的导电性能，表面镀锡处理一方面可以隔绝铜基体与空气、潮湿环境的直接接触，避免长期使用过程中铜材氧化生成高阻氧化铜层，导致接头发热、接触不良的故障，另一方面镀锡层质地偏软，在螺栓紧固接触平面时可以产生微观塑性变形，填充配合面的微小凹凸，进一步降低接触电阻，提升连接稳定性。从结构设计来看，端子整体分为两个功能区段，

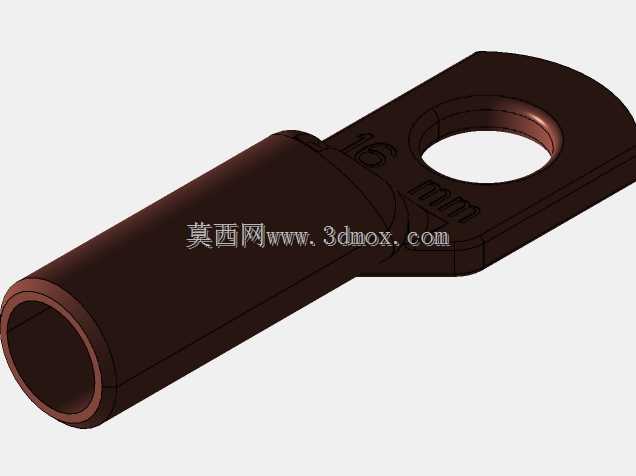

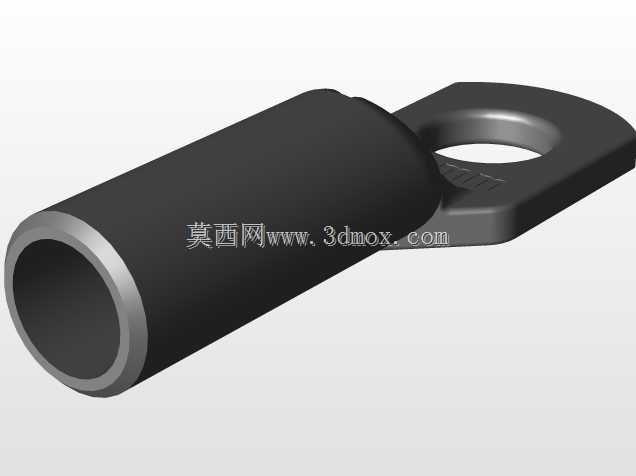

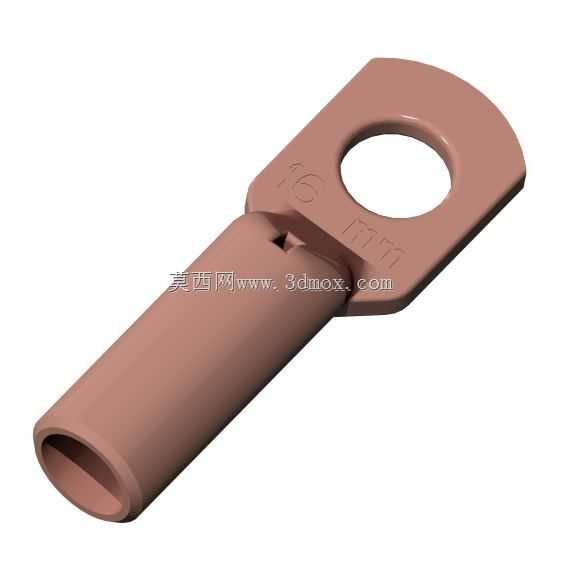

　　一端是带安装通孔的扁平连接耳，另一端是用于压接导线的空心管状筒体。连接耳的外形做了圆弧过渡处理，没有尖锐棱角，既可以避免装配过程中划伤操作人员、破坏相邻线缆的绝缘层，也能优化电流在端子内部的导通路径，减少直角结构带来的电流集肤效应，降低大电流工况下的局部发热风险。连接耳上的安装通孔尺寸适配常规的电气安装螺栓规格，孔位周边做了轻微的压印加强处理，避免螺栓紧固过程中连接耳出现翘曲变形，保证整个环形接触面都能与被连接件平面紧密贴合。压接筒体的内径严格匹配16平方毫米多股铜芯导线的外径尺寸，筒体端部做了微小的内倒角处理，方便剥除绝缘层的导线端头顺利插入筒体内部，不会出现铜丝散丝卡在筒口的问题，提升现场压接作业的效率。

　　筒体与连接耳的衔接位置做了平滑的过渡结构，没有应力集中的直角缺口，在压接作业以及后续使用过程中承受线缆拉扯、振动载荷时，不会在衔接位置出现断裂失效的问题。从安装边界来看，压接筒体的长度满足国标要求的导线压接长度规范，压接后可以保证导线线芯与筒体有足够的接触面积，不会因为压接长度不足导致拉脱力不够、接触电阻超标的问题；连接耳的外轮廓尺寸在满足安装通孔周边承压面积要求的前提下做了优化，不会占用过多的安装空间，在空间紧凑的接线端子排上也能顺利布置，不会和相邻的端子产生干涉。实际使用过程中，需要使用对应规格的压接钳将筒体与插入的导线压合为一体，压接完成后筒体产生均匀的塑性变形，紧紧咬合住内部的多股铜丝，实现机械固定与电气导通的双重作用，

　　配合连接耳上的螺栓紧固，即可完成导线与设备端的可靠连接。这类端子的设计充分考虑了现场施工的便利性与长期使用的可靠性，镀锡层的存在也让端子具备一定的耐盐雾能力，除了常规的室内电气柜场景，也能在户外配电箱、工程机械车载电气系统这类环境条件相对恶劣的场景下稳定工作，不会因为短期的潮湿、盐雾侵蚀就出现接触失效的问题。在三维建模过程中，这类零件需要重点管控压接筒体内径、安装通孔中心到筒体端面的距离、连接耳厚度、筒体壁厚这些关键尺寸，这些参数直接决定了端子和导线的匹配性、安装时的螺栓适配性以及压接后的机械强度，任何一个尺寸出现偏差，都可能导致现场装配失败，或者留下接触不良、接头过热的安全隐患。建模时还需要注意各段衔接位置的圆角处理，还原实际冲压加工后的零件形态，避免出现尖锐的直角棱边，保证模型用于装配仿真时可以准确模拟实际的装配干涉情况，为电气布线的空间校核提供准确的模型依据。
