康奈塞尔SAK10接线端子剖视结构

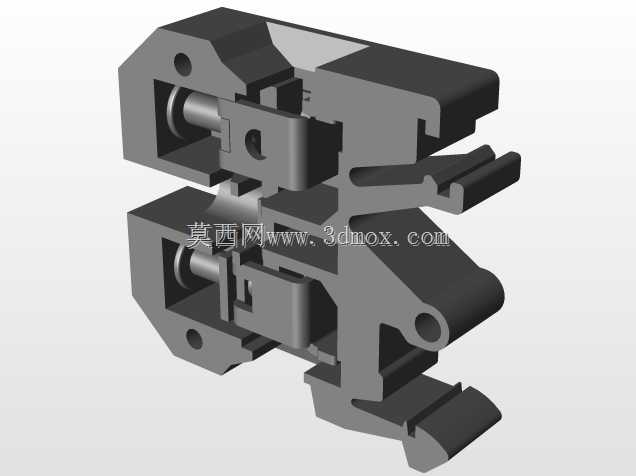

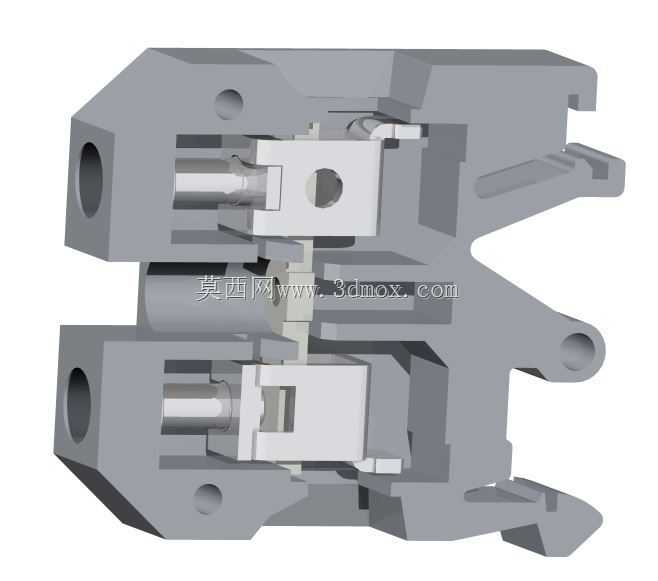

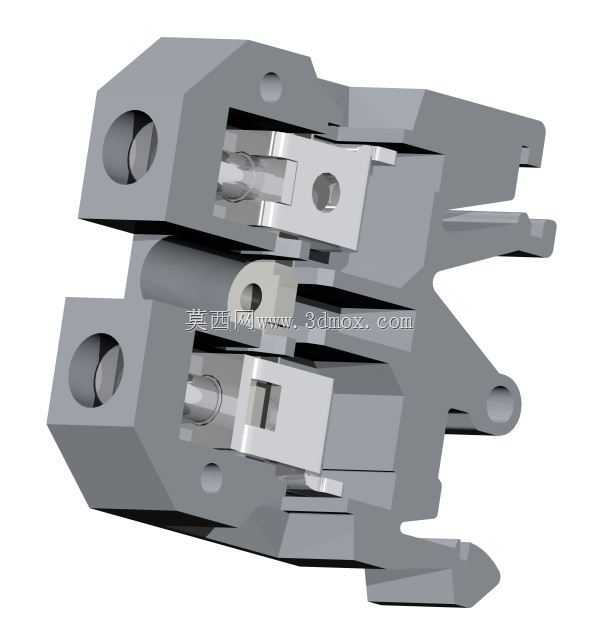

　　在低压配电、工业控制柜的二次回路布线场景里，这类导轨式接线端子是柜内导线接续的核心基础元件，承担着不同线径导线之间的可靠导通、绝缘隔离以及后期运维的便捷拆线接线功能，从PLC控制柜的信号回路到电机主回路的分支接线，都能看到同系列端子的应用身影。从剖视结构能清晰看到，这款端子采用上下双层对称的导电结构设计，每一层的导电件都采用了压线框与导电基座配合的夹紧结构，当拧紧端子顶部的压线螺钉时，压线框会向下位移，将插入接线孔的导线牢牢压在导电基座的接触面上，这种结构能适配单股硬线、多股软线（压接冷压端头后）的不同接线需求，接触压力均匀，长期运行下不会因为柜内温度循环变化出现导线松脱的问题。端子的绝缘基座采用对称的卡扣式拼接结构，

　　单个端子可以通过侧面的燕尾槽结构和同规格端子紧密拼接成任意长度的端子排，基座上预留的标准导轨卡扣能直接卡装在TH35mm标准电气安装导轨上，不需要额外的固定件，安装时只需要将端子底部卡扣对准导轨推入即可卡紧，拆卸时用一字螺丝刀撬动底部的解锁卡扣就能取下，柜内组装效率很高。从结构尺寸来看，单个端子的宽度适配10平方毫米导线的载流需求，接线孔的深度足够容纳剥线后10mm左右长度的线芯，避免线芯外露引发的相间短路风险，相邻端子之间的绝缘隔筋高度足够，即使在潮湿、多粉尘的工业现场，也能保证相邻回路之间的绝缘电阻满足电气安全规范要求。端子的导电件表面做了镀锡处理，既能降低接触电阻减少通电时的温升，也能避免长期使用后铜基氧化导致的接触不良，

　　压线螺钉采用了防滑脱设计，不会因为运维时拧动螺钉导致螺钉从基座上脱落掉落到柜内引发电气故障。在实际选型使用时，这类端子通常会根据回路的额定电流、导线线径选择对应规格，SAK10规格对应的额定载流可以满足10平方导线的长期载流要求，适配控制回路、小功率动力回路的接线需求，端子上预留的标记号安装位可以插入线号标记条，方便后期运维时快速识别回路走向，双层的结构设计可以在相同的导轨安装长度下，容纳两倍数量的接线回路，大幅节省柜内的安装空间，尤其适合布线密度较高的小型控制柜、分布式IO站的接线场景。从建模细节来看，这个剖视模型完整还原了内部导电件、压线框、螺钉、绝缘基座、导轨卡扣的所有配合关系，没有遗漏零件之间的装配间隙，

　　比如压线框和基座腔体之间的滑动间隙、螺钉和导电件之间的转动间隙都做了准确还原，能直接用于电气布线的干涉检查、端子排组装的模拟演示，也能作为电气设计选型时的结构参考，帮助设计人员提前确认端子的安装空间、接线操作空间是否满足要求，避免现场安装时出现端子和柜内其他元件干涉、接线工具无法操作的问题。
