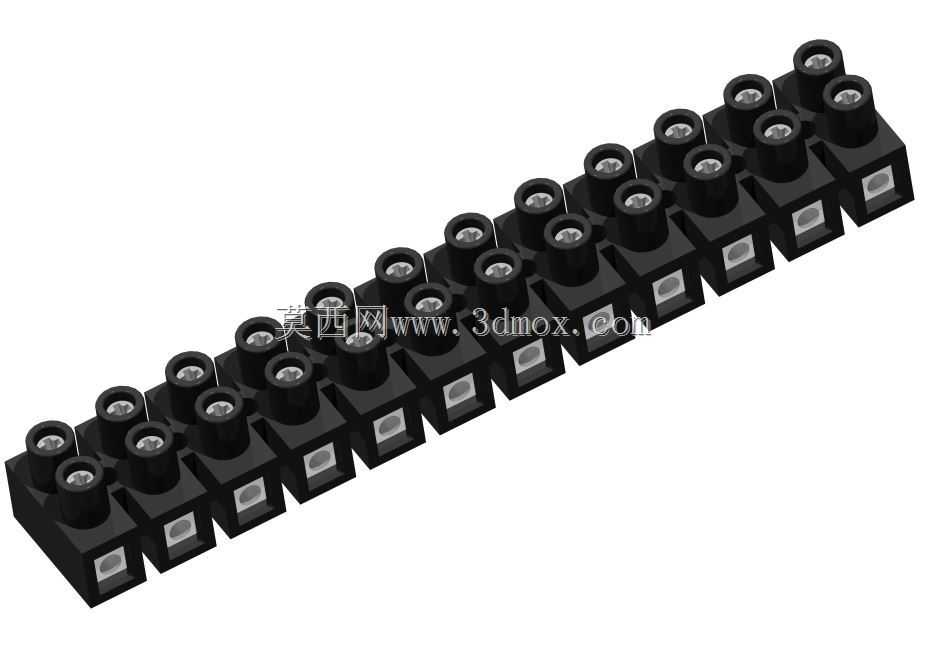

十二位组合式接线端子排结构设计

　　在低压电气柜、设备控制回路、小型机电装置的布线作业里，这类多位数接线端子是最常用的导线接驳构件，十二位的排布规格刚好适配单组控制信号回路或者小功率动力回路的分线需求，不用额外拼接零散端子，能减少柜内布线的节点冗余，降低后期线路排查的复杂度。从实际使用场景来看，这类端子常被用在自动化设备的端子台排布、小型配电箱的进出线分接、工控板卡的外接引线转接位置，每一个独立的接线位都能单独完成单根导线的压接固定，相邻位之间通过绝缘基座做物理隔离，避免不同回路导线之间出现短接风险。

　　设计这类端子排的时候，首先要考虑的是绝缘基座的耐温与抗蠕变性能，基座采用整体式长条排布，每个接线位的压线腔做独立的分隔筋设计，既保证相邻接线位的电气间隙满足低压配电的安全要求，也能让整体结构的抗形变能力更强，在多根导线同时压接、螺丝锁紧的受力状态下，基座不会出现局部开裂或者形变偏移。顶部的压线螺丝采用内嵌式导向设计，拧动螺丝的时候不会出现偏斜卡滞，压线块与导线接触的面做防滑压纹处理，锁紧后能增大与导线线芯的接触面积，避免长期使用过程中因为震动、热胀冷缩出现导线松脱、接触电阻过大的问题。

　　从安装边界来看，这类端子排的底部预留了标准导轨卡扣结构，能直接卡装在电气柜通用的35mm标准安装导轨上，不需要额外打孔固定，拆装调整位置的时候只需要撬动底部的卡扣拨片就能完成移位，适配现场布线的灵活调整需求。整体的宽度方向按照十二位等距排布，每个接线位的中心距保持统一尺寸，压线腔的内径适配常规1.5-6平方毫米的多股铜芯导线，能覆盖大部分低压控制回路与小功率动力回路的导线线径需求。端子顶部的接线孔做倒角导向处理，导线剥线后能很顺畅地插入压线腔，不用反复调整导线角度，能提升现场接线的作业效率。

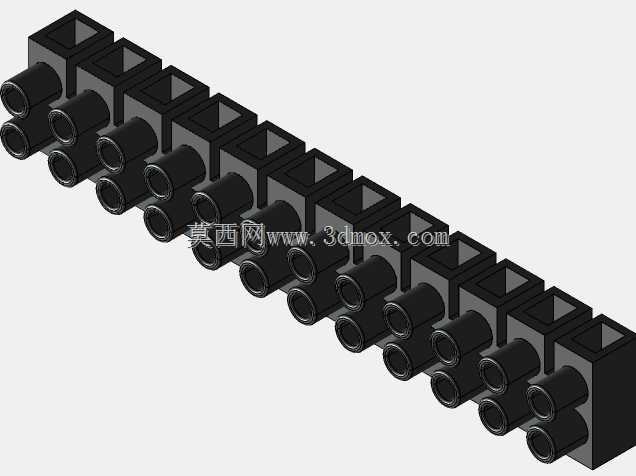

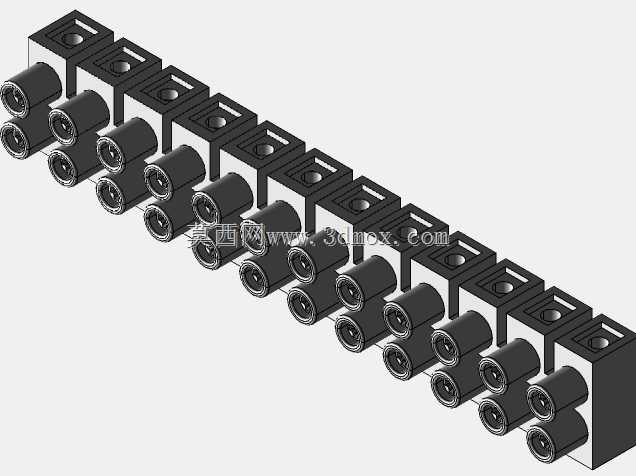

　　实际选型使用的时候，这类端子排的每一位都能独立承载额定范围内的电流，相邻位之间的绝缘电阻能满足常规工业环境的使用要求，即使在设备长期运行、柜内温度升高的状态下，基座材料也不会出现软化变形，压线结构的锁紧力不会出现明显衰减。和拼接式的零散端子相比，整排式的十二位端子安装后整体平整度更好，柜内布线的走线更加规整，后期维护的时候能快速对应每一个回路的接线位置，不用因为零散端子的错位出现线号标识偏移的问题。在建模过程中，需要重点关注每个压线螺丝的行程空间，保证螺丝拧到最下端的时候，压线块能完全压紧最大线径的导线，同时螺丝不会顶到基座底部；相邻接线位之间的分隔筋厚度要兼顾绝缘性能与整体尺寸控制，不能因为分隔筋过厚导致整体宽度过大，占用过多柜内安装空间，也不能因为厚度不足导致绝缘强度不够、结构强度变差。另外，基座上每个接线位旁都预留了标识粘贴的平面，方便现场作业人员打印线号标签粘贴，对应每一个回路的编号，提升后期维护的便利性。端子的外露金属部分都做了凹陷设计，安装完成后不会有裸露的带电部分突出基座平面，避免柜内其他金属构件意外触碰造成短路风险，也能降低作业人员检修时误碰带电部位的安全隐患。
