接线端子排配套端部固定支架结构

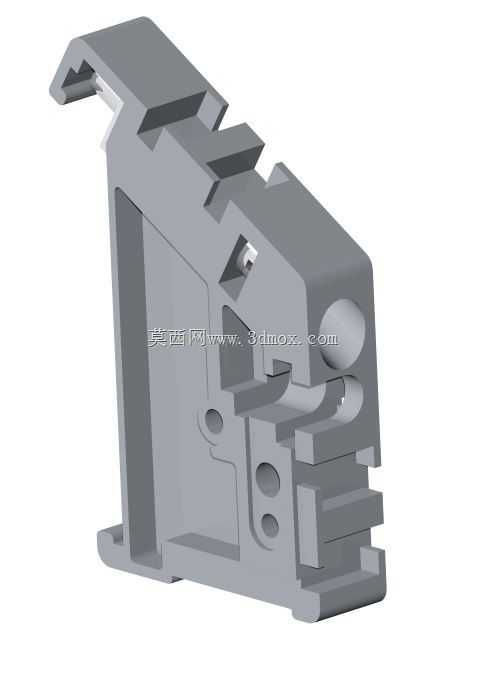

　　在低压电气柜、工控设备布线的场景里，这类端部支架是接线端子排安装时不可或缺的配套构件，主要作用是卡在标准DIN导轨的两端，对整排叠装的接线端子形成轴向限位，避免端子在导轨上出现滑移、偏斜，尤其是在设备运输震动、长期运行受线缆拉扯的工况下，能保证整排端子的安装位置稳定，不会出现端子错位导致的接线松脱、绝缘间隙不足等问题。从结构设计来看，这个支架采用了单侧带弹性卡扣的卡接结构，上部的钩状结构直接扣合在DIN导轨的上沿翻边处，下部的定位凸台贴合导轨的下沿支撑面，安装时只需要对准导轨端部按压，就能依靠卡扣的弹性形变卡入到位，不需要额外的紧固件，拆装维护时用一字螺丝刀撬动卡扣解锁部位就能快速拆下，适配现场布线的快速作业需求。

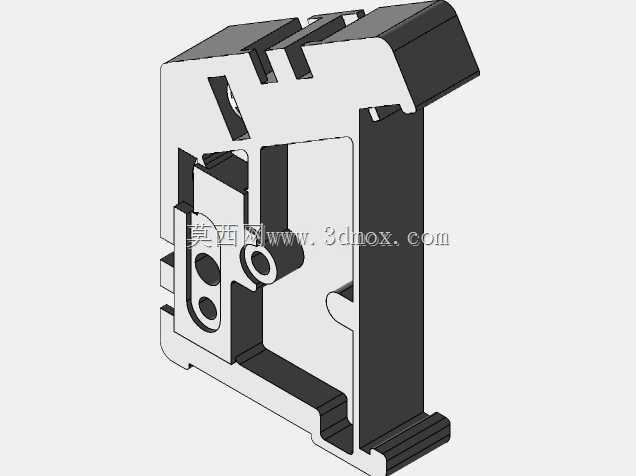

　　支架主体采用了带加强筋的框式结构，侧壁的厚度均匀，既保证了整体的结构强度，在受到端子排的轴向挤压力时不会出现变形断裂，又能控制构件的整体重量，同时内部的镂空结构也能减少注塑成型时的缩痕、内应力问题，适合批量注塑加工生产。支架侧面预留的多个圆形定位孔，一方面是注塑成型时的顶针位置预留，另一方面也可以作为辅助固定点位，在有高强度抗震要求的安装场景下，可以通过扎带穿过这些孔位将支架与导轨、端子排做额外绑定，进一步提升固定可靠性。从安装边界来看，这个支架的宽度尺寸与配套的接线端子厚度匹配，卡装到导轨上之后，突出导轨表面的高度与接线端子的整体高度齐平，不会额外占用柜内的布线空间，支架的端面完全贴合最外侧接线端子的侧壁，受力面均匀，

　　不会出现局部应力集中压坏端子外壳的情况。支架前端的阶梯状卡位结构，是为了适配不同规格的端子排端部挡板，不管是普通的螺钉接线端子还是弹簧式接线端子，都能通过这些阶梯卡位匹配对应的挡板安装槽，保证挡板安装后不会出现晃动。在实际选型使用时，需要注意这个支架适配的是标准35mm宽度的DIN电气安装导轨，卡扣的开合行程对应导轨的翻边厚度设计，不能用于其他非标的安装导轨，否则会出现卡装不牢或者无法安装的问题。支架的绝缘材质属性也决定了它可以直接接触带电的端子外壳，不需要额外做绝缘处理，安装后能在端子排端部形成绝缘防护，避免柜内的金属导线头、金属碎屑搭接在端子端部造成短路隐患。在做三维建模的时候，这个构件的卡扣形变角度、

　　加强筋的排布位置都需要结合实际注塑工艺做调整，卡扣的根部做了圆角过渡处理，避免反复拆装时出现根部断裂，各个安装贴合面都做了0.2mm的拔模斜度，方便注塑脱模，同时保证安装时的配合间隙合理，不会出现过紧卡装困难或者过松定位失效的问题。
