双排直插180度8x2接线端子结构

　　在工控板卡、消费电子主板、电源模块、工业控制模组的板间互联场景里，这类直插双排排针是最常见的板级互联元件之一，日常做PCB结构设计、整机装配选型时，这类元件的安装边界、外形尺寸是结构工程师必须精准核对的核心参数，差0.1mm都可能导致装配干涉、插接过紧或接触不良的问题。

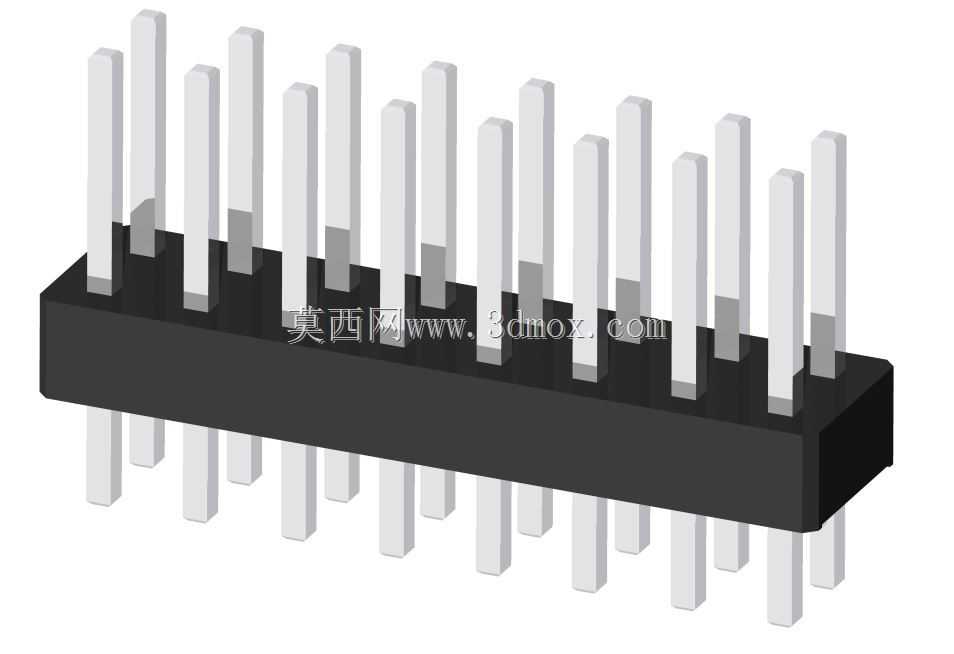

　　这款8x2规格的180度直插端子，采用双排对称布局，单排8个插针，两排插针的间距遵循通用板级接插件的标准间距规范，插针为直式设计，与塑胶基座保持垂直，也就是行业内常说的180度直插形态，适配PCB板上的通孔焊接工艺，插针穿过PCB对应的过孔后，在板的背面进行波峰焊或者手工焊接，固定后塑胶基座紧贴PCB板面，不会出现歪斜偏移的情况。

　　从实际使用场景来看，这类端子主要承担板对板、板对线的信号与小电流传输作用，常见于PLC扩展模块、伺服驱动接口板、嵌入式开发板、开关电源内部的互联位置，相比单排排针，双排布局在相同的板上占用宽度下，能提供多一倍的接点数量，有效节省PCB板面的安装空间，对于点位较多、板面空间紧张的控制板设计来说，这类双排端子是性价比极高的选型方案。

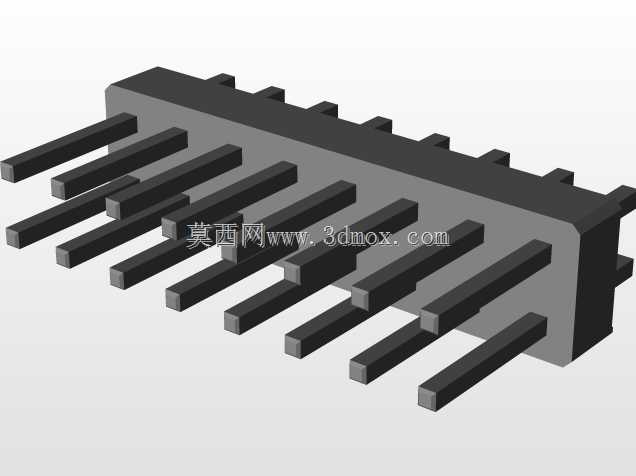

　　设计这类端子的三维模型时，首先要锁定的是安装基准面，也就是塑胶基座与PCB贴合的底面，所有插针的位置度、伸出长度都要以这个基准面为参照进行建模。插针分为两个伸出段，一段是穿过PCB的焊接段，长度要匹配常规PCB板厚加上焊盘的焊接余量，过长会导致焊接后针脚突出过多，触碰机壳或者其他元件造成短路，过短则会导致焊锡浸润不足，焊接强度不够、接触电阻过大；另一段是插接配合段，长度要匹配对应的母座排母的插接深度，保证插针插入母座后接触区完全贴合，不会出现松脱、接触不良的情况，同时插接段的端部要做微小的倒角处理，方便装配时对准母座孔位，减少插针弯折的概率。

　　塑胶基座的设计上，要考虑插针的固定强度，每个插针对应的基座孔位要做定位卡点，插针压入基座后，卡点会卡住插针上的定位槽，避免插针在插拔过程中出现松动、退针的问题。基座的外形边角要做微小的圆角处理，避免生产、装配过程中边角的毛刺划伤操作人员或者导线绝缘层，基座的宽度方向要严格控制尺寸，不能超出两排插针的外侧过多，否则在板上元件排布密集的情况下，会和周边的电容、电阻、芯片等元件产生干涉。两排插针的平行度、同排插针的共面度是建模时必须重点保证的形位公差，插针歪斜会导致焊接时插针对不准PCB过孔，强行插装会造成插针弯折、PCB焊盘脱落的问题。

　　从安装边界来看，建模时除了端子本身的实体尺寸，还要预留出装配操作空间，也就是端子周边要留出足够的手指或者工装操作的位置，方便焊接后插接对应的排线或者母座，尤其是端子的插接侧，不能有过高的元件遮挡，否则插接线束时无法顺利对位。另外，插针的金属部分要考虑导电性能与刚性，一般采用铜合金基材表面镀锡处理，建模时虽然不需要体现镀层，但要预留出镀层的厚度余量，避免尺寸配合出现偏差。

　　在实际选型替换时，这类端子的互换性很强，只要插针间距、排距、插针长度、基座尺寸匹配，不同品牌的同规格产品都可以通用，做三维模型时严格按照通用尺寸规范建模，就能适配绝大多数的设计场景，结构工程师在调用这类模型时，只需要核对自己设计的PCB上的孔位布局、板上预留的安装空间，就能直接导入装配，不需要反复调整尺寸，大幅提升结构设计的效率。很多刚入行的工程师做板卡结构设计时，容易忽略端子的插接操作空间，只按照端子本身的外形预留位置，最后装配时发现手伸不进去，或者工装卡不住，导致整个板卡的布局需要重新调整，这类问题在建模时提前预留操作空间边界，就能完全避免。

　　另外，这类直插端子的耐温特性也要匹配焊接工艺的要求，波峰焊的温度一般在260摄氏度左右，持续数秒，塑胶基座的材质要能承受这个温度不会融化变形，建模时虽然不需要体现材质参数，但在结构上要保证基座有足够的厚度，避免高温下出现形变导致插针移位。对于需要经常插拔的应用场景，插针的表面镀层厚度要满足插拔寿命的要求，减少长期插拔后的接触氧化问题，这些设计要点在三维模型的结构细节上，都要通过合理的尺寸设计来预留对应的工艺余量，保证模型导入实际生产后不会出现工艺性问题。
