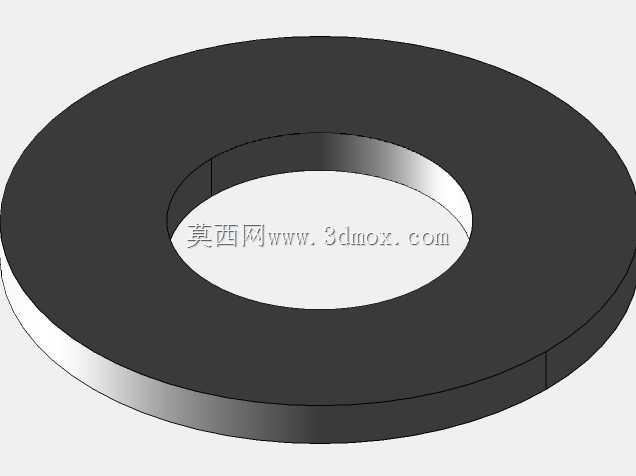

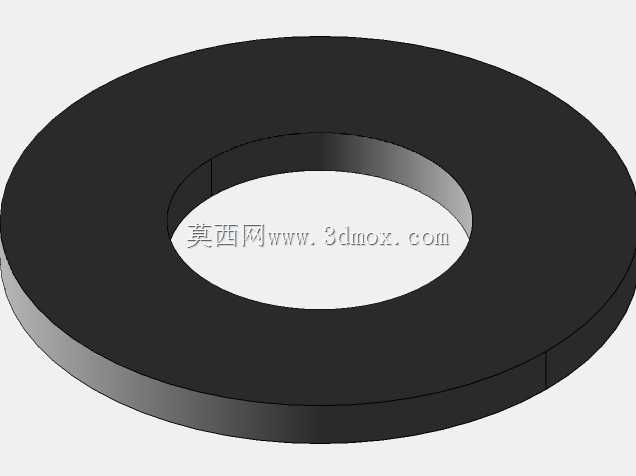

M3规格平垫圈紧固配套标准件结构

　　在各类机电设备、精密仪器、小型工装夹具的螺纹连接副中，平垫圈是看似不起眼却直接影响连接可靠性的基础配套零件，这款M3规格的平垫圈，主要适配公称直径3mm的外螺纹紧固件，在螺栓、螺钉与被连接件的接触面之间形成均匀的承压过渡。日常做结构设计时，很多新手容易忽略平垫圈的选型逻辑，要么随便选个凑数，要么干脆省略，实际在不同工况下，平垫圈的作用各有侧重：当被连接件是铝合金、工程塑料、薄钣金这类低强度基材时，拧紧螺纹件的过程中，螺栓头下的压应力很容易在基材表面压出凹痕，甚至造成基材局部塌陷，导致预紧力流失，这时候平垫圈可以把螺栓头的集中压力分散到更大的接触面积上，降低单位面积的承压值，保护被连接件表面不被压损。如果是在有轻微振动的工况下，

　　平垫圈还能填补被连接件表面的微小不平整，毕竟机加工件、钣金件的表面不可能做到绝对平整，螺栓头直接压上去的时候，微观层面的接触其实是若干个离散的点，加上平垫圈之后，两个贴合面的接触连续性会明显提升，能减少预紧后的松动滑移概率，当然要注意它没有弹簧垫圈的防松功能，不能替代专门的防松零件使用。从设计维度看，这款平垫圈的尺寸边界非常明确，外径6.9mm，内径适配M3螺纹的穿过间隙，厚度0.5mm，属于薄型平垫的常规规格，选型的时候要特别注意安装空间的径向余量：如果安装孔周围的凸台直径小于垫圈外径，垫圈就会出现悬空压合的情况，不仅起不到分散压力的作用，反而会因为受力不均导致螺栓偏斜，带来额外的弯曲应力；厚度方向也要考虑叠装后的总高度，

　　比如在多层钣金叠接、电气元件接线端子的固定场景里，0.5mm的厚度不会过多占用螺纹的有效啮合长度，能保证螺纹旋合深度满足强度要求，不会因为加了垫圈导致螺纹拧入深度不足出现滑牙。建模的时候要注意这类标准件的细节处理，内孔和外圆的同轴度要控制在合理公差范围内，不然安装的时候会出现卡滞，垫圈的两个端面要保证平行度，避免压合之后出现倾斜，边缘的微小倒角不能省略，一方面是去除冲压加工产生的毛刺，防止安装时划手或者刮伤被连接件表面，另一方面也能引导螺栓顺利穿过内孔，提升装配效率。实际装配场景里，这类平垫圈的使用频率极高，小到消费电子的内部结构固定、小型传感器的安装，大到电气柜内的元件固定、自动化设备的小型模组连接，只要用到M3规格的螺钉螺栓，

　　几乎都会配套对应的平垫圈。很多人做装配体建模的时候，会直接调用标准件库的模型，但往往不会核对具体的尺寸参数，比如同样是M3平垫，不同标准下的外径、厚度会有细微差别，如果直接选了大外径的垫圈，很可能在装配时和周边的筋位、凸台、相邻紧固件发生干涉，尤其是在紧凑的小型设备内部，几毫米的空间余量都要精确计算，这时候提前明确垫圈的外形尺寸和安装边界，就能在设计阶段规避很多后期装配的问题。另外在做受力校核的时候，不能只计算螺栓的拉伸强度，也要验算垫圈与被连接件接触面的压应力，当被连接件材质较软的时候，要确认平垫圈的承压面积足够把压应力降到材料的许用承压值以下，避免长期使用后被连接件表面出现蠕变，导致连接预紧力下降。还有在有导电要求的连接场景，比如电气设备的接地端子连接，平垫圈要保证和两个接触面的充分贴合，降低接触电阻，这时候垫圈端面的平面度就尤为重要，如果垫圈端面有翘曲、凹凸，会导致接触不良，带来发热甚至电路故障的隐患。
