M4规格平垫圈紧固配套标准件结构

　　在各类机电设备、工装夹具、五金制品的装配环节里，平垫圈是最容易被忽略却又直接影响连接可靠性的基础零件，这款适配M4螺纹规格的平垫圈，日常会出现在从消费电子外壳组装、小型自动化设备模组固定，到低压配电柜元器件安装、普通机床外围护板锁付等诸多场景中。很多刚入行的结构设计人员容易觉得垫圈只是凑厚度的垫片，实际在螺栓连接副里，它的核心作用是分散螺栓头部对被连接件表面的压应力，避免较软的基材比如铝合金型材、工程塑料板、薄钣金件在螺栓拧紧时被压出凹陷，导致预紧力流失出现连接松动；同时它还能弥补被连接件表面的平面度误差，哪怕安装面存在轻微的冲压毛刺、铣加工刀纹留下的不平整，垫圈的平整端面也能垫实接触面，避免螺栓锁付时出现偏斜，让拧紧过程中的扭矩能更顺畅地转化为轴向预紧力。

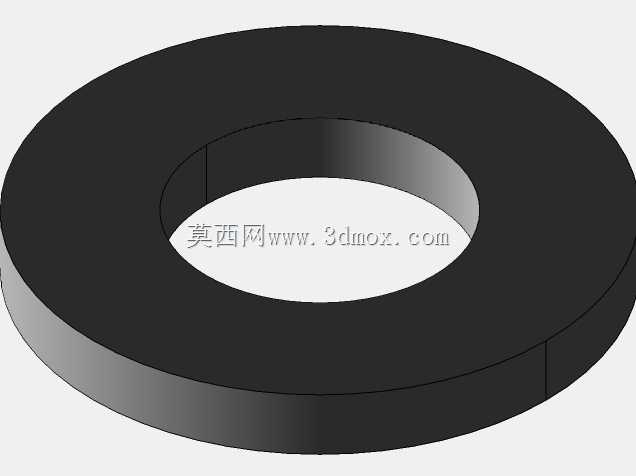

　　从设计逻辑上看，这款平垫圈没有复杂的异形结构，采用的是等厚度环形回转体结构，这种结构的好处是应力分布均匀，不会出现局部应力集中导致的垫圈受压变形失效，内外圆的同轴度公差控制在合理范围内，安装时不会出现卡滞在螺栓杆部或者偏出螺栓头部支撑面的问题。它的外形尺寸为外径8.8mm、内径4mm、厚度0.8mm，这个尺寸边界是经过长期工程验证的：内径4mm刚好能顺畅穿过M4规格的螺栓、螺钉杆部，不会因为间隙过小出现装配卡涩，也不会因为间隙过大导致垫圈偏位；外径8.8mm的支撑面尺寸，刚好匹配M4螺栓常规的头部支撑直径，既不会因为外径过小起不到分散压应力的作用，也不会因为外径过大占用过多安装空间，在排布密集的螺丝孔位里也不会和相邻的紧固件、结构凸台发生干涉；0.8mm的厚度属于常规硬度平垫圈的标准厚度范围，既具备足够的刚性，在正常拧紧扭矩下不会出现过度压溃变形，也不会因为过厚导致螺栓的有效啮合长度不足——很多新手设计时容易选错垫圈厚度，导致螺栓拧入螺纹孔的深度不够，受振动后出现滑牙甚至螺栓脱出的问题，这个厚度规格刚好适配常规M4连接场景下的啮合长度要求。

　　在实际选型使用时，需要注意它的适用工况：这款平垫圈适合常规的静态连接或者低振动场景下的紧固配套，如果是振动冲击较大的设备连接部位，还需要搭配防松垫圈或者螺纹胶使用，不能单独靠它实现防松效果。安装时要保证垫圈两侧的接触面都没有焊渣、铁屑、油污等杂质，避免这些杂质垫在接触面之间导致预紧力虚标，设备运行一段时间后杂质被压碎就会出现连接松动。另外在不同材质的被连接件上使用时，也要匹配对应的垫圈材质，比如连接铜排等导电部件时需要选用铜质平垫圈保证导电性能，连接有防腐要求的户外设备时需要选用不锈钢材质的平垫圈，而普通冷轧钢镀锌的平垫圈则适合大多数室内干燥环境下的设备装配，成本和性能能达到最优平衡。

　　很多三维建模人员在绘制这类标准件时，容易忽略倒角、边缘去毛刺这些细节结构，实际量产的平垫圈内外边缘都会有微小的倒角，既可以去除冲压产生的锐边毛刺，避免安装时划伤操作人员或者被连接件表面，也能引导螺栓顺利穿入垫圈孔位，提升装配效率。在做整机装配的干涉检查时，不能只看垫圈的理论尺寸，还要考虑公差带来的尺寸波动，预留足够的安装间隙，避免因为垫圈的尺寸超差导致装配时出现卡滞。这类基础标准件虽然结构简单，但是每一个尺寸参数都是经过无数次工程实践验证的，随意更改尺寸比例很容易导致连接失效，给设备运行留下安全隐患。
