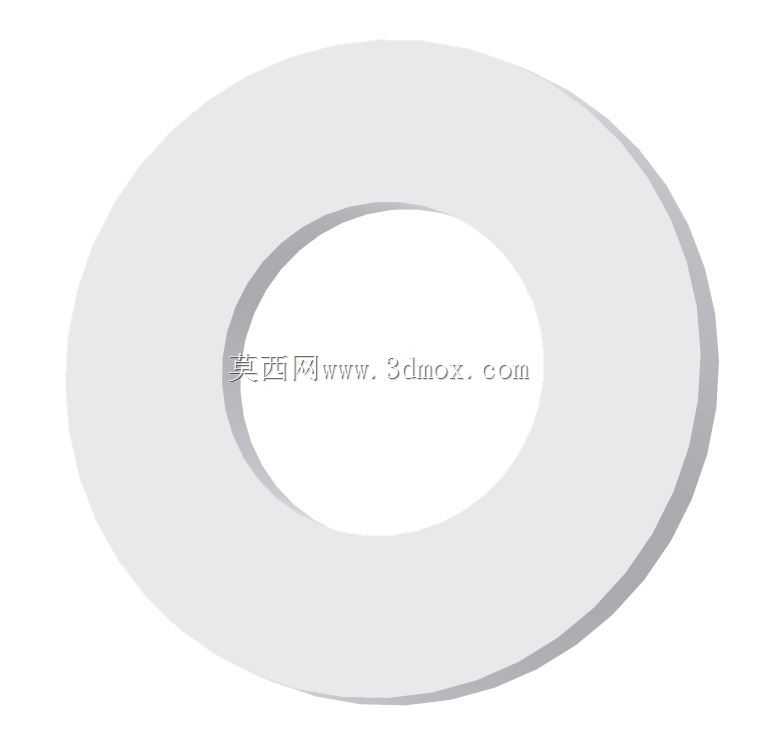

M10规格平垫圈紧固连接件结构设计

　　在各类机械结构的螺纹连接场景中，平垫圈是极易被忽略但直接影响连接可靠性的基础零件，这款适配M10螺纹规格的平垫圈，日常会出现在从普通钣金机柜装配、小型输送线机架拼接，到液压阀组安装、农用机械覆盖件固定的各类场景里。很多刚入行的结构设计人员容易把平垫圈的作用简单理解为增大接触面积，实际在工程应用里，它的功能覆盖了多个维度：当被连接件表面是喷漆、喷塑或者氧化处理的非平整面时，平垫圈可以垫在螺栓头与被连接件之间，避免螺栓拧紧过程中刮伤工件表面涂层，同时分散螺栓拧紧时的压应力，防止质地偏软的铝合金、塑料类被连接件表面被压溃出现凹坑，长期受振动载荷的连接部位，合适厚度的平垫圈还能填补被连接件之间的微小装配间隙，减少螺纹副受到的横向窜动冲击，降低螺栓松动的概率。

　　从设计逻辑来看，这款平垫圈没有采用额外的防滚花、防滑齿结构，属于最通用的平垫类型，核心设计考量是适配绝大多数无特殊防松要求的普通螺纹连接场景，不需要额外考虑齿面压伤工件表面的问题，适配性更强。尺寸设计上，其内孔尺寸略大于M10螺纹的大径，装配时可以轻松穿过M10规格的螺栓、螺柱，不会出现卡滞问题；外径尺寸经过匹配计算，既保证足够的承压面积覆盖M10螺栓头的承压面，又不会因为外径过大占用过多装配空间，在空间局促的安装位也能顺利放置；厚度尺寸经过选型匹配，既不会因为过薄导致承压时容易变形翘曲，也不会因为过厚额外增加螺栓的旋合长度需求，避免出现螺栓长度不足无法达到规定拧紧力矩的问题。

　　实际选型使用时，需要注意它的安装边界：这款平垫适用于表面硬度不超过垫圈本身硬度的连接场景，如果被连接件是淬火处理的高硬度钢材，需要额外搭配更高硬度的垫片配合使用；安装时要保证平垫两面与被连接件表面、螺栓头端面完全贴合，不能出现倾斜垫入的情况，否则拧紧时会出现局部应力集中，反而导致连接失效。在有密封要求的流体管路连接场景中，这类金属平垫不能单独作为密封件使用，需要搭配橡胶密封垫或者组合密封件完成密封，它仅承担承压分散载荷的作用。很多现场装配人员会随意混用不同规格的平垫，比如用M12的平垫配M10的螺栓，这种操作会导致螺栓头与平垫的接触面积不足，长期受载后平垫容易移位，甚至导致螺栓受力不均出现断裂风险，而尺寸匹配精准的平垫圈，能完全贴合螺栓头的整个环形承压面，让拧紧力矩的传递更均匀，保证螺纹连接的预紧力达到设计要求。

　　在三维建模过程中，这类标准件的模型需要严格控制尺寸公差，内孔、外径的同轴度要符合标准件的公差要求，厚度方向的尺寸偏差不能过大，否则在装配体干涉检查时会出现虚假干涉或者间隙过大的问题，影响整体装配仿真的准确性。做整机BOM统计时，这类平垫圈的单台用量往往很大，单台设备可能用到几十甚至上百个，精准的模型能帮助设计人员快速统计物料用量，避免采购时出现数量偏差。在做装配工艺规划时，平垫的放置顺序也有讲究，通常是在螺栓穿过被连接件之后，先套入平垫再旋入螺母，对于有防松要求的部位，平垫要放在弹垫与被连接件之间，让弹垫的弹力通过平垫均匀传递到被连接件表面，避免弹垫的刃口直接压伤工件。
