面板安装式10A规格保险丝座结构设计

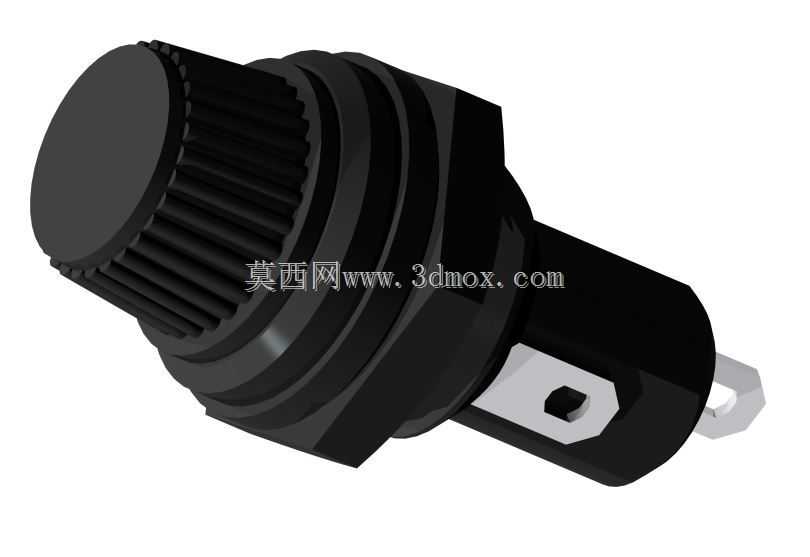

　　在低压配电、工控机柜、小型机电设备的二次回路保护设计中，面板式保险丝座是极为常见的电路保护载体，这类部件承担着回路过流时快速熔断切断电路、保护后端负载与线路不被大电流烧毁的核心作用，同时兼顾面板外露部分的操作便捷性与柜体内部的接线可靠性，是电气装配环节选型频率极高的基础配件。这款10A额定电流的面板保险丝座，在结构设计上充分考虑了现场安装与日常运维的实际需求，头部采用带滚花的旋钮结构，无需额外工具即可徒手拧开上盖更换内置保险丝，滚花纹路的深度与齿距经过反复调整，即便操作人员佩戴薄型劳保手套也能获得足够的旋转摩擦力，不会出现打滑拧不动的情况，旋钮顶部做了平面处理，部分需要标识回路编号的场景可以直接粘贴标签，

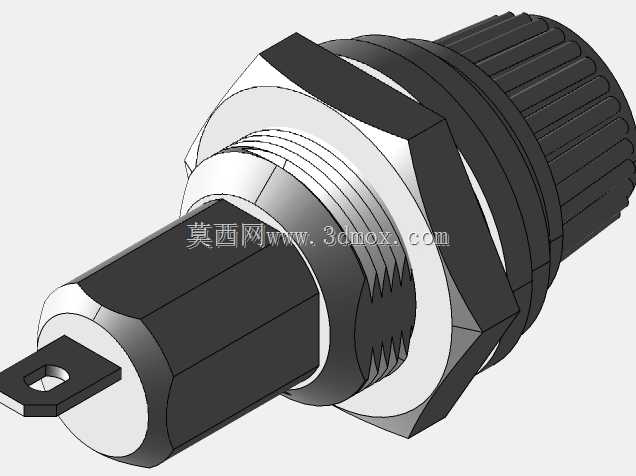

　　不会因为弧面导致标签起翘脱落。安装固定部分采用带外螺纹的柱体搭配六角限位台的结构，安装时仅需在设备面板上开出对应直径的圆孔，将保险丝座从面板正面插入，六角限位台会直接贴住面板表面限制插入深度，从面板背面拧上配套的锁紧螺母即可完成固定，六角结构刚好可以卡在常见的面板开孔防转槽内，拧紧螺母时整个座体不会跟着旋转，单人即可完成装配作业，不需要额外在正面用工具固定头部，大幅提升批量装配的效率。接线端采用快插式焊片结构，两个接线端子分别位于座体尾部的两侧，端子片上开有标准的接线孔，既可以用带绝缘护套的冷压端子直接插接，也可以将剥好的导线直接穿入孔内焊接固定，两种接线方式都能保证足够的接触面积，避免长期通过额定电流时接线端出现发热氧化的问题，

　　端子的伸出长度经过优化，不会因为过长导致柜内布线时与相邻部件发生绝缘距离不足的问题，也不会因为过短导致接线操作困难。从外形尺寸的边界来看，头部旋钮的直径控制在适合人手操作的合理区间，不会因为直径过大占用过多面板空间，在排布密集的操作面板上也能留出足够的手指操作空间，不会和相邻的按钮、指示灯发生干涉；座体穿入面板后的柱体长度适配常见的1mm到3mm厚度的金属或塑料面板，锁紧螺母的调节范围可以覆盖这个厚度区间，不需要额外加装垫片调整，尾部接线端的整体宽度控制在紧凑范围内，即便面板背后布线空间局促，也能顺利完成接线作业。在功能设计上，这款保险丝座的内部接触弹片采用弹性优异的导电材料制作，装入标准尺寸的管状保险丝后，弹片可以从两端牢牢夹紧保险丝的金属端帽，接触电阻极低，长期满负荷工作时不会出现接触部位过热的情况，同时弹片的抗疲劳性能出色，多次更换保险丝后依然能保持足够的夹紧力，不会出现接触不良导致的电路时通时断问题。座体的主体绝缘部分采用耐温、阻燃的绝缘材料注塑成型，即便内部保险丝因为短路故障瞬间熔断产生高温，也不会出现外壳融化、起火的情况，满足电气配件的阻燃等级要求，同时材料具备足够的机械强度，安装拧紧时不会出现壳体开裂、螺纹滑牙的问题。在实际应用场景中，这类保险丝座广泛用在小型电源设备、测试仪器、工控控制柜、车载电气设备、民用机电产品的面板上，既可以作为主回路的过流保护，也可以作为单个功能支路的保护元件，

　　故障排查时可以直接在面板外部看到保险丝的安装位置，不需要打开设备柜门就能快速定位故障点，更换保险丝的操作全程不需要接触柜内带电部件，运维安全性更高。设计这类部件的三维模型时，需要重点关注几个核心的尺寸配合：首先是面板开孔的直径与座体安装柱的配合公差，间隙过大会导致安装后座体晃动，间隙过小会导致插装困难；其次是内部保险丝腔的尺寸，要刚好适配对应规格的管状保险丝，既不能让保险丝在腔内晃动，也不能因为尺寸公差导致保险丝装不进去；再者是头部旋钮和座体主体的螺纹配合，要保证旋钮拧到位后能完全压紧内部的保险丝，同时螺纹的旋合长度足够，不会因为轻微震动就出现旋钮松脱的情况；最后是尾部接线端子的位置度，要保证两个端子之间的绝缘距离满足电气安全要求，不会因为积尘、凝露导致极间击穿。很多新手工程师在选型这类配件时，往往只关注额定电流参数，忽略了面板厚度适配、接线端形式、操作空间预留这些细节，很容易出现买回来的配件装不上、接线不方便、运维操作困难的问题，而这款10A面板保险丝座的结构设计，刚好覆盖了大多数常规应用场景的安装与使用需求，各部分尺寸都经过实际装配验证，不管是用来做设备的电气结构设计参考，还是直接用于生产出图，都能减少很多反复调整尺寸的工作量。
