巴西标准2P+T面板安装式电源接插件结构

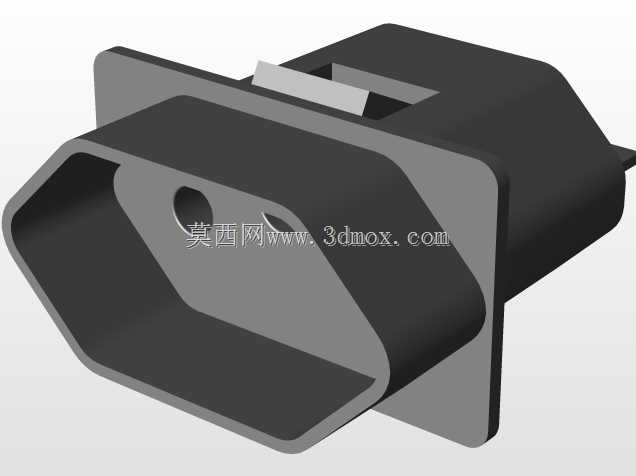

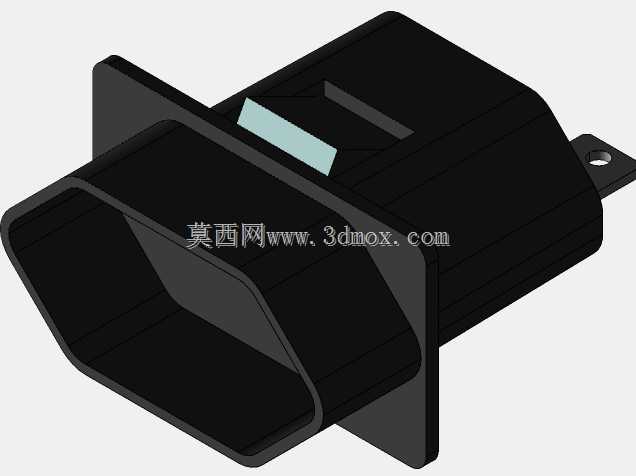

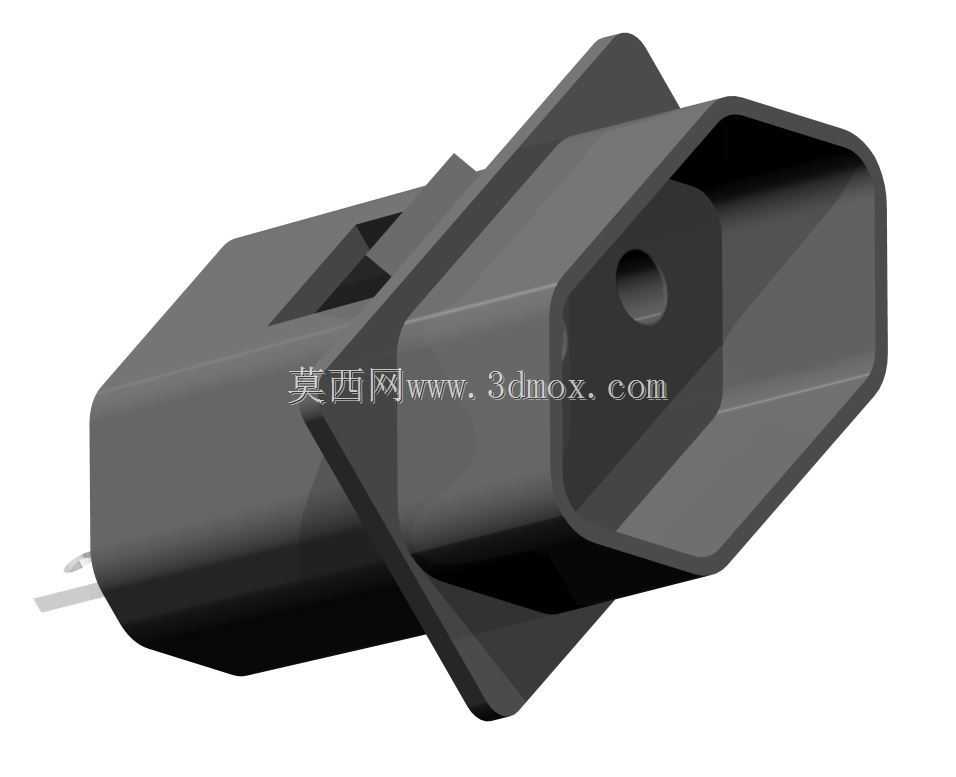

　　这款面板安装式电源接插件适配巴西民用及工业低压供电场景，常见于分布式机柜内部供电回路、商用设备面板取电端、户外成套配电装置的外露取电位置，承担20A额定电流下的市电导通与物理连接锁定功能。从实际使用场景来看，这类接插件需要同时满足面板嵌装后的结构稳定性、插拔过程中的导向容错性、长期通电后的接触可靠性，以及日常使用中的防误插、防松脱要求，因此在结构设计上做了多维度的工程适配。接插件整体采用带法兰边的嵌装结构，法兰边作为安装定位基准，厚度控制在适配常规1.5-2mm厚度金属或塑料面板的开模公差范围内，安装时法兰边完全贴合面板外侧表面，后方壳体穿过面板预留的方型开孔，通过卡扣或侧边固定结构实现与面板的无螺丝锁附，减少现场安装的紧固件用量，

　　同时避免螺丝突出面板外侧影响外观平整度。接插端的腔体采用非对称轮廓设计，对应巴西标准2P+T插头的插脚排布，内部预留了三个接触件的安装腔位，其中接地极的腔位深度略大于相线与中性极，保证插拔过程中接地回路优先接通、最后断开，符合低压电气安全的强制要求。腔体入口处做了15度的导向倒角，即便插头与插座存在3度以内的角度偏差，也能顺着倒角滑入正确配合位置，降低现场插拔时的对位难度，减少因强行歪插导致的内部接触件变形问题。壳体外侧的加强筋从法兰边一直延伸到接插腔体尾部，一方面提升了壳体整体的抗形变能力，避免面板安装时锁紧力过大导致腔体开裂，另一方面在插拔受力时，加强筋可以将外力均匀分散到整个法兰安装面，不会出现局部应力集中导致的固定位松脱。

　　尾部的接线端预留了足够的导线弯折空间，适配4平方毫米多股铜芯导线的压接或螺丝锁付接线，接线腔内部做了隔筋设计，将三个极的接线端完全物理分隔，避免接线过程中铜丝外露导致的极间短路风险。从安装边界来看，这款接插件的面板开孔尺寸为对应方孔，开孔公差控制在±0.2mm范围内即可顺利安装，法兰边的外轮廓尺寸比开孔大6mm，保证足够的压合接触面积，安装后接插件在面板外侧的突出高度控制在18mm以内，不会因为突出过多导致外部磕碰损坏，也不会占用面板外侧过多的操作空间。内部接触件采用高弹性铜合金材质，表面做镀镍处理，既保证足够的接触压力降低接触电阻，也能提升耐氧化性能，适配长期带电工作的温升要求，在20A额定电流下长期工作时，

　　接触件的温升控制在45K以内，符合低压电器的温升限值要求。接插件的外壳材料选用阻燃级工程塑料，阻燃等级达到V-0级，即便内部出现接触不良拉弧的极端情况，外壳也不会出现明火蔓延，满足电气设备的防火安全要求。在实际设备选型应用中，这类面板式接插件常被用在工业控制设备的侧面板取电口、小型发电机组的输出面板、充电桩的辅助供电接口、商用厨房设备的电源接入端，相比外露式接线座，这种嵌装式接插件的防护等级可以达到IP40，能够阻挡直径大于1mm的异物进入内部，同时避免操作人员意外触碰带电部件。设计过程中针对插拔寿命做了结构优化，接触件的弹片角度经过反复调校，保证5000次插拔后接触压力仍能维持在额定值以上，不会因为长期插拔导致接触松弛、发热烧毁的问题。接插腔体内部还做了防呆结构，非对应规格的插头无法插入腔体，从物理结构上杜绝误插导致的相间短路、接地极接反等安全隐患。法兰边与面板接触的位置预留了密封胶圈的安装槽位，若应用在潮湿或多尘场景，可以加装配套的橡胶密封胶圈，将防护等级提升至IP54，满足户外或半户外设备的使用要求。尾部的接线端还可以根据使用需求选配快速接线端子，替代传统的螺丝锁付结构，进一步提升现场接线的效率，减少接线时的螺丝脱落、压线不牢等人为操作问题。
