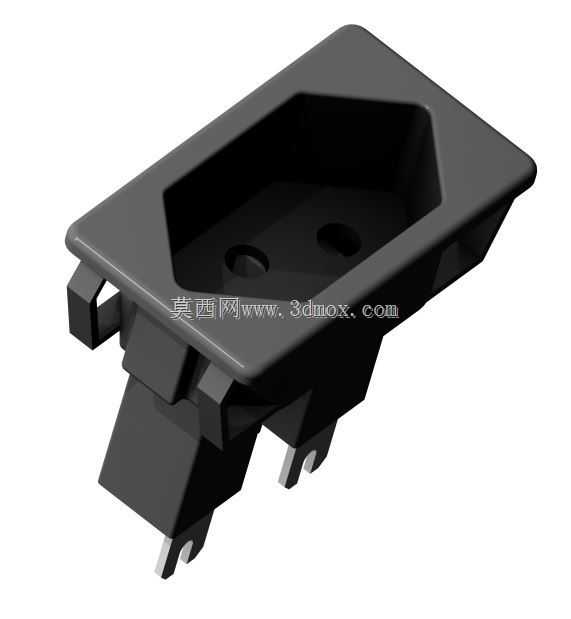

巴西标准20A嵌入式面板电源插座结构

　　这款嵌入式面板供电接口，适配巴西地区市电接入标准，额定载流能力20A，主要用于各类机电设备、工控柜体、商用电器、民用配电终端的面板供电接驳场景，在出口南美市场的电气设备、机柜配套、终端供电点位布设中应用广泛，是设备端市电输入的核心接驳部件。

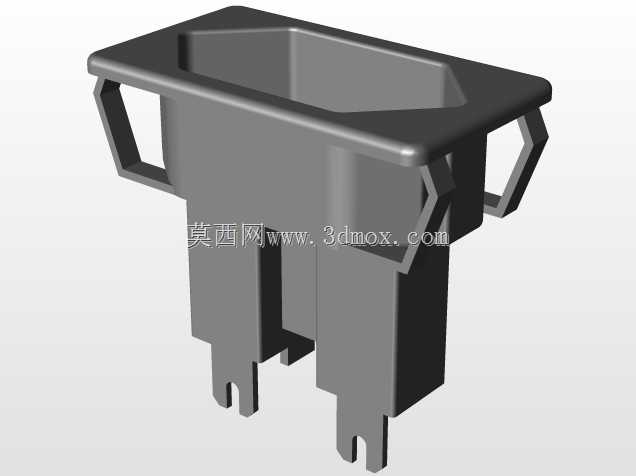

　　从结构设计逻辑来看，整体采用卡扣式嵌入式安装方案，安装时无需额外螺丝固定，依靠本体两侧的弹性卡扣与安装面板的开孔边缘卡紧，装配效率远高于螺丝固定式插座，适合批量生产的设备柜体装配工序，能有效减少产线装配工时。插座前端的法兰边做了圆角过渡处理，安装后可完全覆盖开孔边缘的加工毛刺与尺寸公差，保证装配后外观平整，无凸起缝隙，同时法兰边的厚度经过匹配设计，与常见1.0-2.0mm厚度的冷轧钢柜体面板、ABS塑料设备面板贴合度良好，不会出现面板凹陷或法兰边翘起的问题。

　　接触端的设计充分考虑了大载流工况下的接触可靠性，内部插套采用高弹性铜合金材质，接触片的弧度经过反复校核，插头插入时接触压力均匀分布在插合面全段，既不会因为插拔力过大导致用户操作困难，也不会因为接触压力不足造成接触电阻过大、长期使用发热的问题。插套尾部的接线端采用焊片式结构，可直接焊接导线，也可配合插簧端子实现快速压接接线，适配不同生产场景的接线工艺需求，接线端的伸出长度经过优化，安装后不会与柜体内部的其他元器件、走线产生干涉，预留的接线操作空间足够工人使用电烙铁或压接钳完成作业。

　　外形尺寸方面，插座本体的安装开孔尺寸匹配行业通用的嵌入式插座开孔规格，面板法兰的外形尺寸略大于开孔尺寸，单边覆盖量约1.5mm，可兼容开孔±0.3mm的加工误差，降低面板开孔的加工精度要求，减少钣金加工环节的不良率。本体的嵌入深度经过严格控制，适配内部空间局促的小型设备、薄型柜体安装需求，安装后本体尾部不会突出到柜体内部的走线槽或元器件安装区域，避免与其他部件产生装配干涉。插座的插合腔深度符合巴西标准的安全要求，插头插入后带电部分完全被绝缘壳体包裹，不会出现带电体外露的安全隐患，插合腔入口处做了导向倒角，插头插入时可自动导正位置，即使斜向插入也不会刮伤插套或壳体，提升插拔操作的容错率。

　　绝缘壳体采用阻燃工程塑料注塑成型，材料具备耐高低温、抗老化、阻燃等级达到UL94-V0级的特性，长期在设备内部的高温环境下工作不会出现壳体变形、绝缘性能下降的问题，壳体表面的合模线经过打磨处理，无尖锐飞边，装配和使用过程中不会划伤操作人员。两侧的弹性卡扣与本体为一体化注塑结构，卡扣的弹性变形量经过校核，反复拆装50次以上不会出现卡扣断裂、塑性变形的问题，方便设备后期维护时的拆卸更换，卡扣的卡接面做了防滑齿结构，卡入面板后不会因为设备运输过程中的振动出现松脱、移位的问题。

　　在实际选型应用中，这款插座可直接替换同规格的其他品牌巴西标嵌入式插座，安装尺寸完全兼容，无需重新修改面板开孔模具，适合出口设备的供应链快速切换。针对不同的使用场景，该结构可拓展带防护门、带指示灯的衍生版本，基础款的结构预留了对应的装配空间，修改模具时无需调整整体安装尺寸，可快速响应不同客户的定制需求。在三维建模过程中，所有卡扣的变形量、插套的接触行程、安装间隙都按照实际材料的物理参数做了模拟校核，建模数据可直接用于模具开发、装配干涉检查、设备布线模拟，结构工程师在做柜体设计时可直接调取该模型导入装配体，无需重新绘制，能有效缩短设备的研发周期，避免因为插座尺寸建模错误导致的面板开孔失误、内部干涉等问题。
