德格森16路母接线端子排结构设计

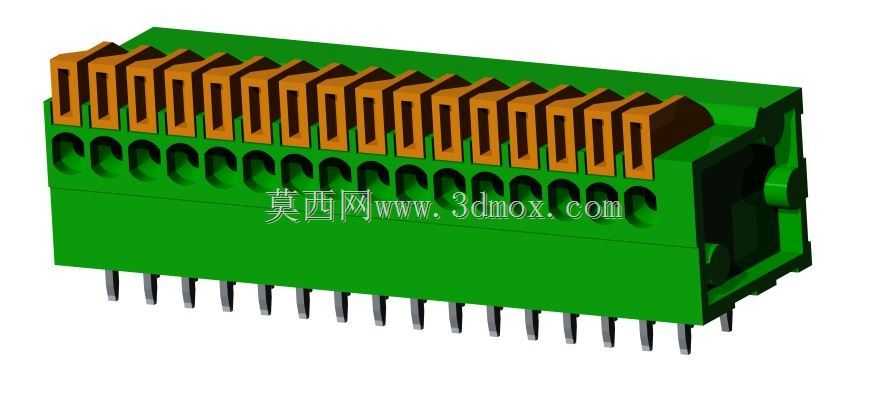

　　在工业电控柜内部布线、测试治具信号转接、小型PLC扩展模块接线这类场景里，这类16路母接线端子是出镜率极高的基础连接件，很多刚入行的结构工程师做设备布线设计时，容易忽略这类接插件的安装边界细节，最后导致装配干涉、插针弯折的问题。从实际使用场景来看，这类母座端子主要承担公母端电路对接的功能，和直插式接线端子不同，它自带的插针是用来焊接在PCB板上的，上方的橙色锁紧结构是压线弹片，接线时不需要额外焊锡，把剥好的单股或多股硬线插进对应孔位，弹片会自动卡紧线芯，后期维护拆线时只需要用小一字螺丝刀按压弹片顶部就能抽出导线，比传统螺丝压接的端子接线效率高不少，在批量组装的电控设备里能节省不少人工接线的时间。

　　从设计思路上看，这个端子的绝缘主体采用绿色阻燃PA材质，是行业里接线端子的常规配色，一方面和其他类型的接插件做视觉区分，另一方面PA材质的绝缘性能、耐温性能都能满足工业场景-20℃到85℃的工作环境要求，相邻接线位之间的隔筋做了加高处理，能避免相邻线芯毛刺外露造成的短路风险，16个接线位等距排布，间距是标准的3.81mm，这个间距是低压信号传输、小功率供电场景里的通用规格，既能保证足够的电气间隙，又能尽可能压缩PCB板上的占用空间。底部的直插焊针长度做了统一管控，伸出主体底部的长度刚好适配1.6mm厚度的常规PCB板，过波峰焊的时候焊锡不会顺着针脚爬到端子主体内部，避免造成相邻针脚连锡短路的问题。

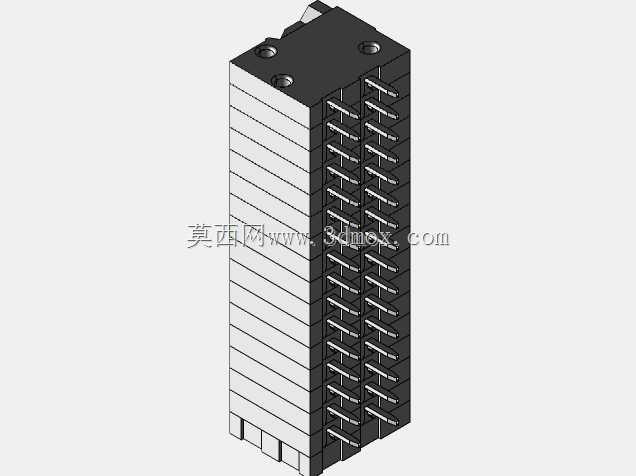

　　安装边界方面，这个端子的主体宽度刚好对应16个针脚的排布总长度，两侧的定位凸台是用来在PCB板上做预固定的，画PCB封装的时候需要在对应位置开定位孔，装配时先把定位凸台卡进孔里，再把焊针对准焊盘，过焊的时候端子不会偏移，不需要额外治具固定。端子的插合面做了防呆倒角，和对应的公座对接时不会出现插反的情况，对接深度做了限位设计，公座插到底之后会被主体内侧的台阶挡住，不会因为插接过深压坏内部的弹片结构。上方的压线孔位做了喇叭口导向，导线插入时不会被孔边的毛刺刮断线芯，哪怕是现场施工的工人没有对准孔位，顺着喇叭口也能顺利把线插进卡位。

　　很多工程师选型的时候容易忽略端子的爬电距离，这个产品相邻接线位之间的隔筋表面做了细咬花处理，能增加表面的爬电距离，在潮湿多尘的工业车间环境里，也不会因为表面积灰凝露造成相邻回路漏电。弹片部分采用锡青铜材质做了镀镍处理，弹性持久度比普通黄铜弹片好很多，反复接线拆线几百次也不会出现弹力下降压不紧线的问题，接触电阻能稳定在毫欧级，传输小信号的时候不会出现接触不良造成的信号波动，走5A以内的小电流供电时也不会因为接触电阻过大出现发热的情况。在做三维建模的时候，这类端子的细节特征不能省略，比如焊针的倒角、弹片的按压行程、两侧定位凸台的公差，要是建模时把焊针做长了0.5mm，实际打样焊接的时候就会顶到PCB背面的元器件，要是把压线孔的位置做偏了，后期装配好的外壳就会挡住接线孔，工人没法顺利插线。另外这个端子的整体高度也要和周边元器件做匹配，比如旁边要是布置了电解电容这类较高的元器件，要预留出螺丝刀按压弹片的操作空间，至少要留出来5mm的操作间隙，不然后期维护的时候螺丝刀伸不进去，没法拆线。在做设备整机布线的时候，这类母座端子一般布置在PCB板的边缘位置，和设备外壳的过线孔对齐，外部的导线穿过过线孔直接就能插到端子上，不需要在内部做额外的走线固定，能让柜内布线更整齐，也方便后期排查线路故障的时候快速对应回路。
