帕托拉标准DIN导轨安装塑料电气壳体

　　这款帕托拉标准DIN导轨安装塑料壳体，是工业电气控制回路里常用的元件承载外壳，日常在低压配电柜、分布式IO控制站、楼宇自控模块箱、小型信号隔离转换单元里都能见到它的身影，核心作用是给内部的PCB电路板、接线端子、小型电子元件提供绝缘防护与安装固定载体，同时通过标准化的安装结构适配通用导轨，大幅降低现场装配的复杂度。

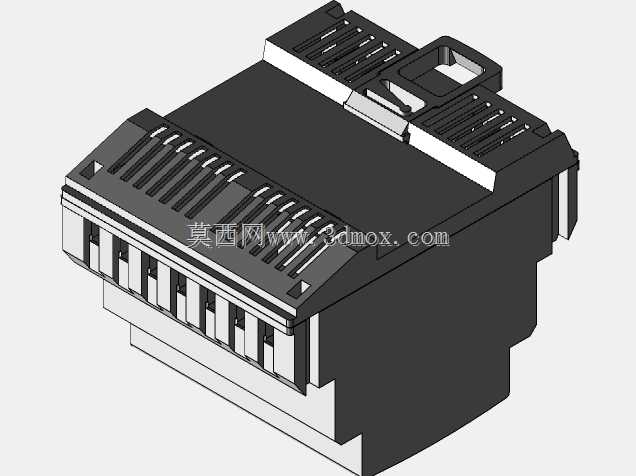

　　从实际使用场景来看，这类壳体大多用在工业现场的控制柜内部，周边环境往往存在粉尘、轻微凝露、接线拉扯等情况，因此壳体的结构设计首先考虑的是防护可靠性与安装便捷性。壳体主体采用卡扣式拼接结构，上下壳体之间通过定位筋与卡扣配合，不需要额外螺丝就能实现紧密扣合，既方便生产阶段快速装配内部元件，也能在后期维护时快速开盖检修，不会出现螺丝滑牙、遗失的问题。壳体表面的散热槽是经过排布优化的，沿着壳体长度方向均匀布置的格栅式开槽，既可以保证内部电子元件工作时的热量自然散出，避免密闭空间内积热导致元件寿命下降，又能控制开槽的宽度，防止较大的金属碎屑、导线头掉入壳体内部造成短路故障，开槽的边缘都做了圆角过渡，不会在装配或者检修时划伤操作人员的手部，也不会割伤导线绝缘层。

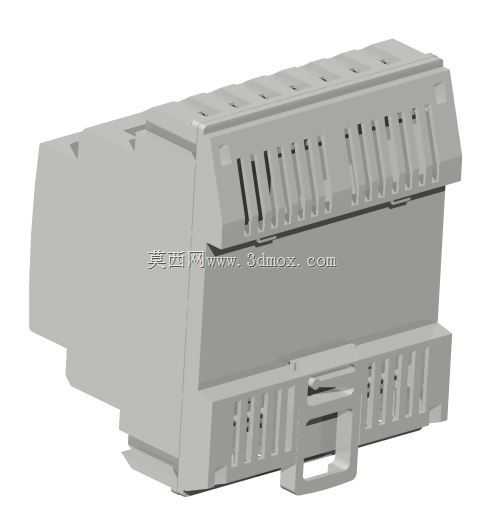

　　底部的DIN导轨卡扣是整个结构的核心功能部位，采用弹性悬臂式卡扣设计，适配标准35mm宽度的DIN导轨，安装时只需要将壳体上侧的卡位先挂在导轨上沿，再向下按压壳体就能听到卡扣卡入导轨的声响，整个安装过程不需要额外工具，单人几秒就能完成固定；拆卸时只需要用一字螺丝刀撬动卡扣下方的解锁位，就能轻松将壳体从导轨上取下，这种快装结构在批量组装控制柜的时候，能大幅降低装配工时，也方便后期对模块进行更换调整。卡扣的弹性臂做了加厚处理，反复拆装几十次也不会出现断裂或者塑性变形，保证长期使用后的固定可靠性，不会因为设备运行时的振动导致壳体从导轨上松脱。

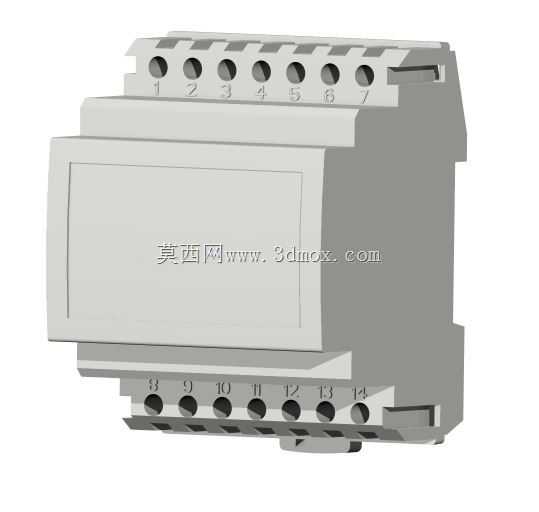

　　壳体的外形尺寸完全遵循帕托拉标准DIN模块的尺寸规范，宽度方向是标准模数的整数倍，能和同系列的断路器、端子排、隔离器等元件完美并排安装，不会出现尺寸干涉、间隙不均的问题；壳体的深度方向做了尺寸压缩，在保证能容纳常规厚度PCB板与接线端子的前提下，尽可能减小占用的柜内深度空间，适配深度较浅的小型控制箱使用。壳体的两端预留了接线开口位，使用时可以根据实际接线需求敲落对应位置的挡板，穿入导线进行内部接线，开口的边缘同样做了光滑处理，不会磨损导线外皮，也可以搭配对应的防水格兰头使用，提升特定场景下的防护等级。

　　从设计思路上看，这款壳体没有多余的装饰性结构，所有的造型特征都是为功能服务的：壳体外侧的加强筋沿着受力方向布置，既提升了壳体的整体结构强度，避免在安装、运输过程中受挤压出现开裂变形，又不会额外增加过多的材料用量，控制了生产成本；壳体的内壁预留了PCB安装柱，柱上带有自攻螺丝定位孔，内部电路板可以直接通过螺丝固定在壳体内，不需要额外设计固定支架，减少了内部零件数量；壳体表面的哑光质感处理，避免了柜内照明反光导致的操作人员视觉疲劳，也不容易残留指纹、灰尘，长期使用后外观依旧整洁。

　　在实际选型使用时，需要注意核对壳体的内部容纳尺寸，确保所安装的电路板、元件高度不会超出壳体的内部净空，避免扣合时出现压件问题；同时要根据使用场景的环境温度，确认壳体材料的耐温范围是否满足现场要求，在靠近发热元件的位置安装时，需要预留足够的散热间隙，避免长期高温导致壳体材料老化变脆。这类塑料壳体因为采用绝缘阻燃材料制作，本身就具备良好的电气绝缘性能，能有效避免内部元件与柜内其他金属部件接触造成的短路风险，是低压电气控制领域应用非常广泛的标准化配件。
