面板安装式热过载保护断路器结构设计

　　这类面板式热断路器常被集成在各类工业控制机柜、小型机电设备、电源分配单元的操作面板上，作为回路末端的过流、过热保护元件，当被保护回路的电流超过额定阈值持续一定时间，或是元件自身感温部位达到动作温度时，内部双金属片受热形变触发脱扣机构，直接切断回路供电，避免后端负载因过流、过热出现烧毁、绝缘击穿甚至起火的风险，相比传统保险丝，这类可复位式断路器不需要更换耗材，故障排除后直接按压端部的复位按钮即可恢复供电，大幅降低现场运维的配件消耗与停机处理时间。

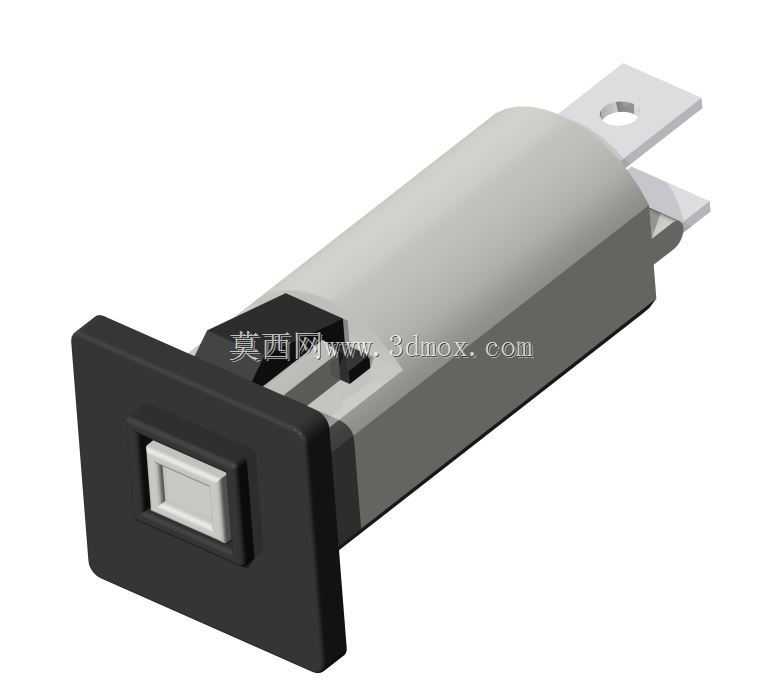

　　从结构设计逻辑来看，这款断路器采用了直插式面板安装的结构形式，前端的方形安装法兰做了加厚处理，安装时只需要在设备面板上开出对应尺寸的方形安装孔，将断路器本体从面板正面推入，依靠法兰台阶与面板背面的卡扣结构即可完成固定，不需要额外加装螺母或者固定支架，适配1.0mm到2.5mm厚度的冷轧钢板、ABS塑料等常见面板材质，安装效率远高于螺纹固定式的同类元件。前端的操作按钮做了内凹式设计，按钮整体低于法兰平面0.8mm左右，既可以避免设备运输、安装过程中误碰导致的意外脱扣或者复位，也能在按钮外围预留标识粘贴的位置，方便现场运维人员快速识别对应保护回路。

　　本体部分采用了分段式的壳体结构，前段为耐高温的黑色热固性塑料壳体，包裹内部脱扣机构与接线端的前部，避免机构动作时的电弧外泄，同时具备足够的结构强度承受安装时的挤压力；后段为灰色的热塑性塑料壳体，包裹内部的双金属感温元件与导电回路，壳体表面做了细微的防滑纹理，既可以提升安装推入时的摩擦力，也能在多只断路器并排安装时减少相邻壳体之间的贴合粘连，预留足够的散热间隙。尾部伸出的两片平行式插片接线端，采用镀锡紫铜材质，表面做了钝化处理，既可以直接插接对应的快速接线端子，实现无工具快速接线，也可以配合螺丝式接线端子完成压接，适配不同场景的接线需求，插片的厚度为0.8mm，宽度为6.3mm，符合通用快接端子的尺寸标准，不需要额外定制接线配件。

　　设计过程中需要重点关注几个边界参数：首先是安装孔的尺寸公差，方形安装孔的边长公差需要控制在±0.1mm以内，间隙过大会导致断路器安装后出现晃动，长期受振动可能出现松脱，间隙过小则会导致安装推入困难，甚至撑裂塑料面板；其次是操作端的伸出长度，按钮顶端距离面板表面的高度控制在1.5mm左右，既保证手指按压时有足够的接触行程，也不会因为突出过多被意外触碰；第三是尾部接线端的预留空间，断路器本体插入面板后，尾部需要预留至少15mm的接线操作空间，同时要避开内部的走线槽、结构加强筋等部件，避免接线后插片受力变形，影响导电可靠性。

　　从实际应用的适配性来看，这款断路器的动作特性属于慢脱扣类型，能够耐受回路启动时的短时冲击电流，不会因为电机启动、电容充电等瞬间大电流出现误动作，适合用在小型风机、电动工具、工控电源、车载用电设备等存在短时启动电流的回路中。内部的双金属片经过校准，动作温度与脱扣电流的一致性控制在±5%以内，同批次产品的动作参数离散性小，适合批量设备的装配选型。壳体的绝缘等级满足Class B级要求，正常工作环境温度范围覆盖-20℃到85℃，可以适应大部分工业现场、户外小型设备的工作环境，不会因为环境温度的小幅波动出现误脱扣或者拒动的情况。

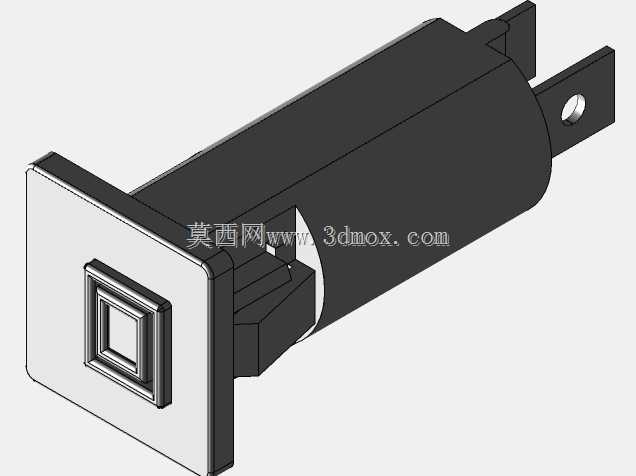

　　在建模还原过程中，需要重点还原内部脱扣机构的动作行程关系，按钮按压行程与内部锁扣的脱扣位置要匹配，保证装配后不存在干涉；接线插片与内部导电片的连接位置要做圆角过渡，避免电流集中导致的局部过热；法兰与面板接触的位置要做0.2mm的让位台阶，避免面板表面不平整导致安装后出现缝隙。另外要注意本体的外径尺寸控制，保证多只断路器并排安装时，中心距符合通用面板的开孔模数，适配标准的电气安装面板尺寸规范，不需要为单只元件重新调整面板的整体布局。
